4.4. Определение объемов работ по рекультивации сосредоточенных резервов.
Рекультивация резерва грунта производится в два этапа: техническая и биологическая.
При определении объема работ по рекультивации земель должны учитываться площадь по планировке дна резервов и уполаживанию откосов до значений 1:6 - 1:10 и распределение растительного грунта равномерным слоем по площади резервов.
Биологическая рекультивация заключается в отсыпке и распределение растительного грунта слоем 0,158, внесением удобрений и уход за всходами.
Ведомость подсчета объемов работ по рекультивации сосредоточенных резервов
Таблица 4.2.
-
Расположение резерва
Длина резерва, м
Ширина резерва, м
Площадь дна резерва, м2
Площадь откосов резерва, м2
Суммарная площадь дна и откосов, м2
Необходимый объем растительного грунта, м3
от ПК+
до ПК+
87+35
90+00
265
50
5994,2
15817
21811
3272
Примечание:
глубина карьера – 2,5 м;
уклон откосов – 10%;
толщина растительного слоя – 0,15 м.
Рекультивация производится с целью восстановления плодородия почв и включает следующие операции:
Уполаживание откосов.
Планировка откосов и дна резерва.
Вывоз растительного грунта и планировка его на откосе слоем 0,15см.

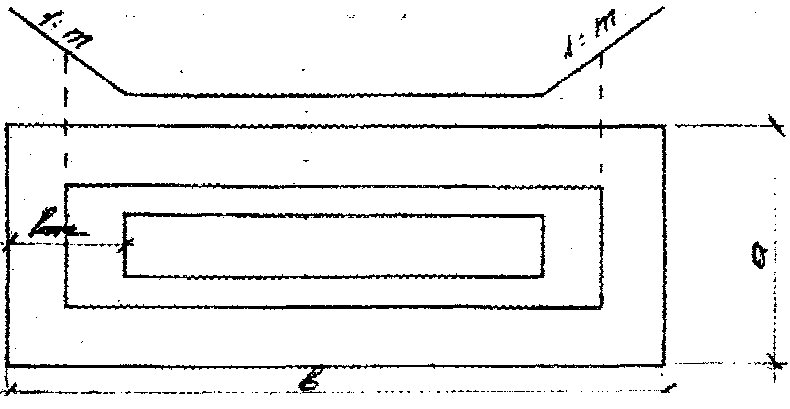

где а и b – размеры резерва;
h – глубина резерва;
m – заложение откоса.
; (4.3)
;
(4.4.)
; (4.4.3)
. (4.4.4)
4.5. Выбор режима уплотнения земляного полотна
Тип катков выбирается в зависимости от вида грунта, по трассе. При выборе следует руководствоваться п. 4.10 ВСН 55-69, Каток на пневмоходу массой 25 Т. После выбора типа катка определяют необходимую толщину уплотнения фунта земляного полотна, и количество проходов катка по одному следу. Для этою определяется требуемая степень уплотнения земляного полотна
(4.5)
где k – коэффициент требуемою уплотнения грунтов;
ρмax – максимальная плотность грунта земляного полотна, г/см3
Она обычно определяется на приборе стандартного уплотнения СоюздорНИИ. В данном курсовом проекте ее рекомендуется определять по следующей формуле:
(4.6)
где ρ – плотность зерен грунта земляного полотна, г/см3;
Vв – объем воздуха, зажатого в фунте, %;
W0 – влажность грунта, %.
Для достижения максимальной плотности грунта, значения ρ, Vв, W0 должны быть в пределах, указанных в приложении 12 методического пособия.
Толщина уплотняемого слоя определяется по ВСН 55-69.
Необходимое количество проходов катка на пневмошинах определяется по формуле
(4.7)
где β – коэффициент, зависящий от массы катка. Для катков массой более 20000 кг принимается 0,3, а для катков массой менее 20000 кг - 0,25;
δн – плотность грунта в начала уплотнения, г/см;
ρmax – максимальное значение плотности фунта земляного полотна при отсутствии в нем зажатого воздуха. Определяется по формуле при естественной влажности фунта. Расчетное значение сравнивается с табличным. Если nрас > nтабл, то принимается расчетное количество проходов. В нашем случае nрас =7,6 < nтабл = 8
Принимаем 8 проходов катка по одному следу.
