Структура входных и выходных данных.

Датчик для снятия частот со струн фортепьяно.

Частотомер предназначен для пременения в радиолюбительской практике. Он позволяет производить измерения:

-частоты сигнала,

-периода сигнала,

-девиации (ухода) частоты сигнала,

-длительности импульсов.

Частотомер также можно использовать в качестве цифровой шкалы радиоприёмной аппаратуры. С помощью дополнительных приставок частотомер может измерять ёмкость конденсаторов и индуктивность дросселей, катушек.

Основные технические характеристики:

-Диапазон измеряемых частот, Гц………………………………….……….1..50*10³

-Время измерения в режиме измерения частоты (максимальная частота

сигнала, МГц), с……………………………………………………………………..0,1 и 1(50)10(25)

- Измерение периода в диапазоне частот, Гц…………………….....…….1…50*10³

- Диапазон девиации частот, Гц……………………………………..………+ 50*10³

- Длительность измеряемого импульса, мкс……………………………..0,1…10000

- Пределы измерения ёмкости, мкФ……………………………………….10^-3 …500

- Пределы измерения индуктивности, Гн………………………………....1*10^-3 …2

- Входное сопротивление, МОм……………………………………………...………1

- Уровень входного сигнала (эффективное значение), В…………………..0,25…10

- Напряжение питания, В………………………………………………………...8…15

- Ток потребления, не более, мА…………………………………………………...100

- Габариты, мм……………………………………………………………..…80х58х15

Частотомер состоит из компаратора сигнала, переключателя режимов работы, синхронизатора цикла измерений, счётчика импульсов, микроконтроллера, клавиатуры, жидкокристаллического индикатора, стабилизатора питания.

Д ругие переферийные устройства. 1) 2) 3) 4) 5)

Клавиатура, состоящая из пяти кнопок:

1)остановка/сброс системы,

2)начало обработки

3)переход на предыдущую ноту

4)переход на следующую ноту

5)задание эталонных значений

Табло состоящее из двух частей:

1.Табло коррекции, состоит из 3- лампочек с обозначениями:

1. 1) 2) 3)

1) сигнал выше эталона, 2) сигнал соответствуе эталону

3) сигнал ниже эталона

2 . Табло октав/нот, состоит из двух полей:

1) показывает текущую октаву,

2) показывает текущую ноту.

2. 1) 2)

Надо сказать ещё об одной особенности табло. Так как (как будет написано ниже) на него подаются с одного порта сигналы на табло коррекции и на табло октав/нот, то сигнал предварительно будет поступать на специальный ключ (находящийся в самом табло), по которому будет определяться последующее направление сигнала.

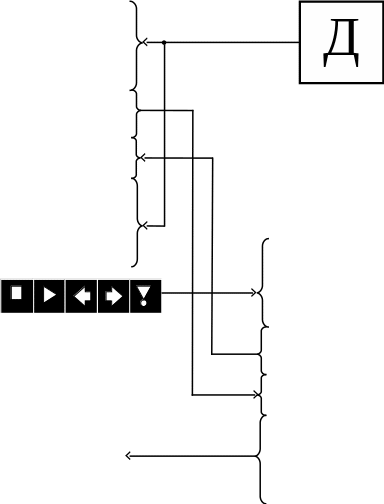

Подключение и общий принцип работы интерфейса.

Д ля данного курсового проекта потребовалось два интерфейса КР580ВВ55, так как при использовании одного интерфейса не хватало портов для получения и выдачи информации.

I КР580ВВ55 порт А порт С(0…3) порт С(4…7) порт В

	II КР580ВВ55 порт А порт С(0…3) порт С(4…7) порт В

Принцип работы следующий:

- пользователь нажимает на клавиатуре необходимую клавишу, и, в зависимости от того какая клавиша была нажата, II КР580ВВ55 посылает в первый сигнал.

- I КР580ВВ55 получает это сигнал, а дальше в зависимости от него выполняет определённые действия:

1)если это был сигнал начала обработки,то I КР580ВВ55 ожидает нажатия той клавиши на которую прикреплён датчик. Получив частоту этой клавиши, он обрабатывает её и посылает в II КР580ВВ55 сигнал о том, насоклько эта клавиша соответствует эталону, после чего на табло загорается лампочка, показывающая надо ли настраивать эту ноту дальше, и если надо, то в какую сторону крутить ручку настройки.

2)если это был сигнал перехода на следующую (предыдущую) ноту, то обе микропроцессорные системы установятся в режим работы именно с этой нотой, и на табло будет показано на какую ноту был произведён переход. При чём следует учесть то, что октава и нота будут показываться числами.

ноты
До	0
До #	1
Ре	2
Ре #	3
Ми	4
Фа	5
Фа #	6
Соль	7
Соль #	8
Ля	9
Ля #	10
Си	11

октавы
субконтроктава	-1
контроктава	0
большая октава	1
малая октава	2
первая октава	3
вторая октава	4
третья октава	5
четвёртая октава	6

3)если это был сигнал задания эталонных значений, то пользователю нужно последовательно нажимать клавиши контроктавы.

4)если это был сигнал остановки, то на табло появится номер субконтроктавы и ноты Ля, а система установит все значения в начальные.

Обмен данными между микропроцессорными система происходит через порт С. Данные с датчика поступают на порты А и В первой системы. Ввод информации производится на клавиатуру через порт А, а вывод на табло через порт В второй системы.

7

6

5

4

3

2

1

0

Структура управляющего слова:

Разряд 0: Порт С(0…3): «1» - ввод, «0» - вывод.

Разряд 1: Порт В: «1» - ввод, «0» - вывод.

Разряд 2: выбор режима: «0» - режим0, «1» - режим1,

Разряд 3:Порт С(4…7): «1» - ввод, «0» - вывод.

Разряд 4: Порт А: «1» - ввод, «0» - вывод.

Разряды 5 и 6:Задание режима: «00» - режим0, «01» - режим1, «10» или «11» - режим2.

Разряд 7:Задание режима «1».
