48. Расходометрия скважин
Расходометрия заключается в измерении скорости перемещения жидкости в колонне скважины расходомерами. С их помощью решаются следующие основные задачи: в действующих скважинах выделяют интервал притока или поглощения жидкости, в остановленных выявляют наличие перетока жидкости по стволу скважины между перфорированными пластами, изучают суммарный дебит или расход жидкости отдельных пластов, разделенных неперфорированными интервалами строят профили притока или приемистости по отдельным участкам пласта или для пласта в целом.
Различают гидродинамические и термокондуктивные расходомеры, которые по условиям измерения делятся на пакерные и беспакерные.
Измерительным элементом гидродинамического расходомера является турбинка с лопастями, через нее проходит поток жидкости, заставляющий ее вращаться. При вращении турбинка приводит в действие магнитный прерыватель тока, по показаниям которого определяют частоту ее вращения. Чем выше дебит, тем быстрее вращается турбинка и тем больше импульсов в единицу времени поступит в измерительный канал. Частота импульсов преобразуется блоком частотомера в пропорциональную ей величину напряжения и по линии связи поступает на поверхность, где фиксируется регистрирующим прибором.
По данным точечных измерений, проводимых последовательно и равномерно в заданных точках, дается количественная оценка распределения расхода жидкости по пластам и строится интегральная расходограмма. Полученная кривая показывает количество жидкости, проходящей через сечение скважины на различных глубинах (рис. 176).
Интегральная кривая характеризует суммарный дебит всех пластов, расположенных ниже данной глубины. В интервалах притока на такой кривой наблюдается рост показаний, а в интервалах поглощения — их уменьшение. Интегральная расходограмма служит для построения дифференциальной зависимости (см. рис. 176, кривая 2), характеризующей интенсивность притока (поглощения) на единицу мощности пласта.
Из анализа расходограмм следует, что не все проницаемые прослои, выделяемые в разрезе по геолого-геофизическим данным, работают. Отсутствие поступления нефти из
пласта в скважину возможно из-за малой проницаемости и градиента перепада давления в
пласте, загрязнения прискважинной зоны, неполноценной перфорации колонны и др.

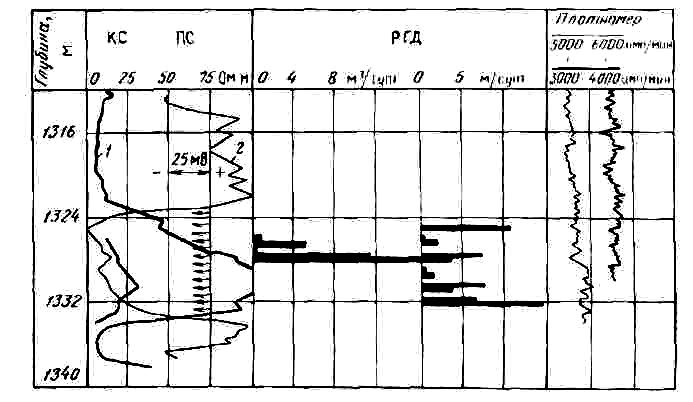

В примере исследования профиля притока расходомером и плотномером (рис. 177)
изме
рения, проведенные через 1,5 мес после
введения скважины в эксплуатацию, показали,
что в отдаче нефти участвует только верхняя
часть пласта мощностью 2,6 м. Для улучшения поступления нефтей из пласта в колонну скважины в интервале 1325— 1333,5 м была проведена дополнительная перфорация, в результате дебит безводной нефти возрос с 39 до
60 м3/сут. Повторные измерения показали, что мощность отдающего интервала увеличилась на
7,2 м.
Основным
преимуществом гидродинамических
расходомеров является сравнительно
небольшое влияние состава флюида на
результаты измерений и возможность
количественной оценки притока жидкости
из интервала перфорации. Недостатки их
следующие: низкая чувствительность к
малым дебитам (1— 5 м3/сут),
частые отказы из-за наличия в жидкости
механических примесей (песка, глинистых
частиц).
ИССЛЕДОВАНИЕ СОСТАВА ФЛЮИДОВ В СТВОЛЕ СКВАЖИНЫ
Изучение состава флюидов в стволе скважины проводят методами электрометрии, радиометрии и термометрии. Резистивиметрия скважины заключается в измерении удельного электрического сопротивления жидкости, заполняющей скважину. Эти работы проводятся чаще всего для определения мест притока воды в скважину с помощью резистивиметров. Показания резистивиметра сильно зависят от характера водонефтяной смеси, которая может быть гидрофильной (вода образует непрерывную фазу, а нефть присутствует в виде капель) и гидрофобной (вода содержится в виде капель). Переход гидрофильной смеси в гидрофобную отмечается на диаграмме четко выраженным увеличением удельного сопротивления. Такой переход отмечается при критическом нефти в воде (30—60%) и может соответствовать притокам нефти в скважину.
Влагометрия скважины заключается в измерении содержания воды в жидкости, заполняющей скважину. Резкое различие между диэлектрической проницаемостью воды (е'~80) и нефти (е'=2-6) дает возможность создать по этому принципу прибор диэлектрического влагомера ВГО. Чувствительным элементом такого прибора является проточный конденсатор, между обкладками которого при движении прибора по скважине протекает исследуемый флюид. Регистрация кривой влагомером производится при его подъеме со скоростью 100—500 м/ч; горизонтальный масштаб колеблется в пределах 0,5—1 кГц/см.
Для определения содержания воды (в %) в смеси жидкости влагомер перед измерением градуируют. Для этого строят график зависимости частоты измеряемого сигнала f от содержания воды; с увеличением содержания воды показания влагомера растут.
В примере выделения заводняемого пласта с использованием влагомера ВГД и расходомера РГД (рис. 178) перфорированы три пласта, общий приток жидкости составлял 360 м3/сут. По показаниям влагомера в интервале нижнего пласта обводненность потока достигала 88 %, снижаясь в пределах верхних пластов до 55%. При проведении ремонтных работ и отключении нижнего обводняющего пласта скважина стала давать безводную нефть с дебитом 200 м3/сут.
К недостаткам влагомеров относятся зависимость результатов измерений от степени дисперсности нефти и воды в скважине, резкое снижение чувствительности к изменению водосо-держания в тех случаях, когда водосодержание более 50 %, чувствительность ВГД к механическим примесям. Однако, несмотря на эти недостатки, замеры влагомером дают дополнительную информацию при контроле за обводнением перфорированных скважин.
Измерение плотности жидкости в скважине производится с помощью гамма-плотномера (ГГП), основанного на измерении интенсивности поглощения гамма-квантов флюидом, заполняющим скважину. Источник мягкого гамма-излучателя с энергией менее 100 кэВ и расположенный на расстоянии 0,3—0,4 м от него индикатор, регистрирующий интенсивность гамма-лучей. При такой интенсивности источника влияние стенок скважины сведено к минимуму. Гамма-плотномеры рассчитаны на диапазон изменения плотности жидкости 0,7—1,2 г/см3. Точность измерений ±0,01 г/см3, что соответствует 5 % -ной обводненности нефти с плотностью 0,8 г/см3 водой плотностью 1 г/см3. Регистрация кривой прибором ГГП производится со скоростью от 50 до 100 м/ч.
