2. Определение секундных расходов воды.

Секундные расходы воды, необходимые для гидравлического расчета разводящей сети, определяются для каждого потребителя в отдельности в л/с в часы максимального водопотребления в сутки максимального водопотребления.

Расчеты ведутся по формуле:

(6)

где – максимальный суточный расход воды данным потребителем в м³/сутки;

– коэффициент часовой неравномерности;

– время потребления воды данным потребителем, ч/сутки.

Расчет произведем на примере депо:

Коэф – т часовой неравномерности К_ч учитывает неравномерность расходования воды потребителями в различные часы суток и зависит отрода потребителя.

Коэффициент часовой неравномерности для населенных пунктов определяется по формуле:

(7)

где – коэффициент, учитывающий количество жителей в населенном пункте ( ).

Секундные расходы воды в бане и столовой определяются, исходя из времени их работы, которое может быть принято равным 12 – 15 ч.

3. Выбор системы и составление схемы водоснабжения. Противопожарное водоснабжение.

Выбор системы водоснабжения производится путем экономического сравнение вариантов. Наибольшие системы водоснабжения обычно проектируют объедененными. Разводящая сеть должна быть так проложена на территории объекта , чтобы была обеспечина подача воды ко всем потребителям.

Водонапорная башня должна располагаться на наибелее возвышенном месте и ближе к основным , крупным потребителям воды.

Разводящая сеть, из которой предусматривается получение воды для тушения пожаров, должна быть кольцевой. Кольца «вытягиваются» вдоль основного направления движения воды и располагают возможно ближе к основным потребителям. Суммарная длина разводящей сети должна быть как можно короче. Пересечения водопроводных линий с ж.д путями должны осуществляться по нормали. Число пересечений и количество пересекаемых путей должны быть наименьшими. Прокладка водопроводных труб под стрелочными переводами не разрешается.

После выполнения трассирования разводящей сети на территории объекта водоснабжения необходимо наметить и пронумеровать все узлы сети, т.е такие точки , в которых происходит изменение расхода, проходящего по трубам (соединения трех и более водопроводных линий, точки, из которых получают воду крупные потребители или имеет место изменение условий работы сети).

Длины водопроводных участков, т.е водопроводных линий, проложенных между соседними узлами, определяются с учетом его масштаба.

4. Гидравлический расчет разводящей сети.

1. Составление расчетной схемы водопотребления.

Гидравлический расчет разводящей сети заключается в распределении расходов воды по участкам, определение диаметров труб и потерь напора на всех ее участках, а также в нахождении величины пьезометрических и свободных напоров во всех узлах.

Расчетные узловые расходы для всех узлов определяются по формуле:

(8)

где – сумма секундных расходов потребителей, получающих воду из данного узла разводящей сети, для которых были определены секундные расходы( берутся по таблице);

– сумма путевых расходов всех участков, примыкающих к данному узлу.

Путевые расходы определяются для тех участков разводящей сети, которые проходят по части территории населенного пункта, где вода подается непосредственно в дома.

Секундное кол-во воды, поступающее в жилые дома с единицей длины разводящей сети, так называемый удельный расход, может быть определен по формуле:

(9)

где – секундный расход воды, потребляемый населением, проживающим на территории населенного пункта в л/с.;

– суммарная длина участков разводящей сети, из которых подается вода в жилые дома.

В не входят участки, из которых вода в жилые дома не подается, т.е участки, проходящие по незастроенной территории (сады, парки, пустыри, территория ж.д . станции и т.п.). Такие участки должны быть ограничены узлами.

Может встретиться такое положение, когда некоторые водопроводные трубы уложены по улицам, застроенным жилыми домами с двух сторон, а некоторые – по улицам, застроенным с одной стороны, а некоторые – по улицам, застроенным с одной стороны. Тогда в формуле (9) представляет собой суммарную длину фронта домов, получающих воду из водопровода. Поэтому при определении длину участков разводящей сети, проходящих по улицам, застроенным с двух сторон, удваиваются.

Величины путевых расходов получаются путем умножения удельного расхода на длину участка:

(10)

Если длины некоторых участков разводящей сети при определении удельного расхода удваивались, то при определении для этих участков их длина должна удваиваться.

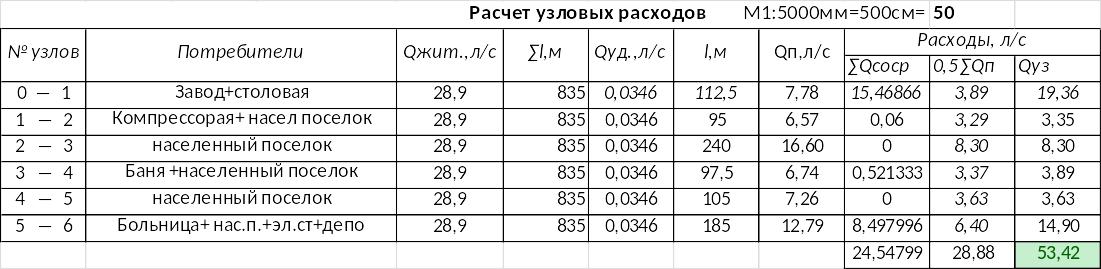

Подсчет расчетных узловых расходов приведены в таблице №1.

Расчетные узловые расходы Таблица №1
