12. Циклы паротурбинных установок (пту)
Основной вид тепловых двигателей для производства тепла и выработки электроэнергии на тепловых электростанциях остаются ПТУ. В них рабочее тело,как правило, - водяной пар .

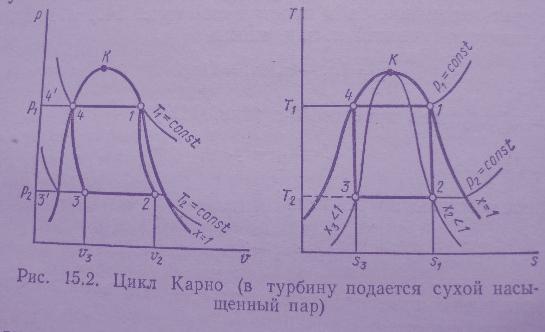

Цикл Карно состоит иэ двух изотерм (они же изобары) и двух адиабат, Рис.15.2. .
Термический к.п.д. максимален -
ȠtK =1 – T2 /T1 . …(12.1) Но процесс конденсирования пара должен заканчиваться в точке 3 ,чтобы затем перейти в точку 4 должен быть очень мощный компрессор и только на его привод потребуется не менее 1/3 работы турбины. Общая эффективность установки будет невелика.

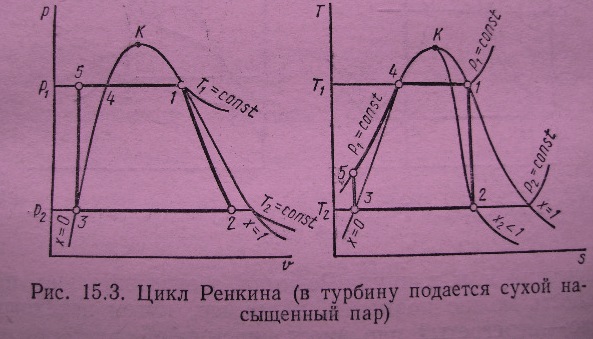

Цикл Ренкина для ПТУ принят в качестве идеального , Рис.15.3. внизу : процесс конденсирования 2-3 заканчивается переходом всего влажного пара в жидкость ( в точке 3 x = 0 ),поэтому вместо компрессора используют водяной насос. В цикле Ренкина отношение объемов v3 /v2 ≈ 0,001 против ≈ 0,55 в цикле Карно ; соответственно уменьшаются и размеры водяного насоса по сравнению с компрессором ; затраты работы на привод насоса чуть больше 1% против ≈36 % в цикле Карно .
Однако термический к.п.д. цикла Ренкина ȠtP меньше ,чем термический к.п.д. цикла Карно ȠtK. Но общая эффективность ПТУ с циклом Ренкина выше , чем с циклом Карно.
Термический к.п.д. цикла Ренкина
, а следовательно , и общая эффективность
повышается , если перейти на рабочее
тело – перегретый пар вместо насыщенного,

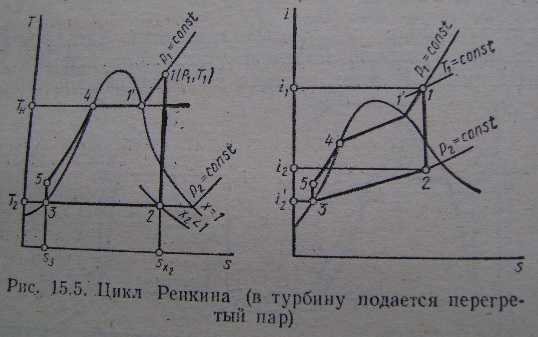

Рис.15.5. ниже. В этом случае
ȠtР = ( i1 - i2 )/ ( i1 - i3 ). …(12.2)
Иногда пар из турбины отбирают и опять подогревают ( до трех раз). Используют и т. наз. “отбросную” теплоту для подогрева теплиц ,озер и т.п..
Термический к.п.д. цикла Ренкина лежит обычно в диапазоне 40 – 50%.
13. Циклы холодильных установок
Система – где путем затраты работы передается тепло от менее нагретых тел к более нагретым. Осуществляется обратный цикл . Это представлено на рис.3.4 в разделе 3. с уравнением (3.5). В такой системе наиболее эффективным циклом является обратный обратимый цикл Карно ,он идеален для оценки степни совершенства циклов реальных холодильных установок.
В настоящее время есть воздушные (газовые) , паровые ,пароэжекторные , абсорбционные , работающие на эффекте Пельтье (электрохолодильники) и т. д. . В любом случае это аппараты для поддержания температур тел ниже температуры окружающей сред ы.

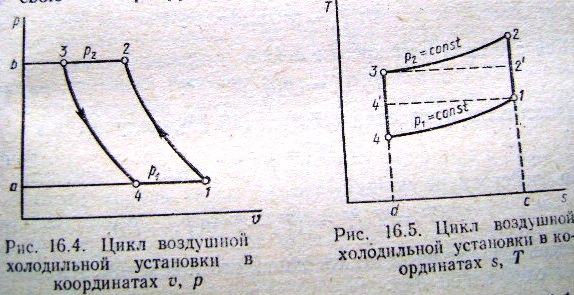

Схема и цикл работы воздушной холодильной установки представлены на Рис.16.3. – Рис.16.5. ниже . Она состоит из компрессора ,охладителя ,детандера и самой камеры холода.
Холодильный коэффициент идеального цикла воздушной холодильной установки
ε = 1 /( T2 /T1 - 1) = 1 / (T3 /T4 - 1) = T1 / (T2 -T1 ) =T4 / (T3 -T 4 ). …(13.1)
Холодильный коэффициент идеального обратного цикла Карно
εK = T1 / (T3 – T1 ) …(13.2) в несколько раз больше. Поэтому цикл воздушной холодильной установки с точки зрения термодинамики является далеко не совершенным. Они мало экономичны и громоздки, т.к . воздух имеет малую теплоемкость , поэтому требуется пропускать в единицу времени его большие массы. Применяются воздушные холодильные установки в настоящее время только для получения глубокого холода ,т.е. для сжижения воздуха или его очистки ( например ,извлечения из воздуха кислорода).

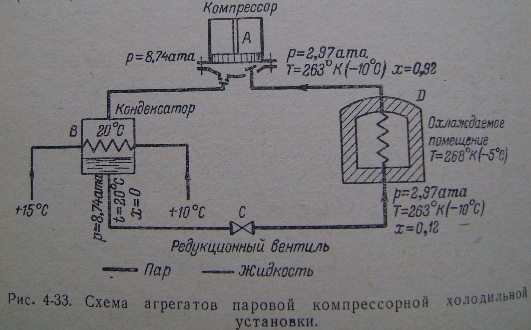

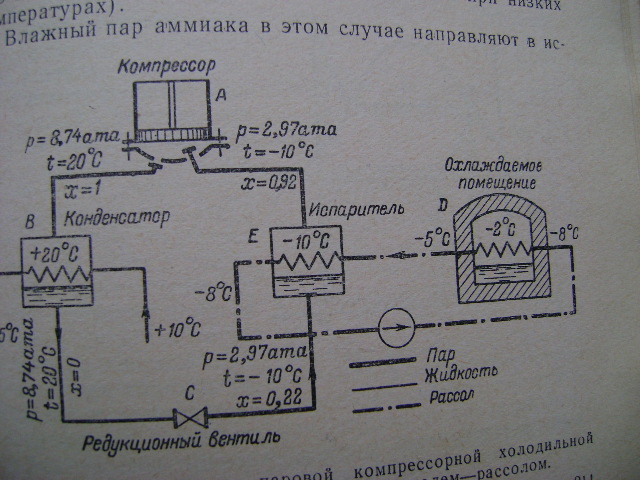

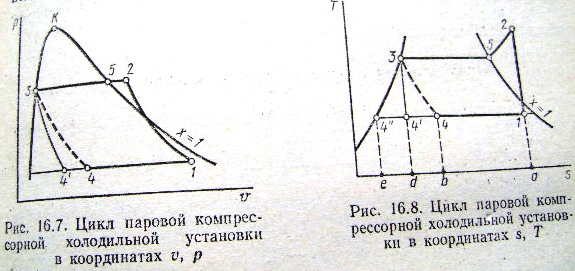

Схема и цикл паровой компрессорной холодильной установки представлены на рисунках ниже.
Рабочее тело (хладоагент) – легкокипящие
жидкости, имеющие при всех температурах
цикла невысокие давления насыщения.
Осовное достоинство цикла
состоит в том, что теплообмен происходит
с рабочим телом, находящимся в двухфазном
состоянии, изобарно – изотермическом.
Цикл в большой степени приближен к
обратному циклу Карно. Для упрощения
схемы установки взамен расширительной
машины (детандера) используют редукционный
вентиль (дроссель). Энтальпия не меняется,
а температура падает ( Т4
T3). В испарителе
рабочее тело снова испаряется, охлаждая
циркулирующий теплоноситель (например,
рассол – раствор поваренной соли NaCl).
Холодильный коэффициент
ε = (i1 – i4)/(i2 – i1) = (i1 - i3)/(i2 - i1) . …(13.3)
В одинаковом диапазоне изменения температур холодильный коэффициент парокомпрессорной холодильной установки близок к коэффициенту обратного цикла Карно. Меньшая ее экономичность обусловлена необратимостью процесса дросселирования 3-4.
Холодильная мощность установки тем больше,чем больше теплота парообразования r теплоносителя при верхней температуре цикла Т1 .
Некоторые хладоагенты : диоксид углерода СО2 , аммиак NH3 (наибольшая теплота парообразования r), фреоны –фторхлорпроизводные предельных углеводородов.
Адсорбционные холодильные установки – потребляют для своих процессов тепловую энергию, а не механическую работу , что представлено на Рис. 4-36. справа .
Абсорбция – способность некоторых
тел поглощать (абсорбировать) другие
тела, сравнительно легкокипящие. Растворы
обладают способностью абсорбировать
пар раствора одного состава жидким
раствором другого состава .
Если
две жидкости полностью растворяются
друг в друге, то температура кипения
бинарного раствора зависит от его
состава. Пар более богат низкокипящим
компонентом. В генераторе (кипятильнике)при
подводе тепла q2 из
раствора выпаривается низкокипящий
компонент. Он поступает в конденсатор
,где охлаждается проточной водой до
жидкого состояния. Затем ,пройдя
редукционный вентиль ,он вновь становится
насыщенным паром ,но с отрицательной
температурой (правда с меньшими давлением
и сухостью). Он и охлаждает объект
(помещение),где нагревается ,отбирая
тепло q0 , и осушается
( до сухости x ≈ 1). После
этого пар поступает в абсорбер, где
отдает тепло растворения( с отводом
тепла проточной водой). Получившийся
раствор вновь идет в генератор. Таким
образом, роль компрессора исполняет
абсорбционный узел ,нет механической
работы.
Рабочих веществ достаточно ,но ранее наиболее употребителен был водо – аммиачный раствор ,где аммиак- легкокипящий холодильный агент ,высококипящий адсорбент – вода. На Западе и на Востоке становятся популярны абсорционные бытовые холодильные установки.
Эффективность работы оценивается коэффициентом использования тепла
ξ = q0 /q 2 . …(13.4)
Пароэжекторные холодильные установки –хладоаггент также влажный пар, но сжатие пара на выходе из охлаждаемого объема (помещения) осуществляется не компрессором ,а пароэжекторной установкой Для привода компрессора нужна механическая энергия, а для сжатия пара с помощью эжектора – кинетическая энергия пара .
Струйный компрессор –эжектор служит для сжатия и перемещения газа, пара ,жидкостей. Передается энергия от движущейся с большой скоростью одной среды(рабочая среда) к другой ( подсасываемая среда).
Газ или пар высокого давления
расширяется в сопле и поступает в камеру
смешения (Фиг.79. справа). Сюда же поступает
из всасывающей камеры подлежащая сжатию
подсасываемая среда (газ, пар низкого
давления). В диффузоре кинетическая
энергия струи переходит в потенциальную
с повышением давления.Пар из эжектора
поступает в конденсатор,где отдает
скрытую теплоту испарения охлаждающей
воде. Далее образовавшийся конденсат
разветвляется на два потока: часть
дросселируется и снова поступает в
испаритель, другая- насосом подается в
котел,где снова кипит, а пар направляется
к соплу эжектора Необходимая энергия
доставляется рабочим паром ,который ее
получает от затраты тепла q1
в котельной установке.
Холодильный коэффициент цикла
ε = q0/ (q1+lнас) . …(13.5)
Это самый старый тип холодильных установок.
