Лабораторная работа № 1 «Изучение конструкции и принципа работы механических насосов»

1. Цель работы:

1.1. Изучить конструкцию и принцип работы механических насосов;

1.2. Изучить параметры механических насосов;

1.3. Научиться проводить откачку вакуумных систем с помощью механических насосов.

2. Оснащение рабочего места:

2.1. Установка УВН ИПА;

2.2. Техническое описание на установку.

3. Порядок выполнения работы:

3.1. Изучить требования безопасных условий труда при работе с механическими насосами;

3.2. Изучить конструкцию, принцип действия механических насосов;

3.3. Изучить параметры механических насосов;

3.4. Изучить устройство ловушек для механических насосов, требования к ним;

3.5. Провести откачку вакуумных систем с помощью механических насосов;

3.6. Сделать вывод по работе;

3.7. Ответить на контрольные вопросы.

4. Содержание отчета:

4.1. Название и цели работы;

4.2. Порядок откачки вакуумных систем механическими насосами;

4.3. Параметры используемых насосов;

4.4. Ответы на контрольные вопросы;

4.5. Выводы по работе.

5. Контрольные вопросы:

5.1. Назовите конструктивные узлы и принцип работы пластинчато-роторного насоса;

5.2. Назовите конструктивные узлы и принцип работы пластинчато-статорного насоса;

5.3. Назовите конструктивные узлы и принцип работы плунжерного насоса;

5.4. Назовите требования предъявляемые к ловушкам для механических насосов;

5.5. Виды ловушек для механических насосов.

6. Литература:

6.1. Розанов Л.Н. Вакуумная техника. – «Высшая школа» 1990г.

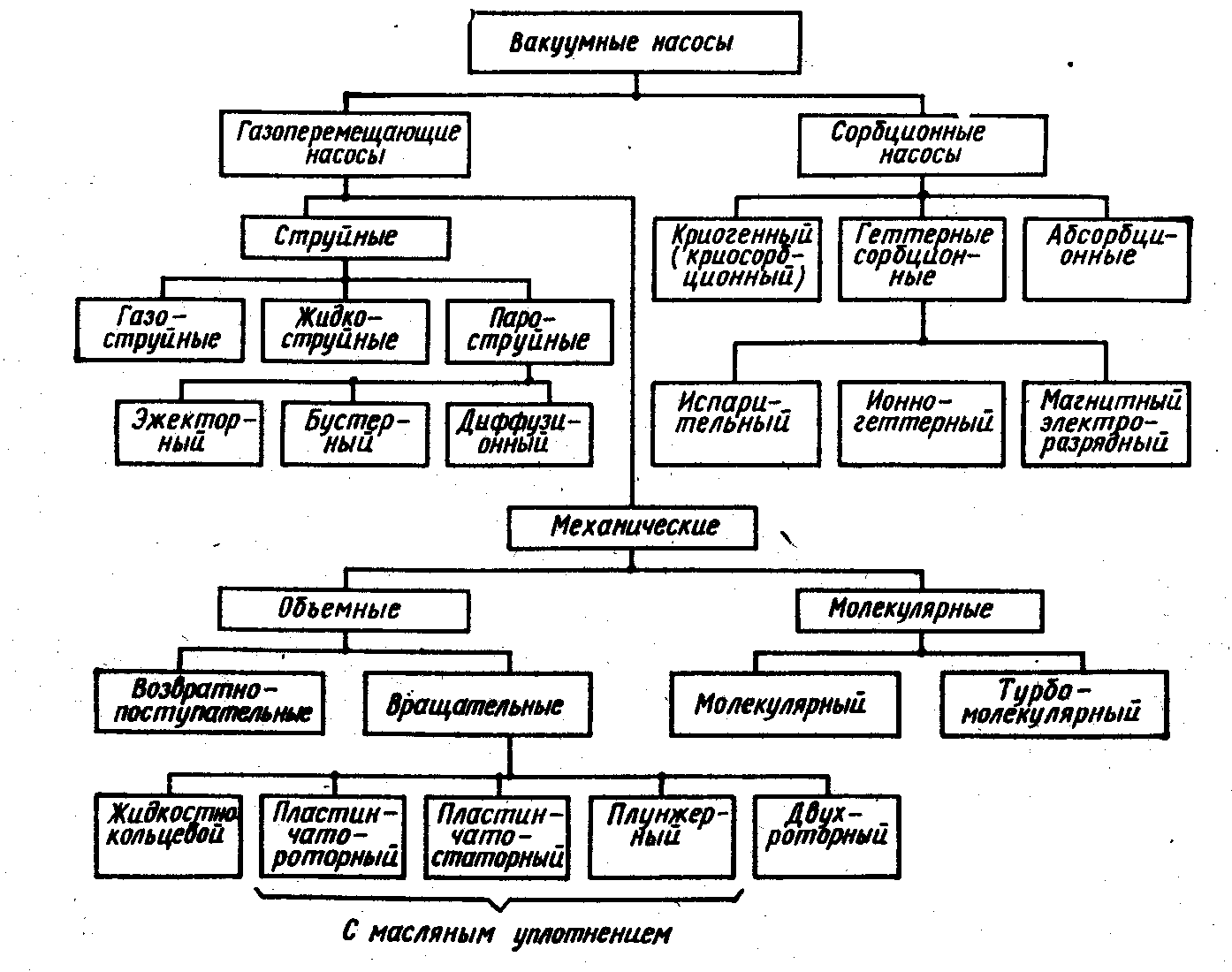

1. Теоретические сведения классификация вакуумных насосов и их характеристики

Получение вакуума возможно удалением газа из отка­чиваемого объема за пределы вакуумной системы или связывани­ем его в вакуумной системе. Вакуумные насосы, которые откачи­вают газ отдельными порциями в результате периодического изме­нения объема и положения рабочей камеры, называют объемны­ми вакуумными насосами; к ним относят механические насосы.

Вакуумные насосы, в которых вакуум получается за счет свя­зывания газа в вакуумной системе, называют сорбционными насо­сами. Газ в сорбционных насосах может связываться поглотите­лем (геттером) или сорбироваться и конденсироваться на охлаждаемой поверхности.

К основным характеристикам вакуумных насосов относят на­чальное давление (давление запуска), максимальное (критиче­ское) выпускное давление, наибольшее рабочее давление, предель­ное остаточное давление, а также быстроту действия насоса и его производительность.

Начальное давление (давление запуска) — давление, с которого насос начинает нормально работать.

Максимальное (критическое) выпускное давление — давление на выпускной стороне насоса, при котором насос еще может осу­ществлять откачку.

Наибольшее рабочее давление — давление на входном патруб­ке насоса, при котором насос длительное время сохраняет номи­нальную быстроту действия.

Предельное остаточное давление — наименьшее давление, ко­торое может быть достигнуто с помощью данного насоса.

Быстрота действия насоса — объем газа при данном давлении, откачиваемый в единицу времени во входном патрубке насоса.

Производительность насоса — количество газа, откачиваемое насосом в единицу времени.
