МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
Чувашский государственный университет имени И.Н. Ульянова
Курсовой проект по тгу Расчет тепловой схемы котельной
Выполнил: студент гр.
Проверил:
Федоров Н.А.
Чебоксары-2004.
1. Цели и задачи курсового проектирования
Проектирование теплогенерирующей установки заключается в разработке проекта установки, включая расчет, выбор и размещение оборудования.
В расчетной части проекта разрабатываются следующие вопросы: выбор и обоснование типа теплогенерирующей установки, ее принципиальная тепловая схема. Выполняется расчет схемы водоподготовки и выбирается соответствующее оборудование для обработки воды. Приводится аэродинамический расчет спроектированного газовоздушного тракта установки и производится выбор тяговых и дутьевых установок (устройств). Выбирается вспомогательное оборудование.
Графическая часть состоит из двух листов формата А1. На одном листе вычерчивается принципиальная тепловая схема котельной со спецификацией оборудования. На втором листе приводится компоновка главного корпуса котельной и располагаемое в нем оборудование в трех разрезах со всеми необходимыми строительными размерами.
Цель методических указаний – дать правильное направление самостоятельной работе студентов по выполнению курсового проекта и выбору необходимого оборудования.
2. Тепловые схемы теплогенерирующих установок
2.1.Общие положения
Расчет тепловой схемы позволяет определить суммарную теплопроизводительность котельной установки при нескольких режимах ее работы. Согласно [1] расчет тепловых схем должен выполняться для трех характерных режимов:
1) максимально-зимнего – при средней температуре наружного воздуха в наиболее холодную пятидневку (расчетный), tнб;
2) наиболее холодного месяца – при средней температуре наружного воздуха в наиболее холодный месяц, tнх;
3) летнего – при расчетной температуре наружного воздуха теплого периода.
Для расчета в курсовом проекте предлагается принципиальная тепловая схема котельной с парогенераторами для закрытой системы теплоснабжения (рис.1).
Пар из котла 1 поступает на редукционно-охладительную установку (РОУ) 2, где снижается его давление и температура. Основная часть пара используется на производственные нужды 13, а часть подается на пароводяные подогреватели сетевой
воды 9, откуда она направляется в закрытую систему тепловых сетей 14.

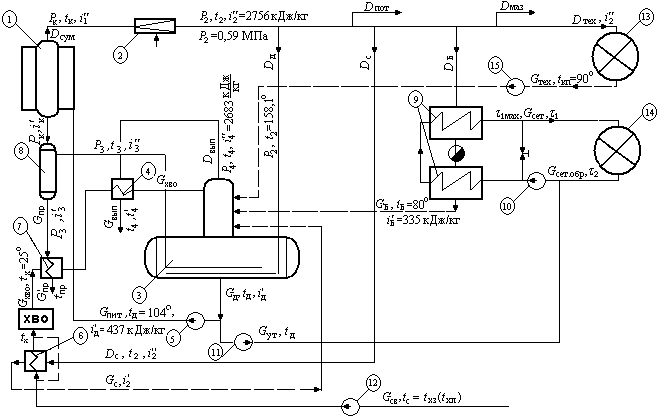

Рис.1 Принципиальная тепловая схема отопительно-производственной котельной:
1 – паровой котёл; 2 – РОУ; 3 – деаэратор; 4 – охладитель выпара; 5 – питательный насос; 6 – подогреватель сырой воды; 7 – ох-
ладитель продувочной воды; 8 – сепаратор непрерывной продувки; 9 – сетевой подогреватель;10 – насос сетевой воды; 11 – насос подпиточный; 12 – насос сырой воды; 13 – потребитель технологического пара; 14 – потребители сетевой воды; 15 – конденсатный насос
Конденсат от потребителей и подогревателей сетевой воды подается в деаэратор 3. Из деаэратора питательная вода подается питательным насосом 5 в паровой котел и подпиточным насосом 11 – в обратную магистраль сетевой воды. Сырая вода насосом 12 подается в подогреватель 6, далее вода проходит химводоочистку (ХВО), охладитель непрерывной продувки 7, охладитель выпара 4 и поступает в деаэратор 3. Для подогрева воды в деаэраторе до температуры кипения используется редуцированный пар и выпар непрерывной продувки из сепаратора 8, которые подаются в бак-аккумулятор деаэратора под уровень воды. Загрязненный конденсат после теплообменников 4 и 7 далее не используется и сбрасывается в дренаж.
