Доля топочного объёма,

заполненная светящейся частью факела m

Вид сжигаемого топлива и удельная нагрузка топочного объёма, кВт/м3	m
Газ при сжигании светящимся факелом при qV≤ 400 при qV≥ 1000 Мазут при qV≤ 400 при qV≥ 1000	0,1 0,6 0,55 1,0

Примечание. При удельных нагрузках топочного объёма больше 400 и меньше 1000 кВт/м³ коэффициент m определяется линейной интерполяцией. Здесь q_V=В_р /V_т.

Таблица 5.2

Удельная нагрузка зеркала горения q_з.г

Топливо	Нагрузка слоевых топок, кВт/м2
	с неподвижными колосниковыми решётками	с цепными решётками обратного хода
Каменные угли Бурые угли	930 – 1160 810 – 1040	1400 – 1740 1160 – 1400

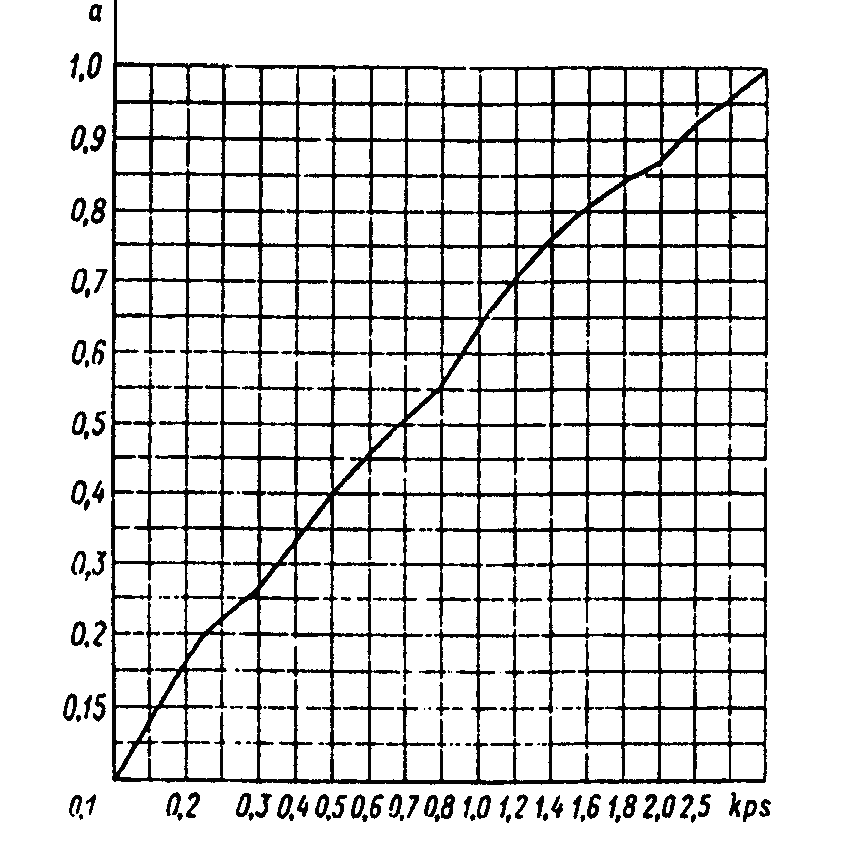

Рис. 5.4. Степень черноты продуктов сгорания а в зависимости от суммарной оптической толщины среды kpS

11. Определяют параметр М в зависимости от относительного положения максимума температуры x_т по высоте топки:

а) при сжигании газа и мазута:

М = 0,54 – 0,2· x_т . (5.22)

Относительное положение максимума температуры для большинства топлив определяют как отношение высоты размещения горелок h_г к общей высоте топки H_т:

x_т = h_г/H_т . (5.23)

Максимальное значение параметра М для камерных топок принимают для расчётов не более 0,5.

б) при слоевом сжигании всех топлив:

М = 0,59 – 0,5· x_т . (5.24)

Для слоевых топок при сжигании топлива в тонком слое (топки с ПМЗ, где толщина слоя топлива не более 200 мм) принимают x_т = 0; при сжигании в толстом слое (200-500 мм) x_т = 0,14.

12. Определяют среднюю суммарную теплоёмкость продуктов сгорания на 1 кг сжигаемого твёрдого или жидкого топлив или на 1 м³ газа при нормальных условиях, кДж/(кг·К) или кДж/(м³·К):

Vс_ср = (Q_т – I"_т)/(υ _а – υ"_т), (5.25)

где υ_а-теоретическая (адиабатическая) температура горения, °С,

определена в п.2; υ"_т – принятая температура на выходе из топки, °С; Q_т – полезное тепловыделение в топке (см.п.3); I"_т – энтальпия продуктов сгорания при температуре υ"_т (см. табл.3.5).

13. Определяют действительную температуру на выходе из топки по формуле

– 273 . (5.26)

Полученную температуру сравнивают с температурой, принятой в п.1. Если расхождение между ними не превысит ±100°С, то расчёт считается оконченным. В противном случае задаются новым, уточнённым значением температуры и весь расчёт повторяют.
