Тема 2.6. Верстати для ділення деревини та деревинних матеріалів
До верстатів загального призначення для ділення деревини належать пилорами, стрічкопилкові та круглопилкові верстати, в яких ділення деревини відбувається з утворенням тирси.
На цих верстатах одержують пиломатеріали шляхом поздовжнього ділення колод на частини та подальшим поздовжнім і поперечним розкроєм цих частин на деталі або чорнові заготовки.
Пилорами
Пилорама — це верстат для поздовжнього розпилювання колод або брусів на пиломатеріали, в якому пиляння здійснюється набором рамних пилок, що закріплені в пилковій рамці, яка рухається зворотно-поступально, а заготовка подається поступально в площині руху пилок.
Основні конструктивні параметри пилорам: просвіт В, хід пилкової рамки Н, частота обертання колінчастого вала п, найбільша кількість пилок у поставі і, подача заготовки за один оберт колінчастого вала (посилка) S0.
Пилорами можна класифікувати за такими ознаками:
— спеціалізацією тобто призначенням — загального та спеціального призначення;
розташуванням у цеху, габаритами та конструкцією механізму різання — одно- та двоповерхові;
просвітом пилкової рамки В — вузькопросвітні (В до 500мм); середньопросвітні (В до 800мм); широкопросвітні (В до 800 мм);
залежно від місця в технологічному потоці — першого ряду для розпилювання колод та другого ряду для розпилювання брусів на дошки.
Вертикальні двоповерхові пилорами відрізняються високою продуктивністю (до 300м3 колод за зміну), мають один шатун, високу швидкохідність і використовуються в лісопильних лініях на потужних лісопильних заводах.
Одноповерхові пилорами. З метою зменшення висоти рами і розташування її на одному поверсі було створено конструкції одноповерхових пилорам.
До спеціальних пилорам відносять тарні пилорами, міні-пилорами, рами для розпилювання коротких колод, а також пересувні та горизонтальні пилорами.
Тарні пилорами — це легкі спеціальні верстати для розпилювання коротких колод або брусів довжиною від 0,8 до 4м, завтовшки до 200мм на тарну дощечку. Використовують такі пилорами в лісопильних цехах підприємств, що виготовляють дерев'яну тару та меблі. Характерною особливістю тарних пилорам є невелика висота пропилу, малий хід пилкової рамки, велика частота обертання колінвала. Ці особливості забезпечують високу продуктивність, а використання тонких і коротких рамних пилок (з їх достатньою боковою жорсткістю) створюють умови для випилювання дощечок від 6мм завтовшки при незначних відходах деревини в тирсу.
Міні-пилорами для розпилювання бруса. Це компактні та високопродуктивні верстати, які призначені для розпилювання бруса на дошки товщиною до 2мм з високою точністю та якістю розпилювання і товщиною пропилу від 1,5мм. Товщина бруса невелика і коливається в межах 150—200мм при ширині до 300мм.
Рами для розпилювання коротких колод і брусів призначені для розпилювання коротких колод на бруси і дошки. Використовують їх у лісопильних цехах, де за специфікою виробництва необхідно розпилювати короткомірні колоди довжиною від 1м.
Пересувні пилорами призначені для поздовжнього розпилювання колод на двокантні бруси, необрізні дошки та горбилі або двокантні бруси та обрізні дошки і чотирикантні бруси. Використовують їх у тимчасових лісопильних цехах, будівельних майданчиках, дворах.
Горизонтальні пилорами призначено для індивідуального розпилювання, переважно колод великих діаметрів (до 1300мм), деревини цінних порід на двокантні бруси (ванчеси), що є заготовками під час виробництва струганого шпону. Іноді такі рами використовують для окантовки дуже товстих колод, щоб вони змогли пройти у вертикальні рами.

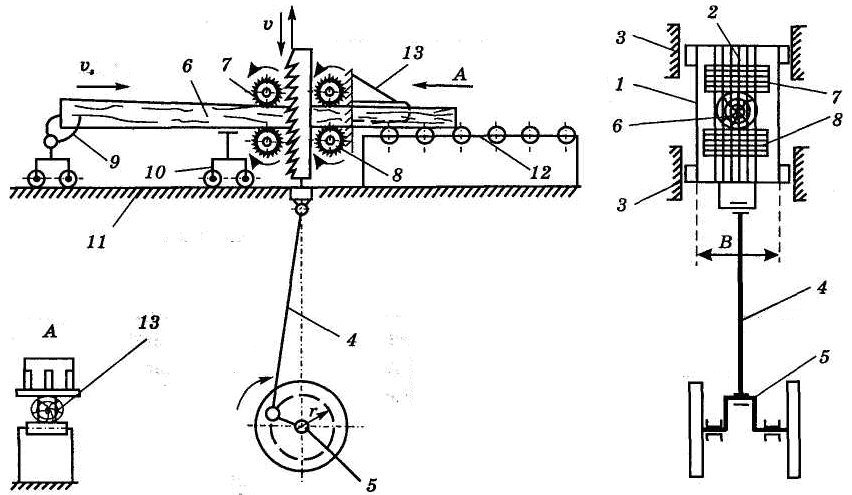

Принципова схема вертикальної двоповерхової одношатунної пилорами першого ряду:
Принципова схема двоповерхової вертикальної пилорами: 1 —
пилкова рамка; 2 — пилки; 3 — напрямні; 4 — шатун; 5 — кривошипний
вал; 6 — колода; 7,8 — подавальні вальці; 9, 10 — передрамні візки;
11 —рейковий шлях; 12 — роликовий стіл; 13 — напрямний апарат
Механізм різання пилорами складається з пилкової рамки 1 із закріпленим у ній поставом пилок 2, що здійснює зворотно-поступальний рух за допомогою кривошипно-шатунного механізму 4, 5 по напрямних 3.
Механізм подачі колоди 6 включає два спеціальні передрамні візки 9,10, що рухаються по рейковому шляху 11 перед рамою, і верхні 7 та нижні 8 приводні рифлені вальці, які розташовані в рамі. Отримані після розпилювання дошки направляються зарамним напрямним механізмом 13 та потрапляють на роликовий стіл 12.
