Вакуумные выключатели 10 кВ Вакуумный выключатель vs1bel-12 heag

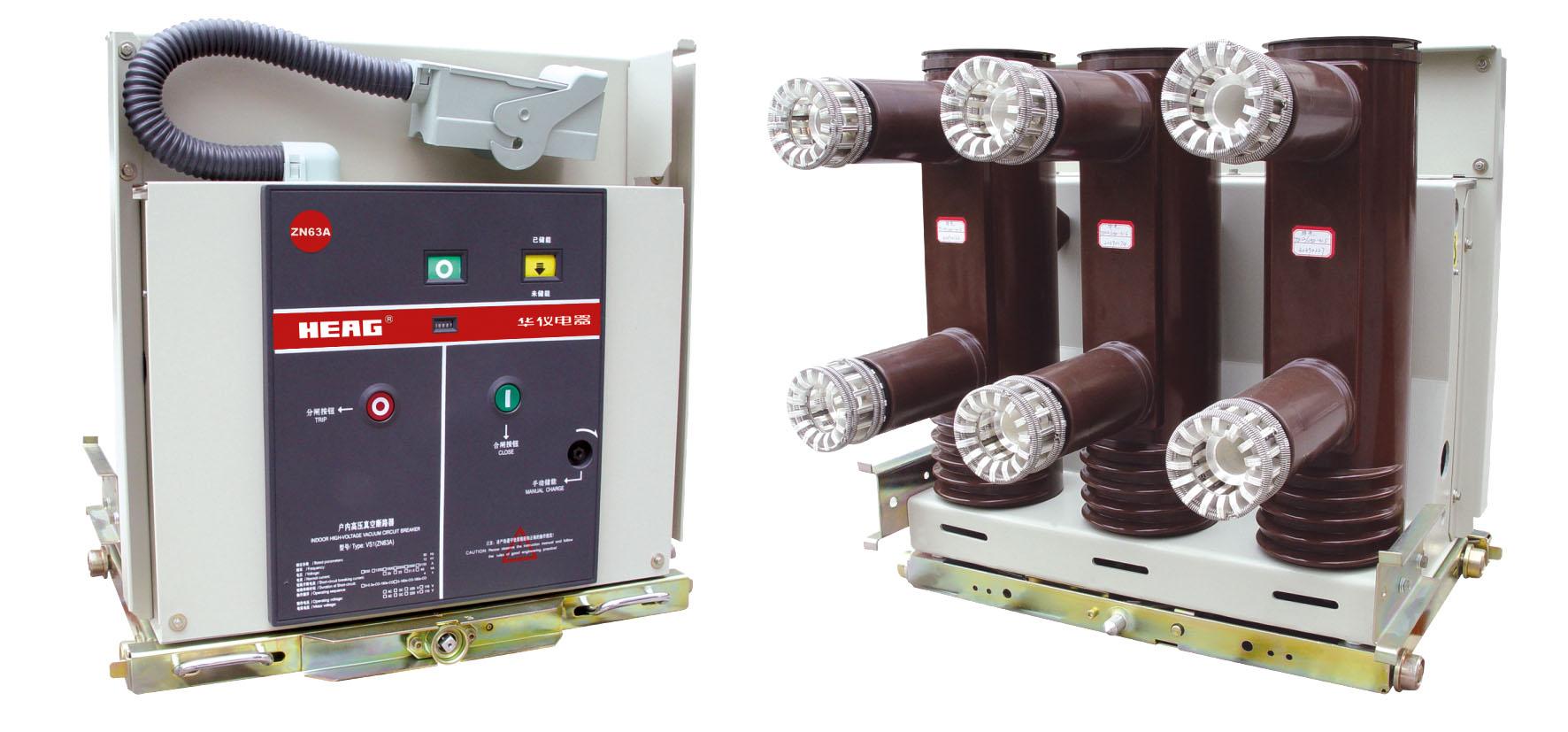

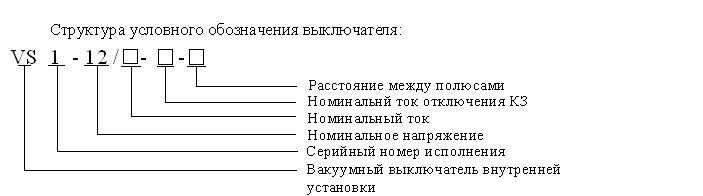

Модель VS1BEL-12 высоковольтного вакуумного выключателя внутренней установки предназначена для коммутации электрических цепей при нормальных и аварийных режимах в сетях трехфазного переменного тока частоты 50 Гц с номинальным напряжением до 12 кВ.
Условия
эксплуатации:
Номинальный ток, А |
Номинальный ток отключения КЗ (термической стойкости), кА |
Ток электродинамической стойкости (Пиковое значение), кА |
Номинальная продолжительность короткого замыкания, с |
Количество аварийных отключений |
Механический ресурс “B-tn-O”, циклов |
630 1000 1250 |
20 |
50 |
4 |
50 |
25000 |
630 1000 1250 |
25 |
63 |
4 |
50 |
25000 |
1250 1600 2000 2500 |
31.5 |
80 |
4 |
50 |
25000 |
1600 2000 2500 3150 4000 |
40 |
100 |
4 |
30 |
25000 |
4000 |
50 |
125 |
4 |
12 |
10000 |
• Высота над уровнем моря не должна превышать 1000 м. • Температура окружающей среды: -40°С - +40°С. • Влажность окружающей среды: среднее значение относительной влажности в течение дня – не более 95%; среднее значение относительной влажности в течение месяца - не более 90%. • Устойчивость к землетрясениям: выдерживает землетрясения не более 8 баллов. • Следует обеспечить защиту от пожаров, взрывов, серьезного загрязнения, химической эрозии и значительной вибрации. • Срок эксплуатации выключателя 25 лет. Основные технические характеристики и механические параметры Таблица 1 - Технические характеристики
№
|
Наименование параметра |
Единицы измерения |
Норма
|
1 |
Номинальное напряжение |
кВ |
12 |
2 |
Номинальная частота |
Гц |
50 |
3 |
Испытательное напряжение грозового импульса |
кВ |
75 |
4 |
Номинальный коммутационный цикл |
кВ |
42 |
5 |
Одноминутное испытательное повышенное напряжение промышленной частоты |
мкОм |
≤50 (630 А), ≤45 (1250 А), ≤35 (1600-2000 А), ≤25 (2500-3150 А) |
Таблица 2 – Номинальные параметры
Таблица 3 – Механические параметры
№
|
Наименование параметра |
Единицы измерения |
Норма
|
1 |
Ход контактов |
мм |
11±1 |
2 |
Допустимый износ контактов |
мм |
3,5±0,5 |
3 |
Асинхронность трехфазного включения и отключения |
мс |
≤2 |
4 |
Номинальный коммутационный цикл |
|
О-0,3сек-ВО-180сек-ВО, О-0,3сек-ВО-20сек-ВО |
5 |
Средняя скорость отключения |
м/с |
0,9 -1,2 |
6 |
Средняя скорость включения |
м/с |
0,4~0,8 |
7 |
Время включения |
мс |
≤100 |
8 |
Время отключения |
мс |
≤50 |
Таблица 4 – Электрические параметры электромагнитов выключателя
Наименование |
Мощность, Вт |
Ток, А |
Номинальное напряжение, В |
Электромагнит включения |
245 |
≤ 1,67 / ≤1,1 |
–110/–220 |
Электромагнит отключения |
245 |
≤ 1,67 / ≤1,1 |
–110/–220 |
Блокирующий электромагнит |
10 |
< 0,05 |
–110/–220 |
Расцепитель максимального тока |
|
3; 5 А |
|
Таблица 5 - Технические характеристики электропотребления привода
Номинальное напряжение, В |
Мощность мотор- редуктора, Вт |
Время взвода пружины, с |
Номинальный ток выключателя VS1 |
-110/-220 |
50 |
≤10 |
630-1600 А |
-110/-220 |
75 |
≤10 |
2000-4000 А |
Оперативное питание всех элементов привода осуществляется на постоянном токе, в случае необходимости осуществления питания на переменном токе в схеме управления устанавливаются диодные мосты.

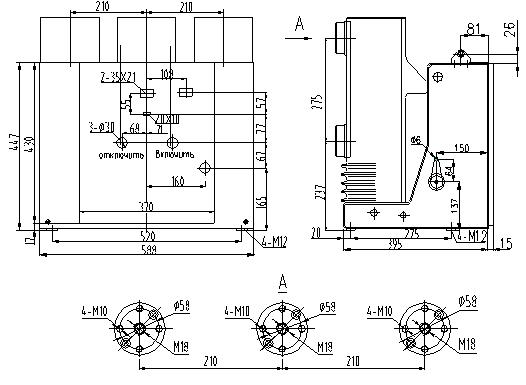

Рисунок 1а. Габаритные размеры выключателя VS1 HEAG стационарного исполнения с межполюсным расстоянием 210 мм (<1600А). Размеры контактной площадки для выключателей с номинальным током до 2000А.
Рисунок 1б. Габаритные размеры выключателя
VS1 HEAG стационарного исполнения
с межполюсным расстоянием 275 мм (>1600А).
Размеры онтактной площадки для
выключателей с номинальным током более
2000А.

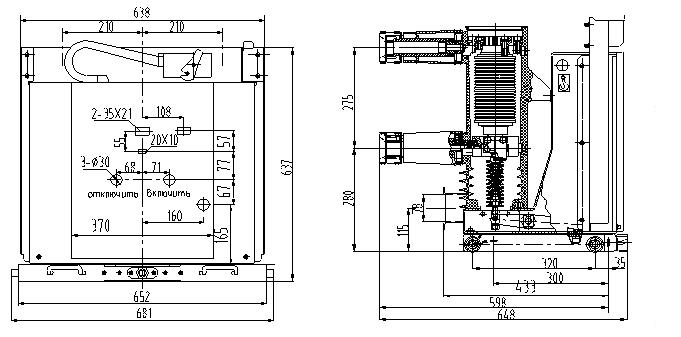

Рисунок 1в. Габаритные размеры выключателя
VS1 HEAG выкатного исполнения с
межполюсным расстоянием 210 мм (<1600А).

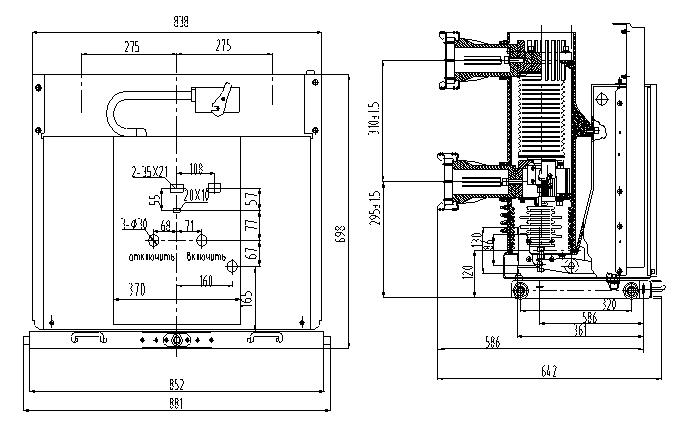

Рисунок 1с. Габаритные размеры выключателя
VS1 HEAG выкатного исполнения с
межполюсным расстоянием 275 мм (>1600А).

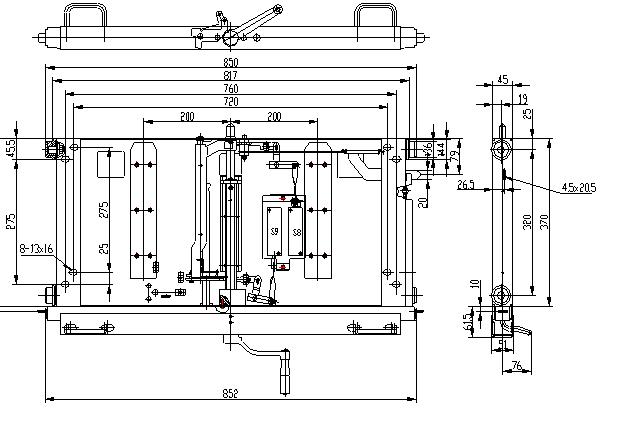

Рисунок
2а. Тележка к вакуумному выключателю
VS1-12 HEAG с межполюсным расстоянием 210
мм.
Рисунок 2б. Тележка к вакуумному выключателю VS1-12 HEAG с межполюсным расстоянием 275 мм.
Приложение 6.

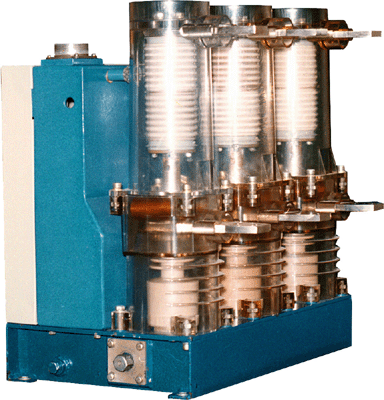

Выключатели вакуумные
В
Б-10-20/630÷1600
УХЛ2
Назначение и область применения
Выключатели предназначены для частых коммутаций электрических цепей при нормальных и аварийных режимах в ячейках комплектных распределительных устройств в электрических сетях трехфазного переменного тока частотой 50Гц с напряжением 6–10 кВ с изолированной или компенсированной нейтралью.
В выключателях применена камера дугогасительная вакуумная КДВХ4–10–20/1600 УХЛ2 по ИМПБ.686484.017 ТУ и КДВА5-10-20/1600 УХЛ2 по МИБД.686484.025 ТУ. Выключатели соответствуют требованиям ГОСТ 687-78, ГОСТ 18397-86 и КУЮЖ.674152.012ТУ.
Основные технические данные,
Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальный ток, А Номинальный ток отключения, кА Собственное время включения, мс, не более:
Сквозной ток короткого замыкания:
Собственное время отключения, мс, не более Полное время отключения, мс, не более Расцепитель минимального напряжения:
Расцепитель с питанием от независимого источника:
Расцепитель максимального тока:
Пружинно-магнитный привод: Ток потребления электромагнита включения:
Электромагнитный привод: Токи потребления электромагнита включения:
Масса выключателей должна быть не более:
|
10 12 1600 (630; 1000; 1250) 20
70 50
51 20 3 40 60
100 переменного тока от 0,35 до 0,5 номинального не более 0,85 номинального 0,8 или 1,6 или 2,4 или 3,2 или 4
± 0,3
30
220 В; ~220 В не более 0,45 А; 2,0 А
3 или 5 не более 40
2 А 0,45 или 1,5 0,9 или 3,0
3,0 6 20
35 70
70 75 |
