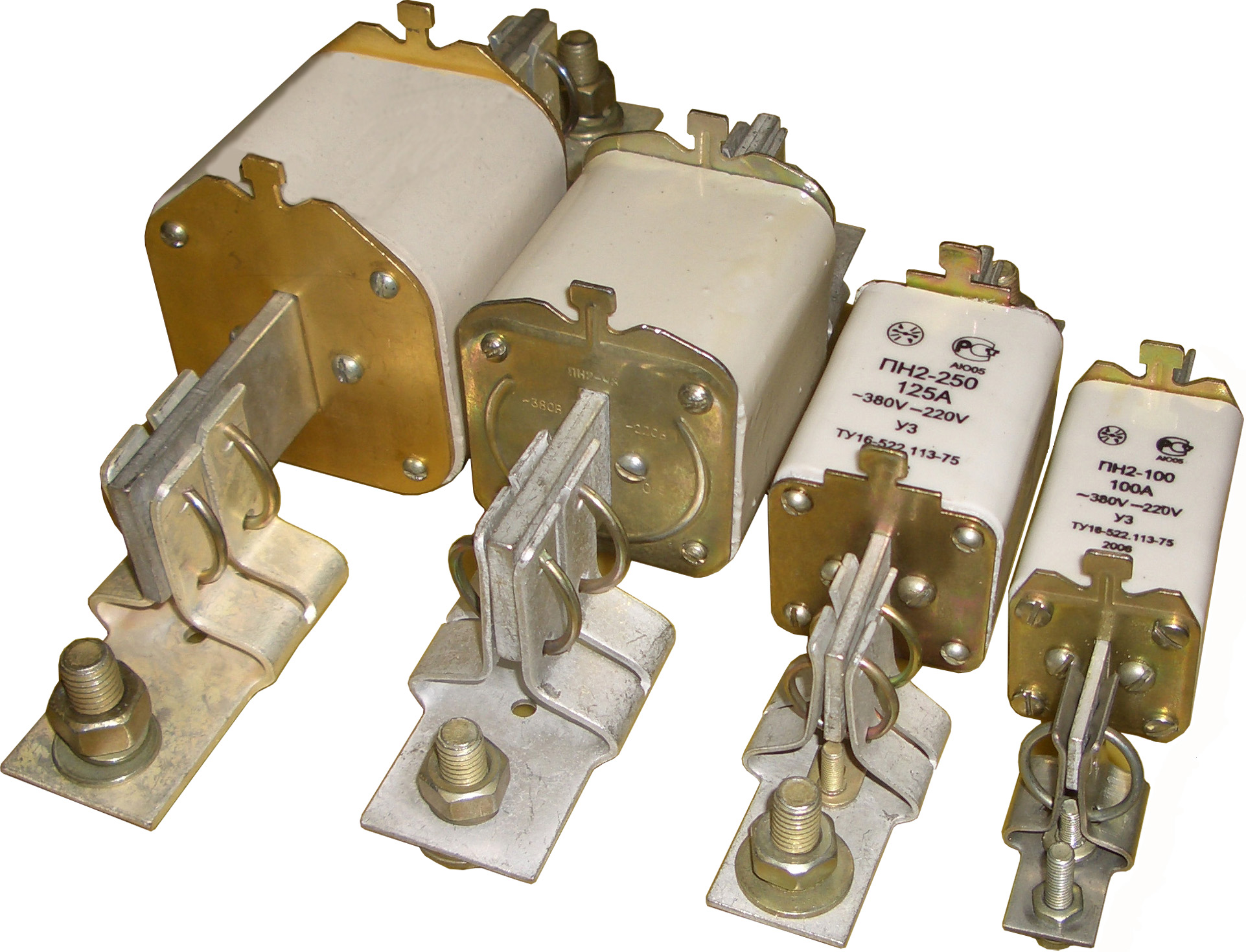

Предохранители плавкие пн2

  • НОминальные токи – 100, 250, 400, 630 А

  • отключающая способность – до 100 кА

  • эффективная защита сетей и электрооборудования

  • контакты оснований (держатели)

  • ручка для смены плавкой вставки

1. Назначение

  • Предназначены для защиты электрооборудования промышленных установок и электрических сетей трехфазного переменного тока с номинальным напряжением 380 В частоты 50 и 60 Гц и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.

  • Предохранители серии ПН2 представляют собой удобные и экономичные устройства защиты кабельных линий и электрических цепей от перегрузок и токов короткого замыкания.

  • Предохранители соответствуют ТУ16-522.113-75. Степень защиты – ІР00.

  • Способ монтажа: в контакты оснований комплектного устройства.

2. Конструкция предохранителя

  • Предохранитель состоит из плавкой вставки и контактов основания.

  • Плавкая вставка является сменяемым элементом при перегорании предохранителя и представляет собой керамический корпус с крышками на торцах и медными выводами, которые вставляются в контакты основания (см. рис.1).

  • Внутри корпуса, заполненного кварцевым песком, находятся один или несколько плавких элементов, соединенных с выводами плавкой вставки.

  • Количество плавких элементов и их сечение определяет номинальный ток плавкой вставки. При прохождении тока выше номинального выделяется тепло достаточное для расплавления плавких элементов, а нанесенные на плавкие элементы бугорки олова ускоряют этот процесс, благодаря чему обеспечиваются необходимые защитные характеристики и уменьшаются потери мощности.

  • После расплавления плавких элементов возникшая электрическая дуга гасится кварцевым наполнителем и аварийная цепь размыкается.

Рис. 1. Устройство плавкой вставки предохранителя ПН2

3. Технические данные

  • Номинальная отключающая способность:

  • 100 кА для предохранителей типа ПН2-100 и ПН2-250 на переменном и постоянном токе;

  • 40 кА для предохранителей ПН2-400 на переменном токе и 60 кА на постоянном токе;

  • 25 кА для предохранителей ПН2-600 на переменном токе и 40 кА на постоянном токе.

Обозначение типоисполнения

Номинальный ток габарита, А

Номинальные токи плавких вставок, А

ПН2-100-10 У3

100

31,5; 40; 50; 63; 80; 100

ПН2-250-10 У3

250

80; 100; 125; 160; 200; 250

ПН2-400-10 У3

400

200; 250; 315; 355; 400

ПН2-600-10 У3

630

315; 400; 500; 630


Приложение 3.

Рубильники РПС (РПС-1, 100А; РПС-2, 250А; РПС-4, 400А)

Рубильники РПС (РПС-1, 100А; РПС-2, 250А; РПС-4, 400А)



Рубильники РПС с предохранителями на общей плите с боковым смещенным приводом, открытого исполнения, трехполюсные,

  с ручным приводом зависимого

действия, для переднего присоединения проводников, обладающие свойствами разъединителей предназначены

для нечастых (не более 6 в час) неавтоматических коммутаций электрических цепей переменного тока частотой 50 Гц, напряжением 380В.



В рубильниках РПС с предохранителями на общей плите используются предохранители ПН-2 100А, 250А, 400А.

Структура условного обозначения рубильника РПС:

Рубильник РПС-1/1 П, 100А У3

РП - условное обозначения аппарата, рубильник с предохранителями; С - условное обозначение вида привода, боковой смещенный; 1/ - условное обозначение номинального тока, 1 - 100А, 2 - 250А, 4 - 400А; 1 - условное обозначение длины вала, - для рубильников с боковым смещенным приводом: 1 - 180 мм, 2 - 215 мм; - для рубильников с боковой рукояткой: 1 - 170 мм, 2 - 205 мм; П - условное обозначение исполнения бокового смещенного привода и боковой рукоятки: П - правое, Л - левое 100А - номинальный ток, А; У3 - вид климатического исполнения по ГОСТ 15150.

Габариты и размеры рубильника РПС:
