3.Анализ режимов работы и характеристик силовых элементов сети.

Из векторной диаграммы неявнополюсного генератора (Рис.2.10) откуда при U_Г=U_ном x_С=x_{С ненас} и формула для Е₀ примет вид

где =30 , U_г=U_ном=1 о.е., x_c=2,1 о.е., I_ном=I_Г=0,802 о.е.

Результаты расчёта сведём в таблицу.

Таблица 3.1

IГ	0	0,1Iн	0,2Iн	0,3Iн	0,4Iн	0,5Iн	0,6Iн	0,7Iн	0,8Iн	0,9Iн	Iн
Е0	1	1,094	1,204	1,327	1,459	1,597	1,741	1,889	2,04	2,194	2,35

Построим зависимость Е₀=ƒ(I_г)_.

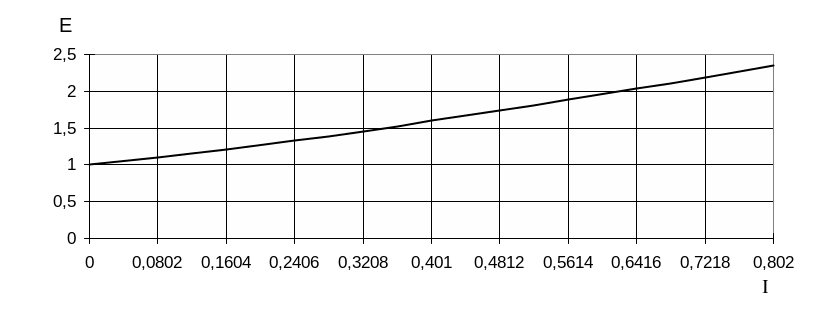

Рис.3.1. Зависимость Е₀=ƒ(I_г)_.

Определим геометрическое место точек конца вектора ЭДС генератора при изменении тока нагрузки от 0 до I_ном.

П ри изменении тока нагрузки от 0 до I_ном , Е₀ изменяется от 1 до2,35 о.е. Точки конца вектора Е₀ расположены на отрезке длиной I_номx_c, перпендикулярном вектору и начинающемся с конца вектора .
