4.3. Особенности устройства перемычек, облегченной кладки и с облицовкой

Облегченная кирпичная кладка (рис. 4.2; 4.3) в последнее время применяется очень часто, так как обычная сплошная кладка не может обеспечить довольно жестким теплотехническим требованиям к внешним стенам. В такой кладке стены состоят из двух верстовых стенок, одна из которых, или и обе могут быть толщиной не только в полкирпича, а и в кирпич, в зависимости от высоты стены, и соответственно нагрузок на нее. Пространство (объем) между ними заполняется эффективным теплоизоляционным материалом, толщина которого рассчитывается соответственно необходимому теплотехническому сопротивлению.

Применяются особые конструктивные средства для предотвращения оседания утеплителя в процессе эксплуатации, во избежание продуваемых участков. Верстовые стенки связывают между собой горизонтальными диафрагмами или вертикальными стенками перегородками. Несмотря на несколько большую трудойомкость таких стен они довольно эффективные по затратам материалов, а особенно по теплотехническим характеристикам.

Перемычки для перекрытия пройомов в стенах устраивают, как правило, сборные железобетонные, поперечное сечение которых и армирование рассчитывают соответственно нагрузкам. Выпускаются, как правило, типовые перемычки, которые монтируются в процессе кладки. В малоэтажных зданиях пройомы пролетом до 2 метров и небольшие пройомы многоэтажных могут перекрываться рядовым кирпичем с обязательной вставкой в слой раствора толщиной 2-3 см нескольких стержней арматуры, которые закладываются в кладку на 25 см с обязательным устройством крюков для стержней гладкого профиля. Арочные перемычки используют в последнее время редко, но они довольно эффективные в пролетах шириной до 4 метров.

Кладка с облицовкой применяется для декоративной отделки поверхности стен специальным отделочным кирпичом. Кладку выполняют по многорядной системе перевязки, связывая массив стены с отделочным слоем тычковым рядом. Кирпич отделочного ряда должен иметь повышенное качество по цвету, чистоте поверхности, воздухо- и морозостойкости с ровными кромками. Швы расшивают. При облицовке керамическими или другими плитами устраивают дополнительное крепление, как правило, выполняют металлическими скобами.

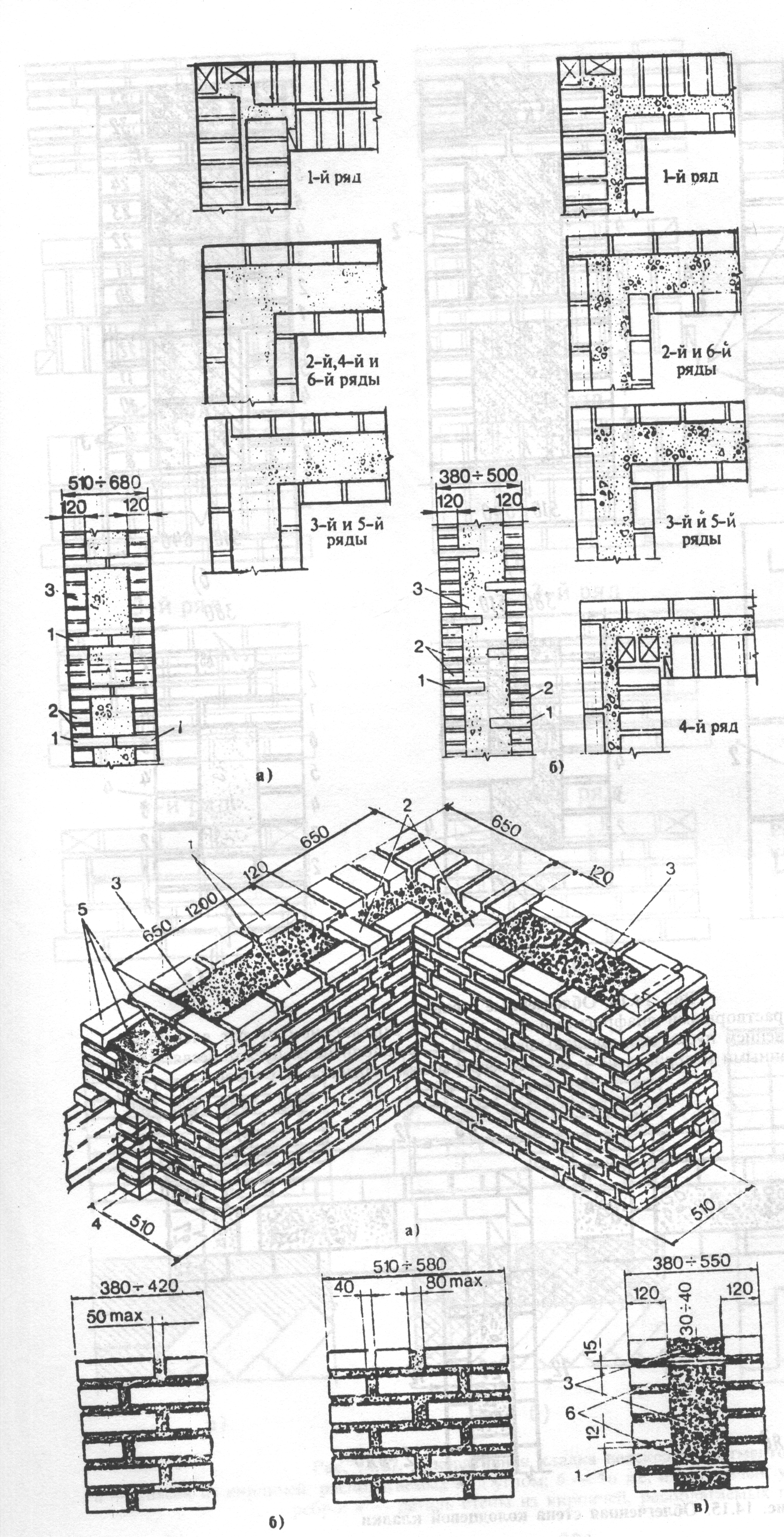

Рис. 4.2. Облегченная кирпично-бетонная кладка: а – при размещении тычков в одной плоскости; б – то же, вразбежку; 1 – тычковые ряды; 2 – ложковые ряды; 3 – легкий бетон

Рис. 4.3. Облегченная колодезная кладка угла: а – общий вид; б – поперечные стенки с уширенными швами; в – кладка с армированными диафрагмами из раствора; 1 – продольные стенки; 2 – поперечные стенки; 3 – заполнение (бетон или засыпка); 4 – пробка для зак-репления оконной коробки; 5 – пере-мычка; 6 – армированная диафрагма из раствора

4.4. Инструмент, инвертар, средства подмащивания

Инструмент, инвентарь, принадлежности для каменной кладки подбирают в комплекте на бригаду или звено, чтобы обеспечить максимально высокую выработку, уменьшить затраты ручного труда, обеспечить надлежащее качество и безопасность выполнения работ.

Для выполнения производственных операций используют (рис.4.4): растворную лопатку, которой перемешивают раствор в ящике и подают его на стену; комбинированную кельму, которой разравнивают раствор, заполняя вертикальные швы, подрезают раствор, скалывают кирпич; молоток-кирку для перерубывания и выравнивание кирпича; расшивки для обработки поверхности швов и др..

Для выполнения контрольно-измерительных операций используют рулетку, стальной метр, шнур-причалку, порядовку (уголок длиной около 2 метров с пропилами через 77 мм), причальные скобы (для закрепления причалки), гибкий водяной уровень, строительный уровень, правило, кутник, отвес.

Средства подмащивания используют для обеспечения удобного для каменной кладки уровня рабочего места, на котором должны располагаться рабочие с инструментом и необходимые материалы (рис. 4.5; 4.6). Леса используют для каменной кладки стен высотой больше 6 метров, их устанавливают, как правило, с внешней стороны на подкладки, размещенные на спланированной и хорошо уплотненной поверхности закрепляя к конструкциям возводимого здания или подвешивают к ранее смонтированным элементам каркаса зданий и сооружений. Разрешается использовать леса только заводского изготовления в соответствии с их паспортом и действующими строительными нормами и правилами. На лесах обязательно устраивают рабочий настил и нижний защитный, а рабочее место ограждается защитным ограждением стандартной конструкции с устройством бортовой доски, перил и заполнения между ними.

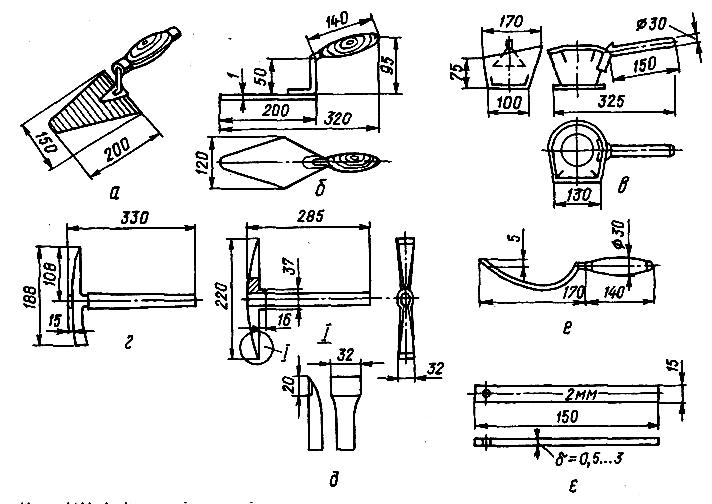

Р ис. 4.4. Типовой ручной инструмент: а ‑ комбинированная кельма; б ‑ кельма для огнеупорного кирпича; в ‑ ковш для огнеупорного раствора; г ‑ молоток-кирка; д ‑ кирка с лезвием из твердого сплава; е ‑ расшивка; э — щуп рабочий

Подмости также используют заводского изготовления для кладки многоэтажных зданий с установкой их всредине помещения на перекрытие по мере возведения здания. Используют блочные и шарнирно-панельные подмости с откидными опорами, а также щиты площадки, которые могут ставить (опирать) как на поперечные стены, так и на вышеназванные подмости в промежутки между ними, в которые не помещаются стандартные подмости. Последние имеют размер настила в плане 5,5х2,5 метра, который болтами надежно закрепленный к сварной раме из уголков или швеллеров.

Высота подмостей может изменяться за счет разного положения откидных опор ‑ 1 метр для кладки второго яруса, 2 метра - третьего. При необходимости их можно ставить одни на другой и таким образом вести кладку на высоту до 6 метров. Подмости переставляются краном, их настил, как и леса, рассчитаны на нагрузку кирпича, раствора и рабочих, расчетная нагрузка 250 кг/м². Подмости имеют стандартное защитное ограждение, которое отвечает нормативам безопасности. Более эффективные подъемно-переставные подмости (см. рис. 4.6), так как их можно постепенно поднимать по мере возведения кладки, оставляя высоту укладки кирпича в стену на наиболее удобном уровне - 0,6-0,9 метра.

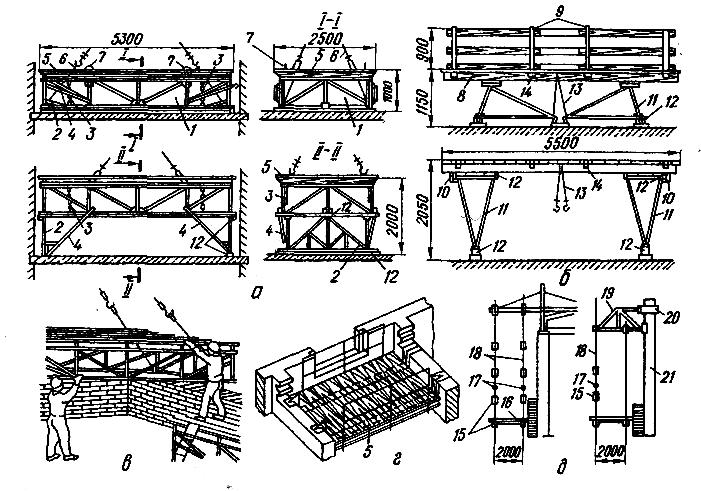

Р ис. 4.5. Подмости и леса: а — инвентарные блочные подмости; б ‑ шарнирно-панельные подмости; в ‑ установка блочных подмостей для кладки стен второго яруса; г ‑ переносная площадка для кладки стен лестничной клетки; д — подвесные струнные леса; е ‑ трубчатые безболтовые леса; 1 ‑ каркас блока; 2, 11 ‑ откидные опоры; 3 ‑ цепь (канат) для закрепления откидной опоры в установленном положении; 4 ‑ подкос для закрепления откидной опоры; 5, 16, 24 ‑ рабочие настилы; 6 ‑ канатные подвеска; 7 ‑ кольца для установлки подмост дейля кладки третьего яруса стен; 8 ‑ прогон рабочего настила; 9, 22 ‑ инвентарные ограждения; 10 ‑ крюк для закрепления откидной опоры; 12 ‑ деревянные опорные брусья (нижний и верхний); 13, 18 ‑ троса; 14 ‑ скобы для стояка ограждения; 15 ‑ ушко для бантин настила и ограждения; 17 ‑ болтовые стыки; 19 ‑ кронштейн; 20 ‑ хомут; 21 ‑ колона; 23 ‑ стояк

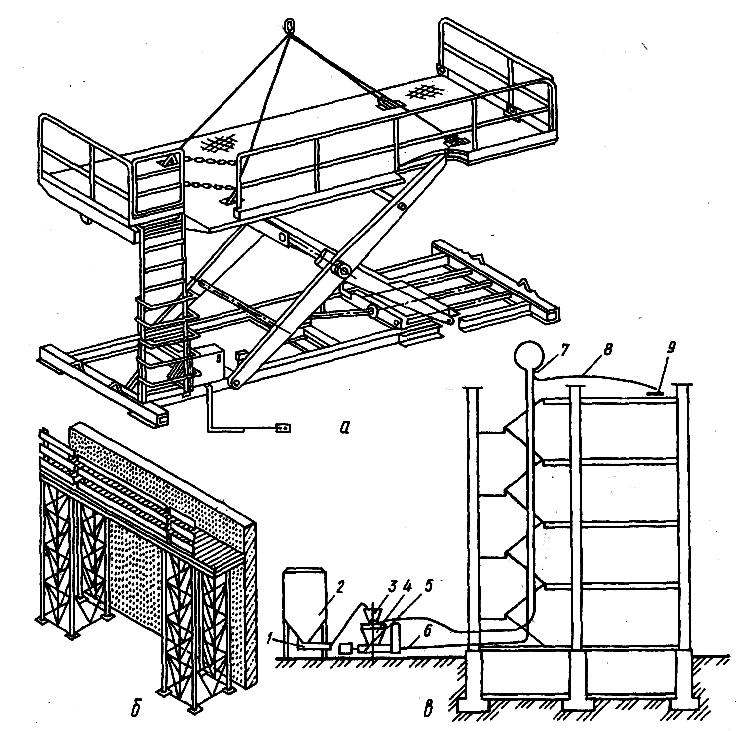

Рис. 4.6. Кладка стен с использованием подъемно-переставных подмостей (а) и вышек (б) и схема механизации транспортирования раствора с помощью растоворонасоса (в): 1 ‑ растворосмеситель; 2 ‑ бункер-питатель; 3 ‑ приемочный бункер; 4 ‑ вибросито; 5 ‑ растворонасос; 6 ‑ подающий растворопровод; 7 ‑ обратный растворопровод; 8 ‑ резиновый растворопровод; 9 ‑ ящик
