Раздел 6 работы по устройству защитных и отделочных покрытий

К защитным покрытиям относят: кровлю, гидроизоляцию, теплоизоляцию и противокоррозионные покрытия.

Кровля служит для защиты зданий и сооружений от атмосферных осадков. Она должна быть водонепроницаемая, водостойкая, морозостойкая, термостойкая, прочная. Выполняют кровли из рулонных материалов, мастик, асбестоцементных листов, черепицы, металла. Трудоемкость составляет до 15% от всех работ по возведению здания.

Гидроизоляция служит для защиты конструкций от неблагоприятного действия окружающей среды. Она состоит из водонепроницаемого защитного покрытия. По материалам: асфальтовая, пластмассовая, минеральная, металлическая. По способу устройства: штукатурная, литая, окрасочная, обмазочная, оклеечная, листовая.

Теплоизоляция служит для защиты зданий и сооружений от потерь тепла и защиты конструктивов от теплового действия разнообразных промышленных агрегатов. Она состоит из теплоизоляционного слоя, внешнего защитного покрытия и крепления. Используют материалы минеральные и стекловаты, перлит, вермикулит, пеностекло, пено- и газобетон, пенополиуретан и другие поризованные полимеры.

Противокоррозионные работы выполняют для защиты конструкций от коррозии.

6.1. Кровельные работы

Рулонные кровли выполняют из материалов на основе кровельного картона (рубероид, толь, гидроизол, пергамин), стеклоткани, алюминиевой фольги.

Подготовительные процессы состоят из приготовления мастик, грунтовок и подготовки рулонных материалов. Битумные мастики и грунтовки готовят из соответствующих нефтебитумов кровельных марок, вводя в расплавленный битум необходимое количество наполнителя (до 15%) асбеста, талька, размолотого известняка, доломита, мела и других карбонатных материалов. Битумные горячие мастики готовят на заводах, а небольшое количество непосредственно на строительной площадке в битумоварочных котлах. Холодные битумные мастики готовят введениям в горячий обезвоженный битум растворителя из солярового масла с вышеназванными наполнителями.

Грунтовки готовят растворениям в соляровом масле, керосине или бензине битума.

Рулонные материалы готовят непосредственно перед наклеиванием. Снимают защитную посыпку при наклеивании горячими мастиками, а при наклеивании холодными мастиками снимать не надо. Используют растворитель (соляровое масло, керосин и др.) и снимают шпателем или специальным ножом. Рулонные материалы обязательно выправляют выдерживая в развернутом состоянии 24 часа. Очищают на специальном станке перематывая с одного барабану на другой. К началу выполнения кровельных работ необходимо закончить устройство стяжки непосредственно на плитах для холодных помещений, или по утеплителю. Эту основу перед выполнением основных работ очищают сжатым воздухом и высушивают. Качество подготовки проверяют пробным наклеиванием небольшого куска ‑ надо чтобы отрывался только небольшими кусками с разрывом рулона.

Огрунтовку выполняют распылением грунтовки пневматической установкой, лучше по свежей стяжке. Если стяжка асфальтобетонная, то грунтовка ненужна.

Н аклеивание выполняют параллельно коньку и только если уклон больше 15°, то перпендикулярно. Подают рулонные материалы любыми грузоподъемными механизмами, а по горизонтали -электрокарами и другими транспортными средствами. Мастику перекачивают насосами по закольцованных с котлом трубах, а при небольших объемах в закрытой таре. Напуск каждого рулона 100 мм. Наклеивание послойное, каждый отдельно, а можно одновременно, но обязательно смещая каждый слой на 1/3, или ¼ соответственно при 3 или 4 слойном покрытии, чтобы места напуска (стыки) не были по одной вертикали (рис. 6.1).

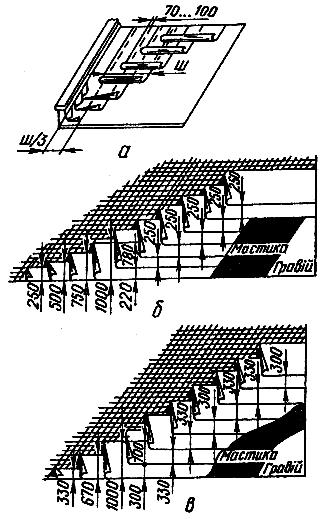

Рис. 6.1. Способы наклеивания рулонного ковра: а ‑ последовательный; б ‑ одновременный в процессе устройства четырехслойного ковра; в ‑ то же, трехслойного

Используют укладчики на которых размещен бак с мастикой, рулон и прочая оснастка и инструменты (рис. 6.2).

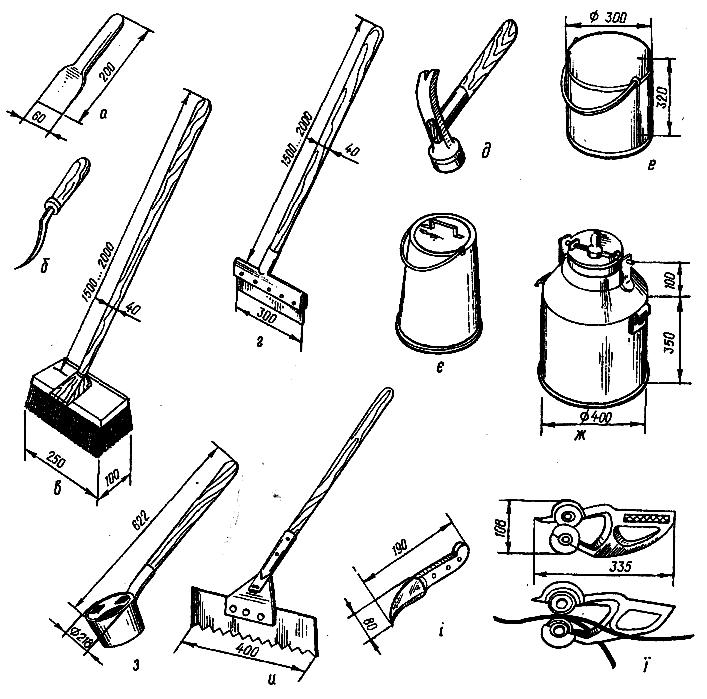

Рис. 6.2. Инструменты и оснастка для устройства рулонных кровель: а ‑ металлический шпатель; б ‑ шило; в ‑ щетка для нанесения мастики; г ‑ гребок с резиновой вставкой для разравнивания мастики; д ‑ штукатурный молоток; е ‑ ведро; э ‑ бачок; ж ‑ термос; с ‑ ковш; и ‑ гребенка для разравнивания мастики; и ‑ кровельный нож; ї ‑ роликовые ножницы для поперечного разрезания рулонных материалов

Обновременно с развертыванием рулона разливается мастика и катком укатывается. Вручную мастику наносят щеткой. Защитный слой из гравия рассыпают равномерно по слойу мастики толщиной 2мм, утапливают катком, излишки сметают.

Перспективный без нанесения мастики с использованием наплавленного рубероида, на котором слой мастики наносят на заводе при его изготовлении. При наклеивании этот слой разогревают горелкой непосредственно по линии прилегания с основой и наклеивают. Особенно эффективно в холодное время года.

Мастичные кровли выполняют из литого гидроизоляционного ковра из 2-3 слоев мастики армированных стеклохолостом или стекловолокном. Защитный слой также из гравия или алюминиевой пудры (рис. 6.3).

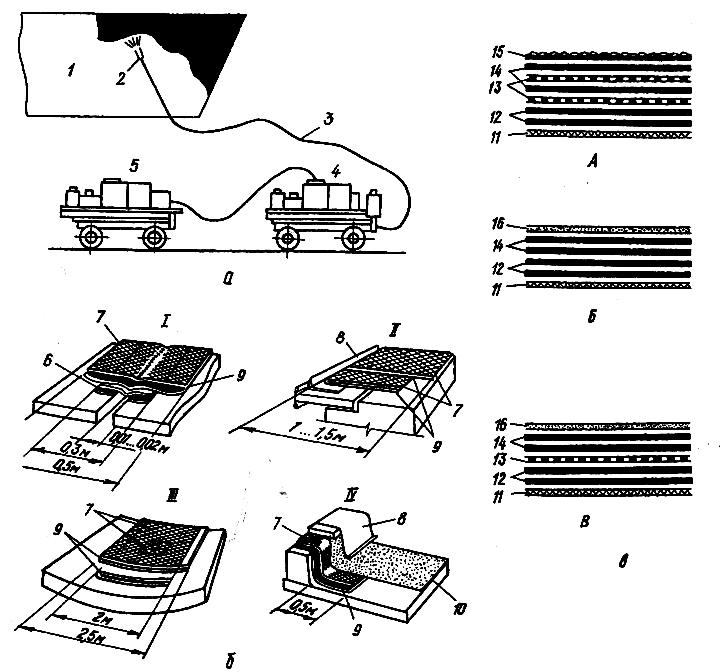

Рис. 6.3. Устройство мастичных кровель: а ‑ схема устройства мастичных кровель; б ‑ схема усиленных элементов мастичого ковра (/ — над швами; // — на карнизах; /// — в ендовах; IV — в местах примыкания); в ‑ конструктивные решения мастичных кровель при разных уклонах (А ‑ 0...5 %; Б – 5-25 %; В ‑ больше чем 25 %); 1 ‑ покрытие; 2 ‑ распыллительная форсунка; 3 ‑ резиновый рукав; 4 ‑ установка для механизированной подачи и нанесения слоя мастики; 5 ‑ установка для транспортирования паст и мастик на строительную площадку; 6 – компенсатор из пленки ПХВ; 7 ‑ локальные прокладки из стеклоткани; 8 ‑ фартук из оцинкованной стали; 9 ‑ слой эмульсионной пасты; 10 ‑ мастичное покрытие;11 ‑ грунтовка; 12 ‑ слой пасты; 13 ‑ сплошные арматурные прокладки; 14 ‑ слой мастики; 15 ‑ мелкий гравий; 16 ‑ крашенный слой (суспензия алюминиевой пудры в керосине)

Перспективные также полимерные покрытия из керамзолу, армогидробитуму, особенно для кровель с ломанной поверхностью, защитный слой из алюминиевой пудры.

Особенности выполнения работ зимой. При минусовых температурах воздуха можно наклеивать на асфальтобетонную основу непосредственно после укладки. Нельзя устраивать цементно-песчаную стяжку. Хорошо на плиты с одним слоем рубероида заводского покрытия. Лучше наклеивать один слой на холодной мастике, а последние слои летом, но холодную мастику надо подогревать и подавать в утепленной таре. А рулоны выдерживать в развернутом положении при температуре не ниже +20°С і подавать их к месту укладки непосредственно перед использованием в закрытой таре.

При устройстве ответственных стыков возле воронок, ендовых наклеивают дополнительный слой стеклоткани. Наплавляемый рубероид можно использовать при температуре до -20°С. Перспективные панели покрытия со слоями теплоизоляции и гидроизоляционным слоем, которые устраиваются на заводах при изготовлении панелей. На строительной площадке устраивают только стыки, которые составляют около 10% от общей трудоемкости при устройстве кровель по обычной технологии.

Кровли с асбоцементных волнистых листов устраивают с уклоном 40-50° ВО-обычного профиля, ВУ-усиленного, УВ-унифицированного профиля. Основой служит деревянная обрешетка из брусков 40x60 мм через 530 мм (на три опоры). Могут также использоваться, особенно для ВУ и УВ железобетонные и металлические прогоны.

Перед укладкой обязательно срезают углы, чтобы в стыках по вертикалу не более 3^х слоев, напуск 150мм. Закрепляют к обрешетке деревянной гвоздями (по одному на лист, только крайние дополнительно по два), а к металлическим и железобетонным крюками. Укладывают с совмещением, иногда со смещениемм кромок на одну волну. Детали закрепления обязательно оцинкованные. Коньковые детали или специального профиля, асбоцементные, или из кровельной оцинкованной стали. Примыкание к вентканалам, дымоходам специально выгнутыми листами из кровельной оцинкованной стали. Зазоры между листами закрывают битумной мастикой или цементно-песчаным раствором.

Черепичные кровли устраивают с уклоном не менее чем 45°. Используют плоскую ленточную, пазовую ленточную и пазовую штампованную. Основа ‑ обрешетка. Зацепляют шипами и закрепляют кляммерами при уклоне больше 45° всю черепицу, а при меньшем только в карнизном и коньковом рядах фронтонов, а также ребер и розжелобков, а последнюю через одну или две.

Пазовую ленточную и штампованную закрепляют к обрешетке, в которую забивают гвоздь, и зацепляют проволокой за этот гвоздь и специальный выступ с дыркой (ушко) в черепице. Ее закрепляют через ряд при уклоне меньше 45°, но обязательно карнизный, коньковий ряды, вдоль фронтонов, ребер и разжелобков. Зазоры между черепицами промазывают цементно-известковым раствором. Рабочий ведет кладку полосы в 3-4 ряда, размещая поддон с кассетами черепицы впереди, где также размещается и ящик с элементами крепления.

Металлические кровли из оцинкованной кровельной стали (листы 1х2м толщиной 0,5-0,9 мм) устраивают отдельные элементы кровли и водосливные розжелобки, карнизные свесы, примыкание к вертикальным поверхностям, водосливные желоба и трубы и т.д. Основа под покрытие кровельной сталью - обрешетка из брусков 50х50 мм, или досок. Деревянная обрешетка должна быть прочной, жестокой и ровной. Стыки листов обязательно должны попадать на доски.

Детали стальных элементов заготавливают в специальных мастерских, обрабатывая их и соединяя ‑ такие элементы называют картинами. Картины прикрепляют к обрешетке кляммерами, которые одним концом анкеруют в фальц (стык), а второй гвоздьом прибивают к обрешетке. При покрытии карниза в доски основы врезают специальные костыли, которые выступают за свес. К ним закрепляют нижние края картины свеса, а верхние прибивают к основе гвоздями. Воронки закрепляют специальными штырями с хомутами к досокам обрешетки, а водосточные трубы непосредственно к стенам штырями с ухватами.

Кровли из плит повышенной заводской готовности имеют значительно низшую трудоемкость, так как основные, наиболее трудоемкие процессы по устройству пароизоляции, теплоизоляции, стяжки и непосредственно кровельного покрытия выполняются на заводе. Как правило, устраивают один слой этого покрытия. Но при этом значительно сокращается объем работ на строительной площадке, так как здесь устраивают только стыки и последние недостающие слои кровли. Плиты используются чаще всего железобетонные, но могут также использовать металлические и деревянные, или совмещенные, иногда ограждающая часть выполняется из асбоцемента или стеклопластика. Теплоизоляцию могут устроить из керамзита, пено- или газобетона. Но более эффективная из минваты, сотопласта, пенопориуритана и др. Особенно эффективное использование таких плит осенью и зимой.
