Національний авіаційний університет Факультет підготовки офіцерів запасу Житомирського військового інституту ім. С.П. Корольова
БЛАНК - КОНСПЕКТ
З ТАКТИКИ ПОВІТРЯНИХ СИЛ
ЗАГАЛЬНОЇ ТАКТИКИ І ТОПОГРАФІЇ
КУРСАНТА____________________________________________ ВЗВОДУ_________
м. Кривий Ріг-2013 рік
Розділ 1. ПС та основи їх бойових дій
Тема 1 :”Призначення, завдання , склад і організація пс”
Заняття 1.1. Призначення, завдання , склад і організація авіації ПС
Бойові властивості ПС
1.велика сила удару і здібність застосовування різних засобів ураження (ракети, бомби, пушки, звичайна, ядерна і спеціальна зброя).
2.висока мобільність і здібність здійснювати маневр за напрямком, швидко зосереджувати зусилля для рішення раптово виникаючих завдань, наносити удар по об'єктах противника в процесі маневру.
3.великий радіус дії, здібність вражати об'єкти, розташовані у тактичній (50-80 км.), оперативній (230-300 км.) глибині і глибокому тилу ворога.
4.здійснювати авіаційну підтримку військ та самостійно знаходити при цьому задані об'єкти дії і терміново наносити по них удари.
5.безперервність дій в ПМУ і СМУ, вдень і вночі, на малих (200-1000 м), середніх (1000-4000м), великих (4000 - 12000м) висотах ів стратосфері (вище 12000м), в умовах радіоелектронних перешкод створених ворогом.
6.здібність наносити удари з перенацілюванням у повітрі з ПУ авіаційних частин, з'єднань і об'єднань по новим відкритим цілям;
7.можливість ведення повітряної розвідки і термінової передачі добутих даних про ворога з боргу літака на КП авіаційних і загальновійськових командирів.
8.здібність ефективно знищувати літаки (вертольоти) і крилаті ракети /КР/ у повітрі і на землі.
9.можливість здійснювати десантування і швидке перебазування повітрям військ, озброєння, техніки і матеріальних засобів на великі відстані і в будь якому напрямку.
Призначення і завдання ПС: (Закінчити призначення ПС)
Військово-повітряні сили призначені для рішення наступних завдань:
-ведення повітряної й радіолокаційної розвідки;
-підтримання військ (сил) у постійній бойовій і мобілізаційній готовності до виконання завдань за призначенням;
-несення бойового чергування;
-участь у протидії терористичним актам (в антитерори-стичних операціях), диверсіям на військових об'єктах та проявам тероризму з використанням повітряних суден;
-участь у протиповітряній обороні, оборонній (контр-наступальній) операції оперативно-стратегічного (оперативного) угруповання, спеціальних операціях об'єднаних угруповань військ (визначеним складом, що входить до Об'єднаних сил швидкого реагування), в спільних операціях, а також у бойових діях і заходах територіальної оборони;
-участь у завоюванні й утриманні переваги в повітрі;
-нанесення ударів по визначених наземних (морських) цілях в тактичній та оперативно-тактичній глибині;
-здійснення авіаційної підтримки військ (сил);
-виконання інших спеціальних постійних завдань.

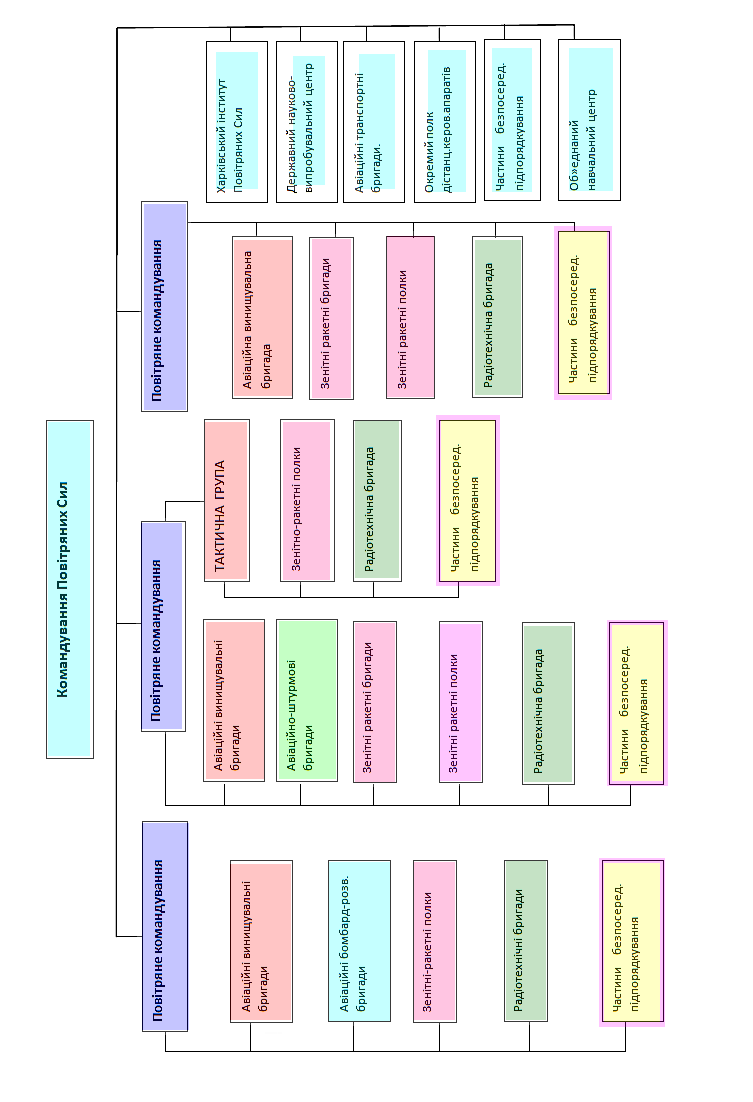

Склад і організація Повітряних Сил.
Авіаційна база - основна військова частина, призначена для аеродромно-технічного, радіотехнічного та тилового забезпечення бойових дій авіаційних полків, що базуються на ній, або які здійснили маневр з інших аеродромів базування авіації. На авіаційній базі утримуються необхідні інженерно-технічні та матеріальні запаси для забезпечення маневру авіаційних полків та виконання ними завдання за призначенням. Організаційно-штатна структура авіаційної бази повинна бути здатною забезпечити ведення бойових дій 2-3 авіаційних полків.
Авіаційна бригада- тактична авіаційна частина, яка виконує завдання у складі авіаційних об'єднань, груп або самостійно. Авіаційна бригада складається з декількох авіаційних ескадрилій.
Авіаційний полк - тактична авіаційна частина, яка виконує завдання у складі авіаційних об'єднань, груп або самостійно. Авіаційний полк складається з декількох авіаційних ескадрилій.
Авіаційна ескадрилья - основний тактичний підрозділ. Виконує завдання у складі авіаційного полку і самостійно.
Виходячи з призначення, характеру визначених завдань, льотно-технічних даних (ЛТД),озброєння літаків –
ІІовітряні Сили України поділяються на роди авіації:
-бомбардувальну авіацію (БА), на озброєнні якої знаходяться літаки Су-24, різних модифікацій;
-штурмову авіацію (ША), на озброєнні якої є літак Су-25;
-винищувальну авіацію (ВА) на озброєнні якої є МІГ-29, Су-27;
-розвідувальну авіацію (РА), на озброєнні якої є , Су-24МР;
-транспортну авіацію ( Тр.А ) на озброєнні якої літаки Ан-26 , Іл-76;
-спеціальної авіації (Сп.А), на озброєнні якої літаки ІЛ-78Т, Су-24МП, та інші.
У складі інших видів Збройних Сил України є авіаційні підрозділи і частини, що входять у склад таких родів військ (сил): у СВ армійська авіація, у ВМС - морська авіація.
САМОСТІЙНА РОБОТА:
- Повітряне командування «Захід».
- 76 окремий полк зв'язку й керування, Львів - 1 радіотехнічна бригада, с. Липники. - 114 бригада тактичної авіації (Івано-Франківськ, МІГ-29) - 7 бригада тактичної авіації (Староконстантинів, 2 бомбардувальні і 1 розвідувальна ескадрильї по 12 літаків у кожній. Усього 24 Су-24М (бойоготові 10) і 12 Су24МР (бойоготові 6) - 223 зенітно-ракетний полк (Стрий, 3 дивізіону " Бук-М1") - 11 зенітно-ракетний полк (Шепетовка, 3 дивізіону " Бук-М1") - 540 зенітно-ракетний полк ( Каменка-Бузская, 3 дивізіону С-200, 1 дивізіон С-300ПТ) |
- Повітряне командування «Центр».
- 31 окремий полк керування й зв'язки - окрема радіотехнічна бригада (Васильків, ) - 40 окрема радіотехнічна бригада (Харків) - 40 бригада тактичної авіації (Васильків, , МІГ-29) - 831 бригада тактичної авіації (Миргород, Полтавська обл., одна ескадрилья (і це бригада ) з 14 Су-27/Су-27УБ (Боєготово 7) - 9 бригада тактичної авіації (Озерне МІГ-29) - 96 зенітно-ракетна бригада (Даниловка Київська обл. 3 дивізіону З-200, 3 дивізіону З-300ПС) - 137 зенітно-ракетна бригада (Умань, Черкаська обл., 4 дивізіону З-300В1. Входить до складу ОСБР) - 120 зенітно-ракетна бригада (Харків, С-300ПТ) - 302 зенітно-ракетний полк (Харків, 3 дивізіону З-300ПТ) - 108 зенітно-ракетний полк (Золотоноша, Черкаська обл., 3 дивізіону " Бук-М1) - 138 зенітно-ракетний полк (Дніпропетровськ, 6 дивізіонів З-300ПТ) - 156 зенітно-ракетний полк (по дивізіону в Донецьку, Луганську, Маріуполі. " Бук-М1")
- Повітряне командування «Південь».
-43 окремий полк зв'язку й керування (Одеса) - 14 окрема радіотехнічна бригада (Одеса) - 299 бригада тактичної авіації (Кулбакіно,: 3 ескадрильї по 12 Су-25 у кожній - усього 36 Су-25, боеготові) - 160 зенітно-ракетна бригада (Одеса й дивізіон у Миколаєві, 4 дивізіону С-300ПТ, 4 дивізіону С-200М) - 208 зенітно-ракетна бригада (Херсон, 1 дивізіон С-300ПС, 2 дивізіону С-200М) - 301 зенітно-ракетний полк (Нікополь, 2 дивізіону С-300ПТ) - зенітно-ракетний полк (Первомайськ, 2 дивізіону З-300ПТ)
- Тактична група «Крим».
- окрема радіотехнічна бригада (ЛюбимовкаЛюбимова,Любимова, біля Севастополя) - 204 бригада тактичної авіації (Бельбек, 2 ескадрильї по 12 літаків, усього 24 МІГ-29 ) - 174 зенітно-ракетний полк (Дергачи, 3 дивізіону С-300 ПС)) - 50 зенітно-ракетний полк (Феодосія, 2 дивізіону С-300ПТ, 1 або 2 дивізіону С-200М) - 55 зенітно-ракетний полк (Євпаторія, 3 дивізіону (неповні - у полку всього 5 батарей) " Бук-М1")
САМОСТІЙНА РОБОТА:
Тактика - (з грецької- мистецтво побудови військ) теорія і практика підготовки і ведення бою підрозділами, частинами і з'єднаннями усіх родів і видів Збройних Сил.
Кожен вид Збройних Сил і рід військ виходячи з їх особливостей, поряд з загальновійськовою тактикою бою має і свою тактику. Тактика ВПС - це наука про закони, принципи, прийоми і способи ведення бойових дій авіаційними з'єднаннями, частинами і підрозділами.
Вона включає в себе тактику родів авіації: бомбардувальної, штурмової, винищувальної, розвідувальної, транспортної, спеціальної.
Тактика кожного роду ВПС розробляється на основі загальних для них положень тактики, базується на принципах загальної тактики з урахуванням призначення, особливостей, озброєння.

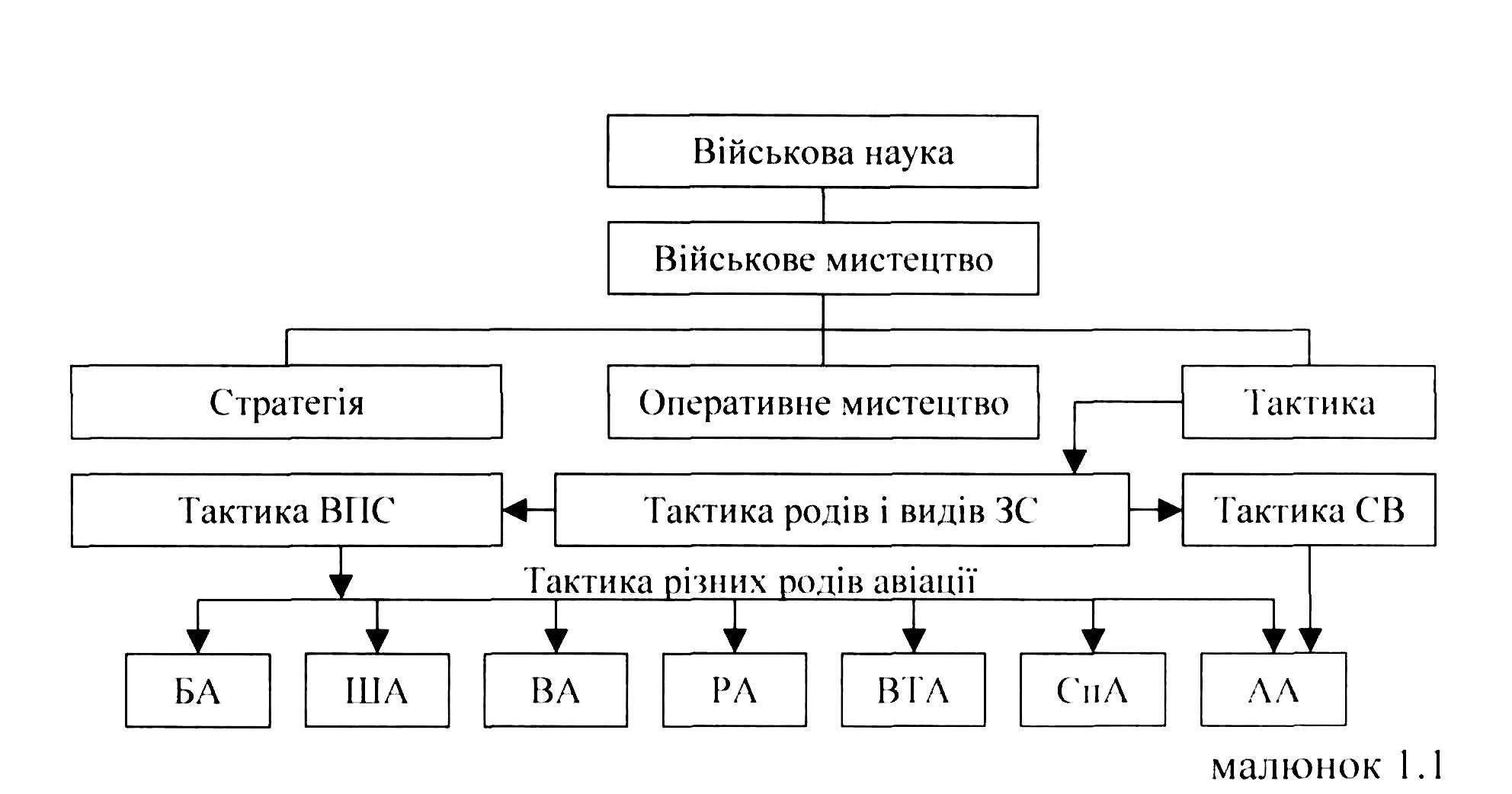

Військове мистецтво:
-це теорія і практика підготовки і ведення війни в цілому, операції і бою окремо;
-це військова майстерність використання сил і засобів для досягнення перемоги;
-це мистецтво військових начальників і усіх воїнів у розгромі ворога.
Військове мистецтво включає:
Стратегія вища область військового мистецтва, що охоплює питання планування і ведення стратегічних операцій, компаній і війни в цілому.
Оперативне мистецтво теорія і практика підготовки і ведення сумісних і самостійних операцій оперативними об'єднаннями видів ВПС на різних ТВД.
Заняття 1.2.Організаційна структура частині підрозділів авіації ПС.
Авіаційна бригада складається з управління і трьох-чотирьох авіаційних ескадрилій ,батальйону зв’язку і частин забезпечення.
Управління бригади включає:
командування /командир, заступники командира і ін./;
штаб;
служби /метеослужба, мед служба, ПДС і ін/
-Авіаційна ескадрилья - основний фактичний підрозділ: Виконує задачі самостійно або в складі авіаполку, складається з трьох ланцюгів/ТА/, або з 3-х загонів /ВА/.
-Авіаційний ланцюг /загін/ - тактичний авіаційний підрозділ.Ланцюг, як правило, складається з чотирьох літаків складу, загін – трьох.Ланцюг складається з пар, загін з екіпажів.
-Пара - первинний тактико-вогневий авіаційний підрозділ /авіаційна тактична одиниця/. Пара складається з двох екіпажів літаків і діє в складі ланцюга (загону) або самостійно, виконує окремі задачі поведенню повітряної розвідки, знешкодження одиночних літаків противника в повітрі або морських по одиночних цілей. -Екіпаж - бойова одиниця літаку.
Як показав досвід бойових дій авіації в війнах і військових конфліктах, висока ефективність авіаційних частин здебільшого визначаються ефективністю і якістю їх тилового забезпечення.
Тому для рішення задач тилового і за службами тилу технічного забезпечення авіаційних частин, а також для рішення задач, щодо маскування, захисту аеродромів і об’єктів на ньому від ЗМУ, їх охорони і оборони, авіаційним частинам підпорядковуються авіаційно-технічні частини, одною з яких є окремий батальйон аеродромно-технічного забезпечення /обатз/.
Обатз - призначений для безпосереднього тилового і за службами тилу технічного забезпечення авіаційного полку на одному-двох аеродромах.
У відповідності з призначенням на обатз покладаються подальші основні задачі:
утримання аеродромів і споруд на них в постійній експлуатаційній готовності (льотного поля, аеродромних споруд і доріг, під’їзних шляхів до аеродрому та інше );
своєчасне і безперебійне забезпечення матеріальними засобами авіаційних частин /харчі, ПММ, боєприпаси, запасні частини і т. д./;
пере візка наземних ешелонів авіаційних підрозділів та частин автомобільним транспортом при їх перебазуванні;
аеродромно-технічне забезпечення підготовки літаків до польотів /забезпечення ПММ, автотранспортом і інше./;
забезпечення харчуванням і лазньо - пральне обслуговуванняо собового складу,
утримання в експлуатаційній готовності, ремонт і евакуація техніки батальйону,
евакуація поранених і хворих, надання їм медичної допомоги, проведення санітарно-гігієнічних, протиепідемічних заходів і ветеринарно-санітарного нагляду,
проведення заходів щодо охороні навколишнього середовища;
• участь в плануванні і проведенні заходів з хімічного забезпечення, охороні, обороні і маскуванню аеродрому і об’єктів на ньому.
Організаційно окремий батальон аеродромно-технічного забезпечення (обатз) входить в склад авіаційної бригади , і підпорядковується їй в питаннях забезпечення життєдіяльності бригади.
Окремий батальон аеродромно-технічного забезпечення складається з
управління;
основних підрозділів;
підрозділів забезпечення.
Управління включає: командування, штаб і служби. Службами батальону є:
-інженерно-аеродромна;
-медична ;
-хімічна ;
-маскувальна і мінопідривна ;
-авіаційно-технічна;
-авіаційного озброєння ;
-паливних і мастильних матеріалів ;
-автомобільна і електрогазова ;
-продовольча ;
-майнова ;
-фінансова;
Основними підрозділами є:
аеродромно-експлуатаціина рота;
технічні роти;
рота охорони;
група газо- забезпечення.
До підрозділів забезпечення відносяться:
взвод хімічного захисту, ТЕЧ, медичний пункт с лазаретом, клуб, хоз. команда, їдальні ,льотна інженерно-технічна та сержантського і рядового складу, хлібопекарня, команда протипожежного захисту і рятувальних робіт, склади АТТ, авіаційно-ракетного озброєння і боєприпасів, авіаційного палива, технічного майна та інші .
Крім обатз життєдіяльність авіаполку на аеродромі забезпечує окремий батальйон зв’язку і радіотехнічного забезпечення /обз РТЗ/.
Обз РТЗ - це окрема частина, яка входить в склад авіаційної дивізії. Вона підпорядкована командиру дивізії /корпусу/, а в оперативному відношенні - командиру авіаполку, якому вона придана В спеціальному відношенні обз РТЗ підкоряється начальнику зв’язку і РТЗ польотів авіаційної дивізії /корпусу/.
Основні задачі обз РТЗ
-підтримка безперервного зв’язку командира і штабу авіабригади з вищестоящими штабами, підпорядкованими підрозділами, взаємодіючими частинами і підрозділами;
-забезпечення надійного радіозв’язку ПУ аб з літаками в повітрі;
-забезпечення КП даними про повітряну, радіаційну і метеорологічну обстановку,
-радіолокаційне забезпечення польотів авіаполку в ПМУ, СМУ, вдень і вночі, наведення літаків на ціль, контроль за польотами;
-РТЗ управління авіацією, літаководіння, цілевказанні, взаємного розпізнавання, зльоту і посадки літаків, контролю і регулювання польотів.
Організаційно обз РТЗ складається з управління;
основних підрозділів;
підрозділів обслуговування.
Управління включає: командування, штаб і служби.
Основними підрозділами є:
2 роти /основного і запасного аеродромів/;
вузол зв’язку і РТЗ аеродрому.
Передавальний і приймальний центри.
Рота складається з: радіо взводу, взводу зв’язку і ЗАС, взводу РТЗ, групи радіотехнічної системи ближньої навігації (РСБН) і посадочно -радіомаячної групи (ПРГ), групи радіолокаційної системи посадки (РСП), інших відділень і груп.
Вузол зв’язку і РТЗ включає: групу радіозв"язку і об’єктивного контролю /РС і ОКУ, прийомно-передаючий центр /ППцентр/, телефоно-телетрафну станцію ЛТ стани, інш. відділення і групи.
ЗАВДАННЯ ! Намалювати схеми організаційних структур авіаційної бригади, ОБАТЗ, ОБЗ РТЗ.

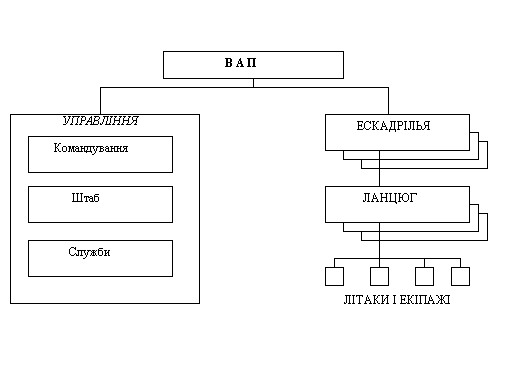

Організаційна структура авіаційного полку

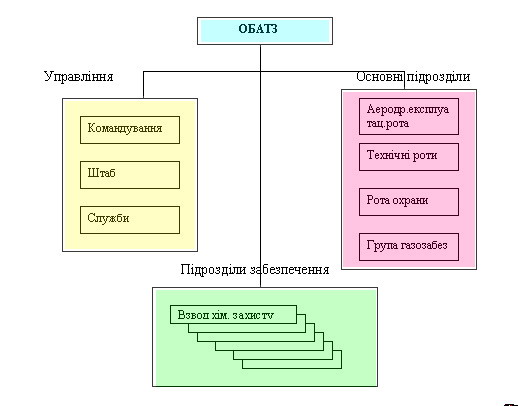

Організаційна структура ОБАТЗ
Організаційна структура ОБЗ РТЗ
Самостійна робота
ОСНОВНІ ЛЬОТНО-ТЕХНІЧНІ ДАНІ Су-25т
Призначення-штурмовик,для знищення броньованої техніки,живої сили и укріплень в тактичній глибині.
Розмах крила 14.4 м
Довжина літака 153м
Висота літака 5.2 м
Маса 16.5 -19.5 т
Двигуни 2 ТРД Р-195
Тяга 2х4500кгс
Потолок 10 км Максимальна швидкість 950 км/год. Екіпаж 1 чол.
Озброєння ЗО-мм двоствольна пушка ГШ-30-2, УР "повітря-повітря"Р-60М/Р-73, УР "повітря-земля", НУР, бомби (коректує мі, касетні) Дальність польоту 1250 км

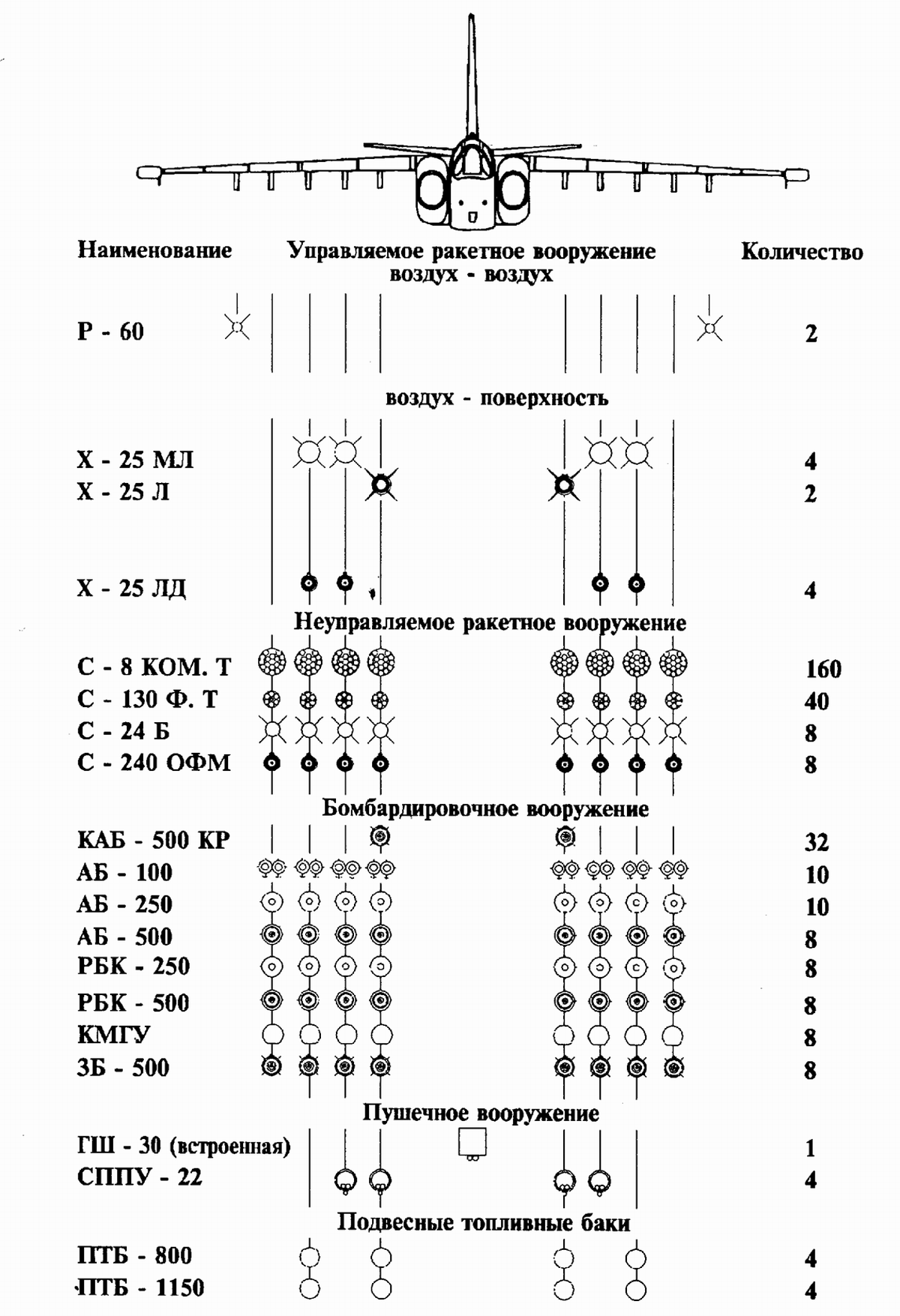

Варіанти бойового завантаження літака Су-25
Бойові можливості авіаційної ескадрильї Су-25 Т по нанесенню удару по наземним цілям.(варіант бойового завантаження вибрати самостійно)
Основні характеристики літака Іл.-76.
|
Ил-76 |
|
Показники |
|
|
Екіпаж,чол |
7 |
|
Макс. взл вага, т |
190 |
|
Макс.шв.польоту ,км.год. |
870 |
|
Практ. потолок,м |
12200 |
|
Макс. дальн. польоту, км |
4000 |
|
Макс. десантна нав. ,т |
48 |
|
Кільк. перевозимих |
126 |
|
десантів, люд |
|
|
Кільк. перевозимих |
225 |
|
солдат, |
|
|
артилерійське |
2хГШ -23 |
|
|
|
|
бомбардувальне |
4 місця |
|
|
підвіски |
|
|
до 2т |
|
Можливості літака-перехоплювача Су-27 по знищенню повітряних цілей. (Вибрати варіант бойового завантаження самостійно)
:При бойовому завантаженні 4 керовані ракети Р-73. ; керовані ракети Р-27 Р і 4 керовані ракети Р-27 Т. Можливо знищити до двох бомбардувальників В-1 В,або до 4 штурмовиків А-10,або 1-2 винищувач типа Ф-15.
