1.3. Содержание и оформление пояснительной записки
Пояснительная записка должна состоять из следующих разделов: введение; техническое задание на проектирование; расчеты, подтверждающие работоспособность разработанной конструкции изделия; описание конструкции-изделия; технико-экономическое обоснование выбранного конструктивного варианта изделия; требования безопасности к изделию.

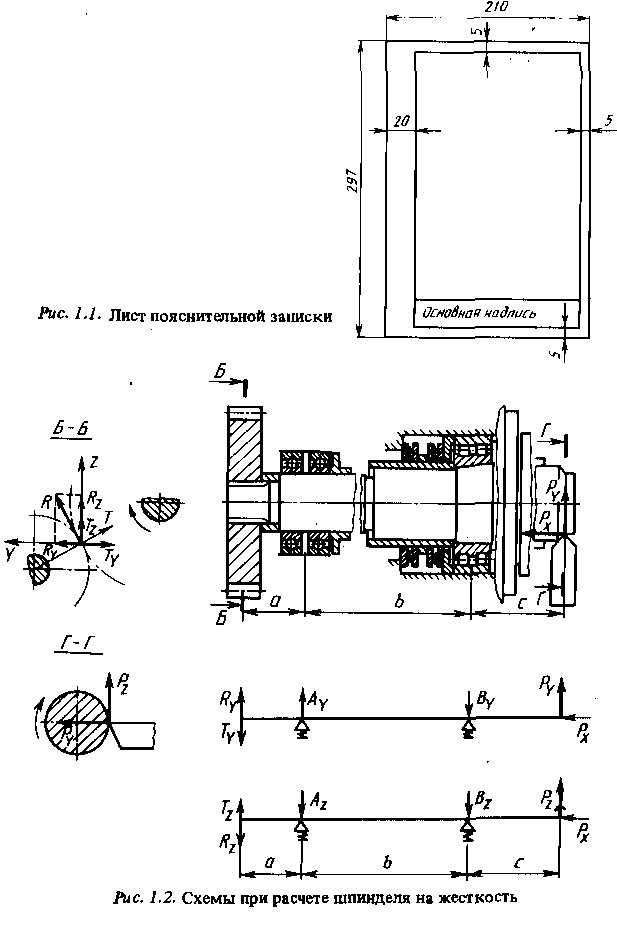

В начале пояснительной записки помещают титульный лист, задание на курсовое проектирование, аннотацию и содержание, в конце - список литературы и приложение. Пояснительная записка выполняется на стандартных листах писчей бумаги формата 11 (рис. 1.1).
В курсовом проекте определяют основные параметры проектируемого узла и его деталей: модули и геометрические параметры зубчатых колес, диаметры валов, размеры деталей муфт и т.д. Они являются результатом расчетов на прочность, жесткость, точность, виброустойчивость, надежность.
Расчет объекта (сопряжения, детали, узла, изделия в целом) должен содержать следующие элементы:
Эскиз или схему объекта, которые можно вычерчивать в произвольном масштабе.
Задачу расчета, в которой указывается, что требуется определить при расчете.
Данные для расчета.
Допущения (условия), при которых выполняется расчет,
5, Собственно расчет.
6. Заключение.
Э с к и з или с х е м а должны давать четкое представление о рассчитываемом объекте. Сначала изображают его полуконструктивную схему, на которой показывают источники, направления действия и места приложения нагрузок и обозначают буквами основные размеры. При этом необходимо учитывать нагрузки, действующие в разные моменты работы станка: при пуске, торможении, реверсировании, установившемся движении.
На основе полуконструктивной формируют расчетную схему объекта, которая может состоять из нескольких частных схем. Примеры полуконструктивной и расчетной схем при расчете шпинделя на жесткость приведены на рис. 1.2.
Результаты расчетов однотипных элементов (размеров зубчатых колес, диаметров валов, шпонок, шпицев и т.д.) целесообразно представлять в виде таблиц. Например, определение размеров зубчатых колес можно оформить следующим образом.
По найденным значениям числа зубьев z и модуля т определяем делительный диаметр колес
d = mz , диаметр вершин зубьев
da = d+2m, ширину венца
b= ψ т и заносим их значения в табл .1,1.

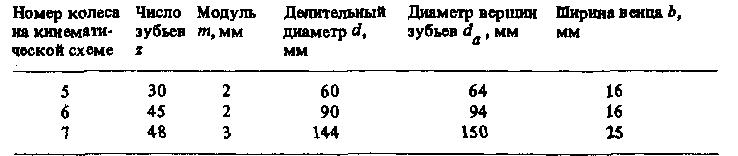

Табл.1.1.Размеры зубчатых колес, мм
В качестве символов, входящих в формулы, принимают стандартные обозначения. Значения символов и коэффициентов расшифровывают непосредственно под формулой. Первая строка расшифровки начинается словом "где", после которого двоеточие или тире не ставят. Объяснение значения каждого символа начинается с новой строки. Символы расшифровывают в той последовательности, в которой они используются в формуле.
Формулы, на которые в последующем делаются ссылки, нумеруют арабскими цифрами в круглых скобках на правой стороне листа. Ссылки на номер формулы в тексте приводят в круглых скобках.
Пример- Тяговое усилие определяется по формуле
Q=PX+ f*Rt , (8)
где Рх - составляющая силы резания в направлении подачи, Н; f- коэффициент трения в направляющих; Rf - реакции в направляющих, Н.
Иллюстрации выполняют в соответствии с ЕСКД, помещают в тексте пояснительной записки и нумеруют арабскими цифрами. Иллюстрации должны иметь наименования: "Рис. 5.Расчетная схема шпинделя" и по необходимости поясняющие данные составные части изделия на иллюстрации обозначают арабскими цифрами в виде позиций, элементы деталей (отверстия, канавки и тд.) — прописными буквами русского алфавита,
В тексте ссылки на иллюстрации делают по типу: "на рис. 5 показано...", "на кинематической схеме (рис. 8) зубчатое колесо ...", "расчетная схема шпинделя (см. рис. 10)...", Последняя запись представляет ссылку на ранее приведенную иллюстрацию.

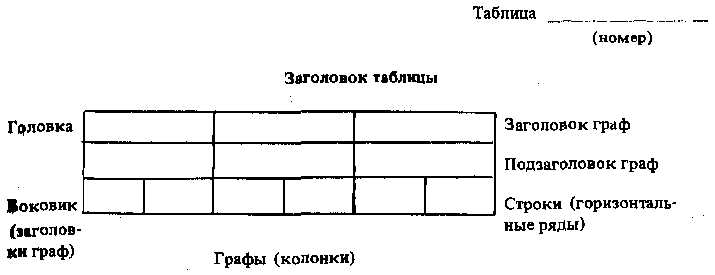

Таблица (см. ниже) имеет заголовок, помещаемый посредине над ней. Заголовки и подзаголовки граф записывают в единственном числе без знаков препинания в конце. При необходимости графы нумеруют.
Единицы физических величин указывают в заголовках граф. Общую для всех данных единицу приводят в названии таблиц, В заголовках и подзаголовках граф можно использовать буквенные обозначения, если заменяемые ими понятия приведены на иллюстрации или объяснены в тексте. При отсутствии Некоторых данных в таблице ставят прочерк.
В пределах всей пояснительной записки таблицы нумеруют арабскими цифрами. Ссылки на таблицу, имеющую номер (например, 7), делают следующим образом: "... в табл. 7.,.". При отсутствии номера слово "таблица" пишут без сокращения,
Текст пояснительной записки пишется от руки; размер шрифта — от 2,5 до 5 мм. Расстояние между строчками должно быть 7 „.10 мм, расстояние от границ текста до рамки вверху и внизу страницы составляет около 10 мм. слева - 5 мм, справа - 3 мм.
Текст пояснительной записки разделяется на части, которые должны иметь порядковые номера, обозначаемые цифрами с точкой. Части при необходимости разделяются на более мелкие, которые также нумеруются. Например:
2. Кинематический расчет коробки скоростей
Определение диапазона регулирования частоты вращения шпинделя
Определение знаменателя геометрической прогрессии ряда частот
Определение числа зубьев колес
Расстояние между заголовками и текстом должно составлять 15 мм. В начале пояснительной записки помещают содержание, включающее наименования пунктов и номера страниц. В конце записки приводят список литературы, которая была использована при выполнении, За образец можно взять список литературы в данном пособии.
Нe допускаются сокращения слов, кроме общепринятых или установленных стандартами. Например, нельзя писать "коэф." или "коэф-т" вместо слова "коэффициент", "напр." или "напряж." вместо слова "напряжение". Не допускается сокращать наименования единиц физических величин при отсутствии числовых значений. Исключения составляют случаи, когда производится расшифровка буквенных обозначений, входящих в формулы, и когда единицы физических величин приводятся в таблицах. Не допускается использовать без цифр знаки ≥, ≤, ≠ , №, % ,
В пояснительной записке следует применять установленные стандартами буквенные обозначения величин, условные графические обозначении и символы в формулах.
