6.2. Указания по выполнению и оформлению задания

Чертеж схемы в соответствии с вариантом (таблица 7) выполнить на формате А4 с перечнем элементов, расположенном на этом же формате (рисунок 8).

При выполнении схемы использовать 0 слой, слои вспомогательный, схема, текст, контур.

Выполнение схемы включает следующие этапы:

– вычерчивание условных графических обозначений электрических элементов и устройств [5], использовать 0 слой;

– создание блоков из условных графических обозначений электрических элементов и устройств;

– вычерчивание непосредственно самой схемы, используя созданные блоки электрических элементов и устройств, (использовать слой схема);

– выполнение перечня элементов и основной надписи (использовать слои контур, текст).

Рисунок 8

6.3. Пример выполнения схемы электрической принципиальной

6.3.1. Выполнение условных графических обозначений элементов схемы.

Все графические элементы схемы выполнить в 0 слое.

Вычерчивание контакта неразборного соединения электрического металлического (рисунок 9).

Рисунок 9

Для вычерчивания условного графического обозначения контактов неразборных соединений электрических металлических на схемах достаточно выполнить изображение зачерненного круга по размерам, указанным на рисунке 9.

Последовательность вычерчивания: выполнить окружность диаметром 1.5 мм (команда КРУГ), заштриховать окружность (команда ШТРИХОВКА (solid) (рисунок 10), возможно использовать команду КОЛЬЦО с внутренним диаметром равным нулю.

Рисунок 10

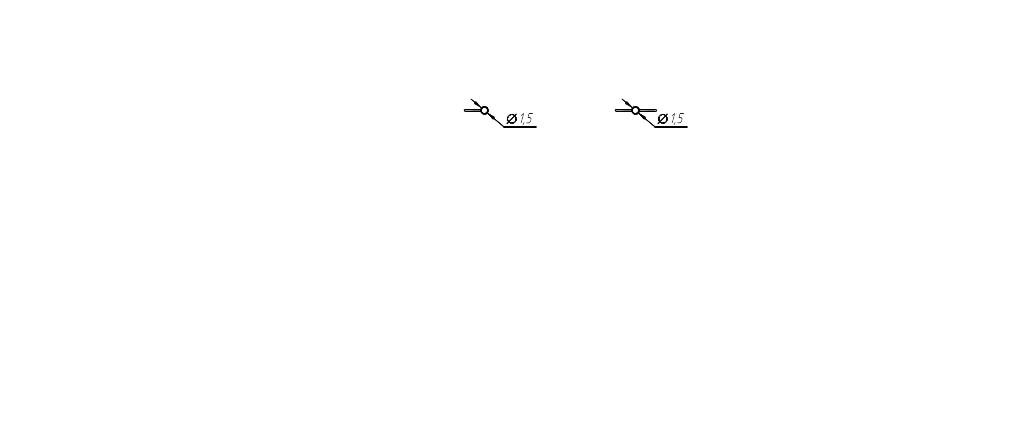

Вычерчивание контакта разборного соединения электрического (рисунок 11).

Для вычерчивания условного графического обозначения контактов разборных соединений электрических на схемах достаточно выполнить изображение кольца по размерам, указанным на рисунке 11.

Рисунок 11

Последовательность вычерчивания: выполнить кольцо (внутренний диаметр 1 мм, внешний диаметр 1,5 мм) (команда КОЛЬЦО ).

Вычерчивание резистора (рисунок 12)

Рисунок 12

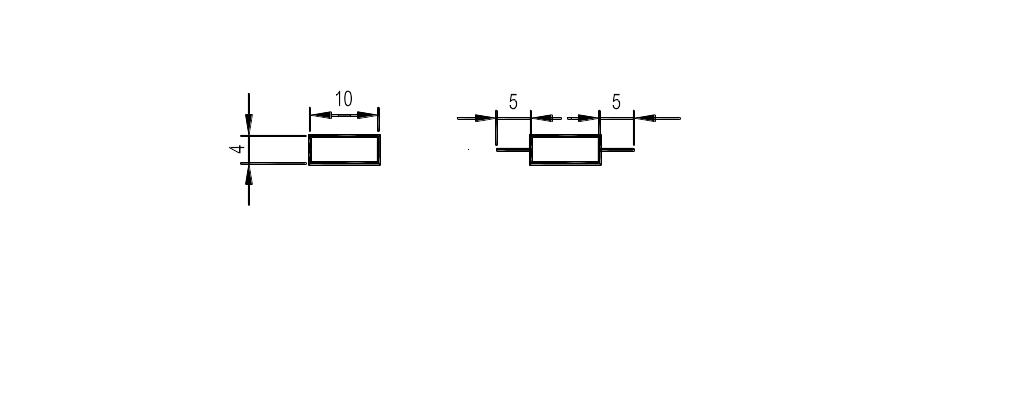

Последовательность вычерчивания: выполнить прямоугольник, выполнить выводы резистора отрезками длиной 5 мм из середин наименьших сторон прямоугольника (команда ОТРЕЗОК) (рисунок 13).

Рисунок 13

Вычерчивание диода (рисунок 14).

Рисунок 14

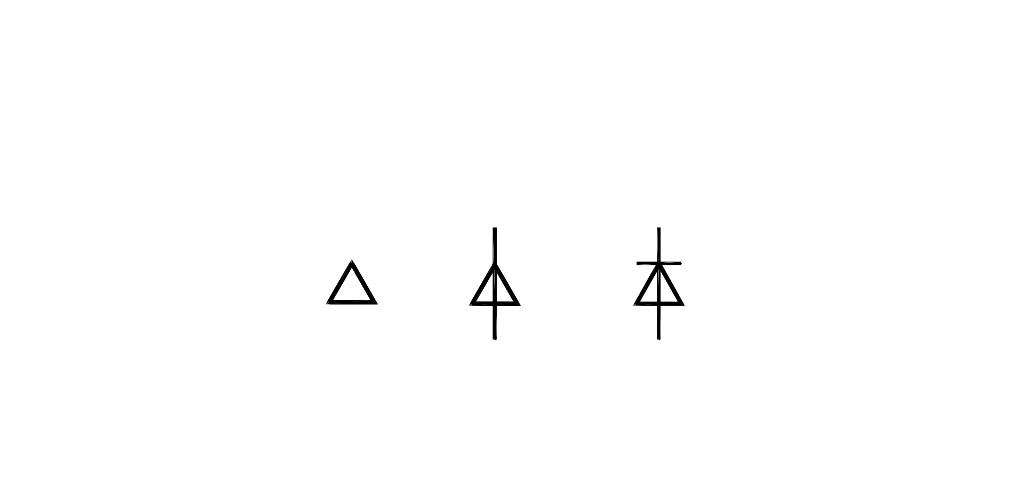

Последовательность вычерчивания: выполнить треугольник со стороной 6 мм (команда МНОГОУГОЛЬНИК, ключ СТОРОНА). Провести вертикальный и горизонтальный отрезки через верхнюю вершину треугольника (команда ОТРЕЗОК) (рисунок 15).

Рисунок 15

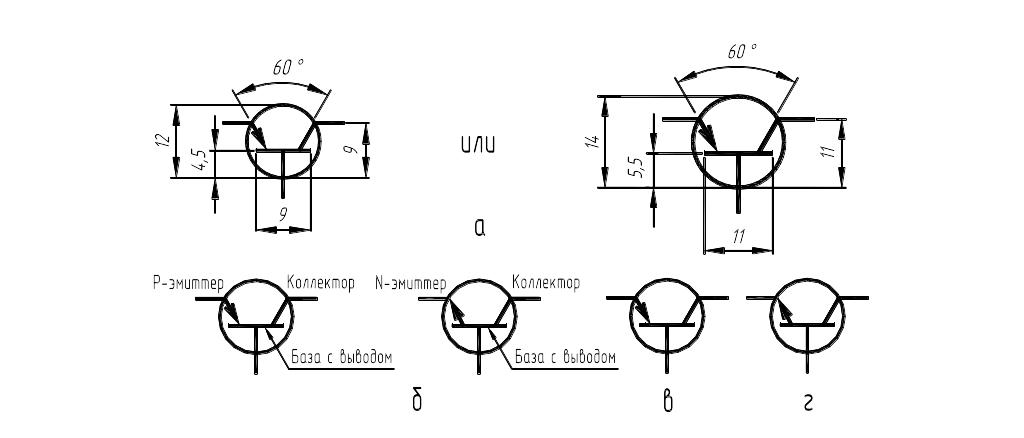

Вычерчивание транзистора (рисунок 16).

Рисунок 16

а – размеры условного графического обозначения транзистора; б – наименование электродов (выводов) транзистора; в – транзистор с PN переходом типа PNP; г – транзистор с PN переходом типа NPN.

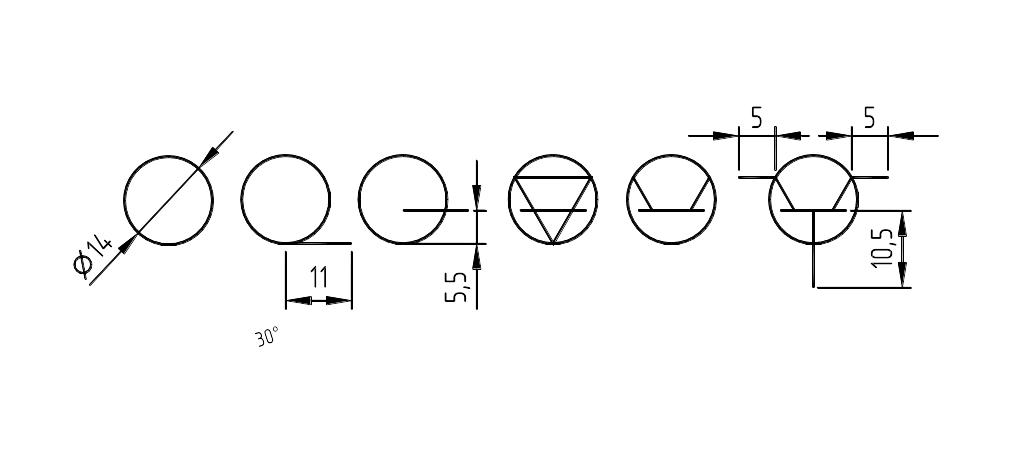

Последовательность вычерчивания транзистора: выполнить окружность диаметром 14 мм (команда КРУГ), рисунок 17; провести горизонтальный отрезок длиной 11 миллиметров методом НАПРАВЛЕНИЕ – ДЛИНА (команда ОТРЕЗОК, режимы ОБЪЕКТНАЯ ПРИВЯЗКА, ОРТО); Первая точка: КВАДРАНТ (нижняя часть окружности), Следующая точка: сместить прицел ВПРАВО, на клавиатуре набрать 11 – ДЛИНУ отрезка. Перенести отрезок на 5.5 мм ВВЕРХ в область окружности (команда ПЕРЕНЕСТИ, режим ОРТО). Перенести отрезок на 5.5 мм ВЛЕВО (команда ПЕРЕНЕСТИ, базовая точка – левый край отрезка, режимы ОБЪЕКТНАЯ ПРИВЯЗКА, ОРТО). Выполнить треугольник, вписанный в окружность, (команда МНОГОУГОЛЬНИК); обрезать часть треугольника (команды РАСЧЛЕНИТЬ, ОБРЕЗАТЬ; режущая кромка – отрезок длиной 11); стереть верхнюю сторону треугольника (команда СТЕРЕТЬ), вычертить выводы – горизонтальные и вертикальный отрезки (команда ОТРЕЗОК).

Рисунок 17

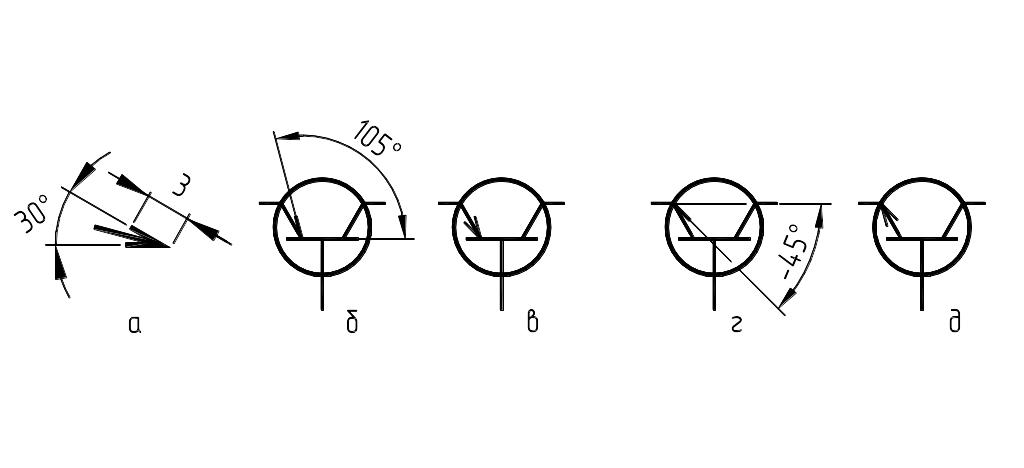

Для завершения изображения транзистора вычертить стрелку эмиттера. Стрелку эмиттера можно представить в виде двух отрезков, пересекающихся под углом 30 градусов. Рисунок 18а иллюстрирует размеры условного графического обозначения стрелки эмиттера.

Рисунок 18

Для изображения транзистора с PN переходом типа PNP (рисунки 16в, 18в) необходимо вычертить стрелку, направленную острием к базе. При этом следует включить режим ОТС–ПОЛЯР в строке СОСТОЯНИЕ и вычертить отрезок длиной 3 мм под углом 15 градусов к выводу эмиттера в следующей последовательности: (команда ОТРЕЗОК, режим ОБЪЕКТНАЯ ПРИВЯЗКА) Первая точка: пересечение базы и вывода эмиттера. Следующая точка: @*3<105 (3 – длина отрезка, 105 – угол поворота отрезка в градусах, отсчитываемый от горизонтали против часовой стрелки и, соответственно, повернутый на 15 градусов относительно нижнего конца вывода эмиттера).

Завершить выполнение стрелки. Команда ЗЕРКАЛО: Выберите объекты: прицелом выбираем отрезок 3 мм; Первая точка оси отражения: прицелом указываем на точку пересечения базы и вывода эмиттера (режим ОБЪЕКТНАЯ ПРИВЯЗКА). Вторая точка оси отражения: прицелом указываем на точку пересечения базы и вывода эмиттера. Обводим изображение стрелки полилинией (рисунок 18в).

Для изображения транзистора с PN переходом типа NPN (рисунки 16г, 18д) следует вычертить стрелку, направленную острием вверх от базы. В этом случае вычерчивается отрезок длиной 3 мм под углом 15 градусов к выводу эмиттера: (команда ОТРЕЗОК, режим ОБЪЕКТНАЯ ПРИВЯЗКА) Первая точка: пересечение вывода эмиттера и окружности диаметром 14 мм. Следующая точка: @*3<–45 (3 – длина отрезка, – 45 – угол поворота отрезка в градусах, отсчитываемый от горизонтали по часовой стрелке и, соответственно, повернутый на 15 градусов относительно верхнего конца вывода эмиттера).

Завершаем выполнение стрелки. Команда ЗЕРКАЛО: Выберите объекты: прицелом выбираем отрезок 3 мм; Первая точка оси отражения: прицелом указываем на точку пересечения вывода эмиттера и окружности, (режим ОБЪЕКТНАЯ ПРИВЯЗКА). Вторая точка оси отражения: прицелом указываем на точку пересечения базы и вывода эмиттера. Обводим изображение стрелки полилинией (рисунок 18д).

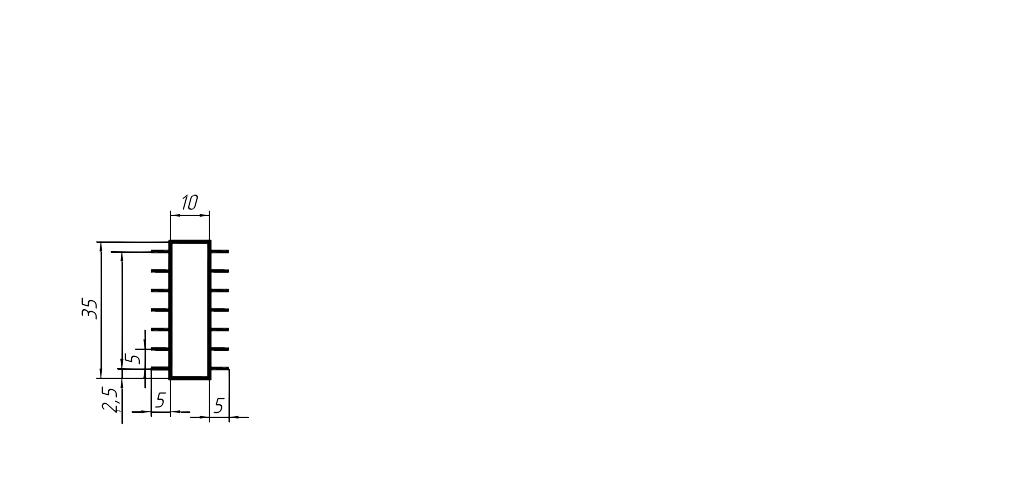

Вычерчивание микросхемы (рисунок 19).

Рисунок 19

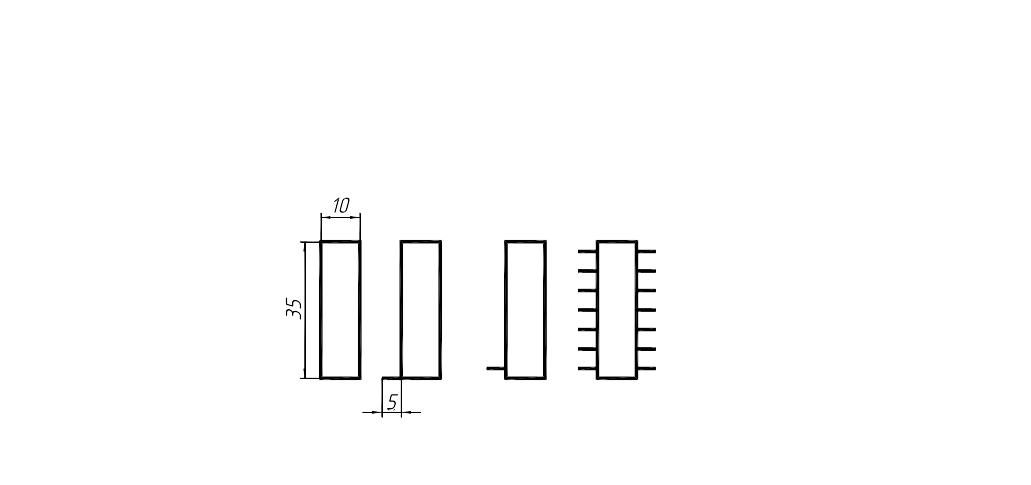

Последовательность вычерчивания микросхемы (рисунок 20): вычертить прямоугольник; вычертить отрезок длиной 5 мм в левом нижнем углу прямоугольника; перенести отрезок длиной 5 мм на 2,5 мм вверх (команда ПЕРЕНЕСИ). Вычертить n отрезков, в зависимости от количества выводов n на схеме (команда МАССИВ: прямоугольный массив, столбцов 2, рядов n, расстояние между рядами 5, между столбцами 15).

Рисунок 20

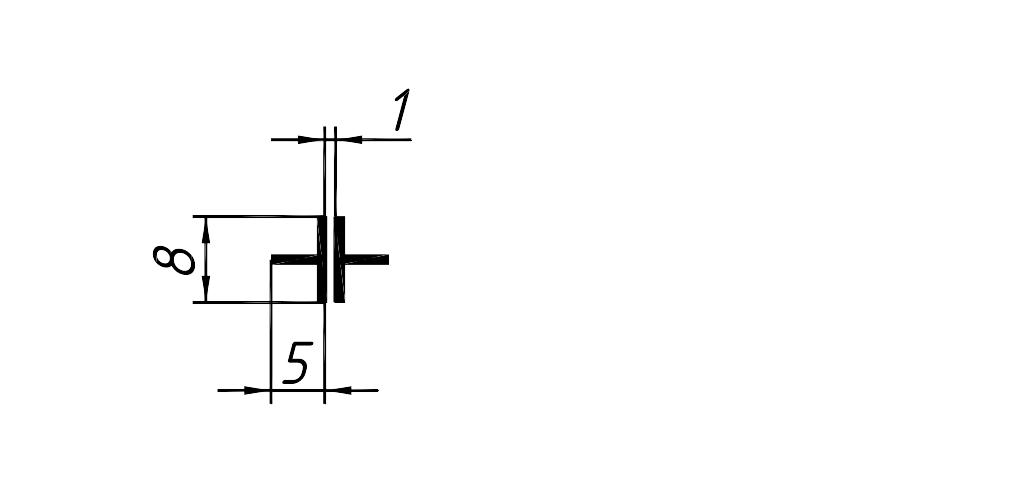

Вычерчивание конденсатора (рисунок 21).

Рисунок 21

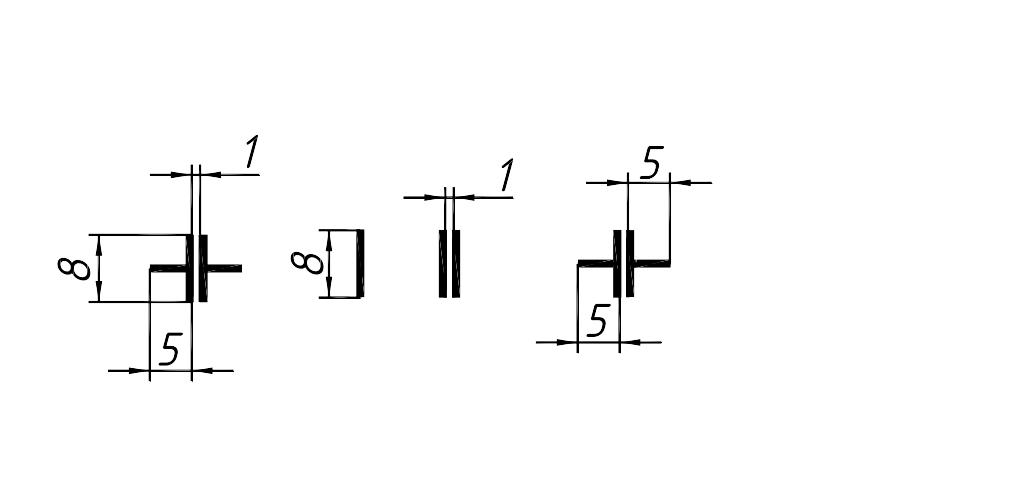

Последовательность вычерчивания конденсатора (рисунок 22): вычертить вертикальный отрезок 8 мм, вычертить второй такой же отрезок, параллельно первому (команда КОПИРОВАТЬ или ПОДОБИЕ, расстояние между отрезками 1,4 мм), через середины каждого из отрезков провести горизонтальные отрезки длиной 5 мм.

Рисунок 22
