3. Выполнение чертежа зубчатого колеса
3.1. Исходные данные и варианты задания
Исходные данные для выбора параметров цилиндрического прямозубого зубчатого колеса в мм, кроме числа зубьев Z, приведены в таблице 2. На рисунке 1 представлены основные элементы зубчатого колеса.
3.2. Указания по выполнению и оформлению задания
Выполнить чертеж зубчатого колеса (рисунок 2), состоящий из двух видов – главного и вида слева, на формате А4 (210х297) в соответствии с ГОСТ 2.402-68. Осевую линию главного вида расположить параллельно нижней рамке листа. На главном виде выполнить полный разрез колеса, причем зубья показать не рассеченными, линии вершин и впадин зубьев изобразить сплошной толстой основной линией, линию делительной окружности – штрихпунктирной линией.
На виде слева допускается показать часть изображения, но такую, чтобы сохранить полное изображение отверстия для вала. Размеры шпоночного паза выбрать из таблицы 3. Окружность вершин зубьев на виде слева изобразить сплошной толстой линией, окружность впадин – сплошной тонкой, делительную окружность – штрихпунктирной тонкой линией.
Проставить необходимые размеры, выбрав их из таблицы 2, как показано на образце (рисунок 2).
Выполнить таблицу основных характеристик зубчатого колеса с его изображением, (размеры таблицы показаны на образце). В задании таблица сокращена и содержит только три параметра. Более подробное описание последовательности выполнения чертежа зубчатого колеса приведено в методических указаниях [1,2].
Таблица 2 – Значения основных параметров цилиндрических зубчатых колес
Вариант |
m |
Z |
De |
D |
Dа |
Df |
B |
d |
Dст |
Lст |
1 |
4 |
30 |
36 |
120 |
128 |
110 |
24 |
39,3 |
58 |
43 |
2 |
2 |
50 |
30 |
100 |
104 |
95 |
12 |
33,3 |
48 |
36 |
3 |
2 |
50 |
40 |
100 |
104 |
95 |
12 |
43,3 |
64 |
48 |
4 |
5 |
20 |
46 |
100 |
110 |
88 |
30 |
49,8 |
74 |
55 |
5 |
3 |
35 |
34 |
105 |
111 |
98 |
18 |
37,3 |
54 |
41 |
6 |
5 |
20 |
44 |
100 |
110 |
88 |
30 |
47,3 |
70 |
53 |
7 |
4 |
18 |
24 |
72 |
80 |
62 |
24 |
27,3 |
38 |
29 |
8 |
3 |
24 |
26 |
72 |
78 |
65 |
18 |
29,3 |
42 |
31 |
9 |
5 |
17 |
28 |
85 |
95 |
73 |
30 |
31,3 |
45 |
34 |
10 |
3 |
25 |
32 |
75 |
81 |
68 |
18 |
31,3 |
51 |
38 |
11 |
2 |
40 |
30 |
80 |
84 |
75 |
12 |
33,3 |
48 |
36 |
12 |
4 |
20 |
36 |
80 |
88 |
70 |
24 |
39,3 |
58 |
43 |
13 |
5 |
16 |
38 |
80 |
90 |
68 |
30 |
41,3 |
61 |
46 |
14 |
3 |
30 |
42 |
90 |
96 |
83 |
18 |
45,3 |
67 |
50 |
15 |
4 |
26 |
36 |
104 |
112 |
94 |
24 |
39,3 |
58 |
43 |
16 |
7 |
25 |
40 |
175 |
189 |
158 |
42 |
43,3 |
64 |
48 |
17 |
8 |
25 |
54 |
200 |
216 |
180 |
48 |
58,3 |
86 |
65 |
18 |
6 |
30 |
50 |
180 |
192 |
165 |
36 |
53,8 |
80 |
60 |
19 |
7 |
30 |
44 |
210 |
224 |
193 |
42 |
47,3 |
70 |
53 |
20 |
5 |
40 |
54 |
200 |
210 |
188 |
30 |
58,3 |
86 |
65 |
21 |
6 |
35 |
42 |
210 |
222 |
195 |
36 |
45,3 |
67 |
50 |
22 |
3 |
50 |
52 |
150 |
156 |
143 |
18 |
56,3 |
83 |
62 |
23 |
4 |
45 |
60 |
180 |
188 |
170 |
24 |
64,4 |
96 |
72 |
24 |
5 |
30 |
44 |
150 |
160 |
138 |
30 |
47,3 |
70 |
53 |
25 |
6 |
30 |
42 |
180 |
192 |
165 |
36 |
45,3 |
67 |
50 |
26 |
6 |
20 |
46 |
120 |
132 |
105 |
36 |
49,8 |
74 |
55 |
27 |
8 |
25 |
50 |
200 |
216 |
180 |
48 |
53,8 |
80 |
60 |
28 |
7 |
20 |
48 |
140 |
154 |
123 |
42 |
51,8 |
77 |
58 |
29 |
6 |
25 |
46 |
150 |
162 |
135 |
36 |
49,8 |
74 |
55 |
30 |
5 |
30 |
40 |
150 |
160 |
138 |
30 |
43,3 |
64 |
48 |
Рисунок 1
Таблица 3 – Шпонки призматические и пазы для них (ГОСТ 23360-78)
|
|||||
d |
b |
h |
t1 |
t2 |
l |
17….22 |
6 |
6 |
3,5 |
2,8 |
На 10 мм короче длины ступицы. Примечание: длину шпонки l cледует выбирать из ряда:…12, 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90,… |
22….30 |
8 |
7 |
4 |
3,3 |
|
30….38 |
10 |
8 |
5 |
3,3 |
|
38….44 |
12 |
8 |
5 |
3,3 |
|
44….50 |
14 |
9 |
5,5 |
3,8 |
|
50….58 |
16 |
10 |
6 |
4,3 |
|
58….65 |
18 |
11 |
7 |
4,4 |
|

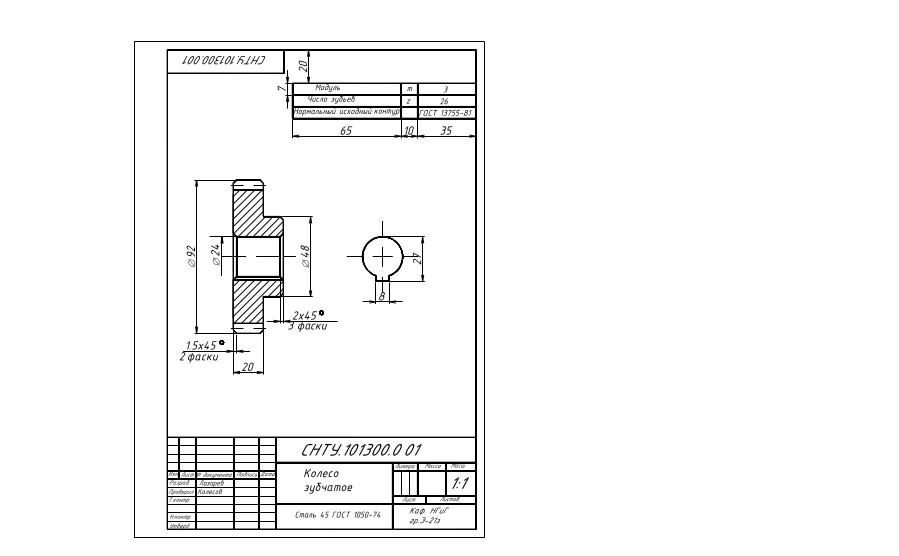

Рисунок 2
