8 Розрахунок кола дільника

Знаходимо струм дільника:

I_Д= 5·I_Б0= 5·150·10^–6= 0,75ּ10^–3 А=0,75 мА.

Знаходимо опір резистора R₂:

Вибираємо R₂=3000 Ом.

Р_R2= I_Д²· R₂=(0,75·10^–3)²·3000=1,70 мВт.

Тоді тип R₂: МЛТ–0,125–3 кОм±5%.

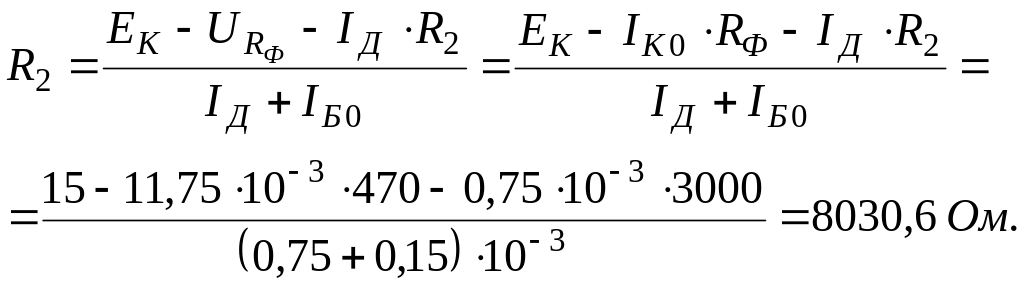

Знаходимо опір резистора R₁:

Вибираємо R₁=8200 Ом.

Р_R1= (I_Д+ I_Б0)²· R₁=(0,75+0,15)²·10^–6·8200=6,64 мВт.

Тоді тип R₁: МЛТ–0,125–8,2 кОм±5 %.

9 Розрахунок вихідного трансформатора

Знаходимо опір навантаження колекторного кола VT₁ по змінному струму:

.

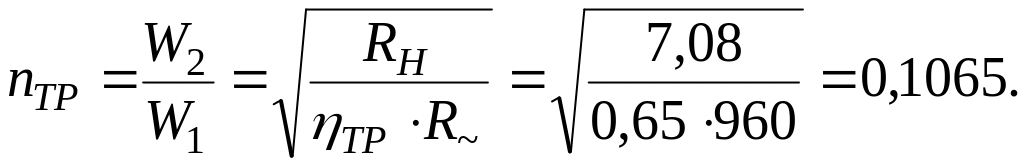

Коефіцієнт трансформації знаходимо за формулою:

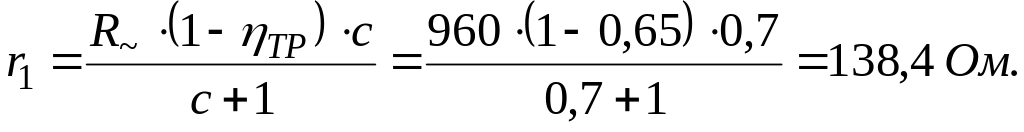

Знаходимо активний опір первинної обмотки

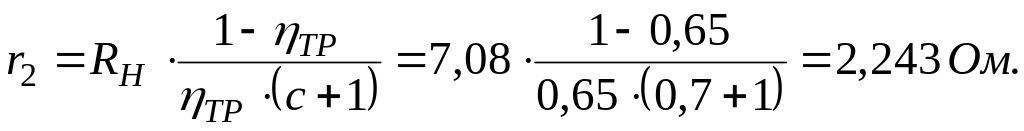

Знаходимо активний опір вторинної обмотки

де с=(0,50,7)

За одержаними даними вибираємо типовий трансформатор ТМ10-18, параметри якого:

Номінальна потужність Р_НОМ=0,01 В·А.

Вхідний опір R_ВХ=2256 Ом.

Вихідний опір R_ВИХ=35 Ом.

Коефіцієнт трансформації n=0,135.

Опір первинної обмотки по постійному струму r₁= 166 Ом.

Опір вторинної обмотки по постійному струму r₂= 2,8 Ом.

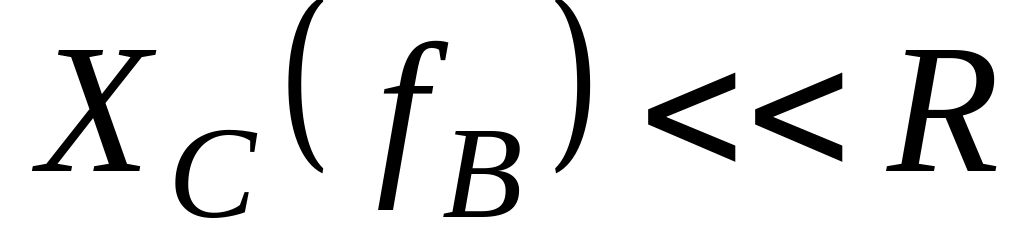

10 Розрахунок блокуючих конденсаторів С_Ф,С_Е

звідси

Знаходимо ємність конденсатора С_Ф:

U_СФmax=2·I_К0 R_Ф=2·11,75·10^–3·470=11,05 В.

Вибираємо С_Ф=0,22 мкФ. Тоді тип С_Ф: К53–1–0,22 мкФ±20%–20 В.

Знаходимо ємність конденсатора С_Е:

U_СЕmax=2·I_Е0 R_Е=2·(11,75+0,15)·10^–3·130=3,094 В.

Вибираємо С_Е =1,5 мкФ. Тоді тип С_Е: К53-1-0,75±20%–20 В.

11 Визначення вхідних параметрів каскаду

Знаходимо вхідний опір каскаду:

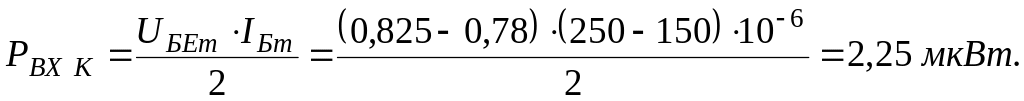

Знаходимо вхідну потужність каскаду

12 Розрахунок розділового конденсатора С₁

Вибираємо С₁ =0,27 мкФ. Тоді тип С₁: К53-1-0,27 мкФ±20%–20 В.

13 Коефіцієнт підсилення потужності

14 Коефіцієнт посилення напрузі

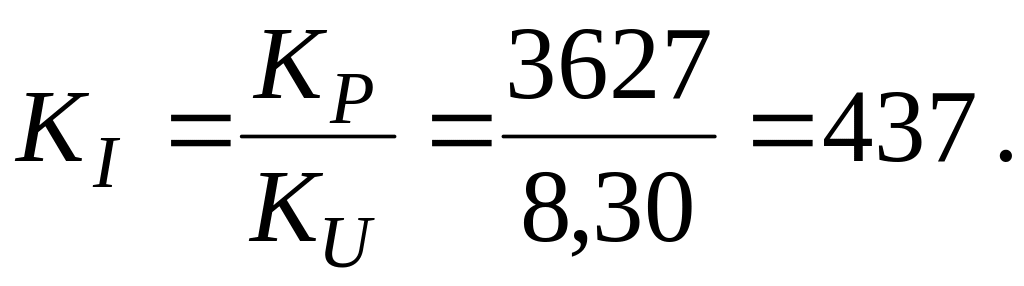

15 Коефіцієнт посилення струму

3. Розрахунок схеми узгодження

Схема узгодження є дільником напруги на резисторі, що підстроюється (див. рис. 17).

-

Рисунок 17 – Принципова схема СУ.

Початкові дані для розрахунку:

– напруга входу СУ U_{ВХ СС}=U₁=6 B;

– напруга виходу СУ U_{ВЫХ СС}=U₂=0,6 В;

– вхідний опір R_ДЖ=500 Ом.

Розрахунок: коефіцієнт розподілу напруги:

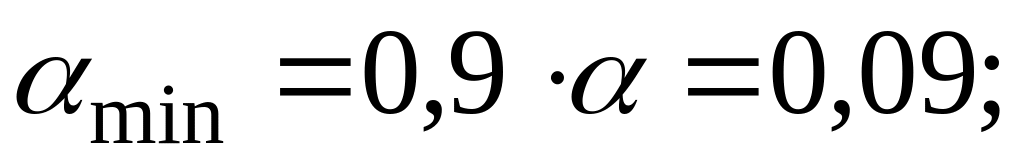

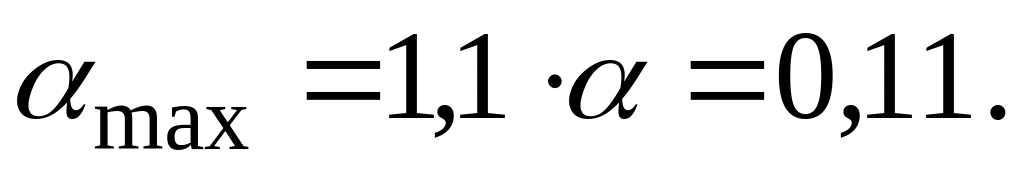

Задаємося зміною  рівним 10%:

Вибираємо резистор R₂, що підстроюється, типа СП5-17-1кОм5 %. . Діапазон робочих температур: –60…+125 С.

Розрахунок ведемо за середнім значенням: R₂ =500 Ом.

Вибираємо згідно з ДСТУ: тип - МЛТ – 0.125 – 2,2 кОм5% .

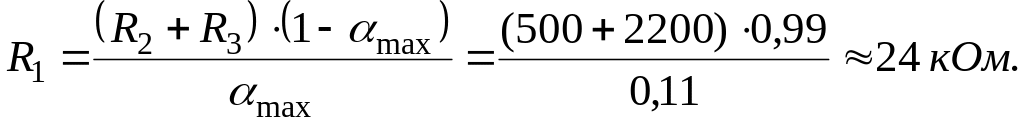

Вибираємо згідно з ДСТУ: тип – МЛТ – 0.125 – 24 кОм5%.

Вихідний опір . Тому, щоб схема узгодження не шпунтувала вихід джерела сигналу, необхідне виконання умови:

R₁+R₂+R₃>> .

Для поданого розрахунку:

R₁+R₂+R₃=24000+500+2200>>500 Ом, тобто ця умова виконується.

4. Розрахунок схеми негативного зворотного зв'язку у підсилювачі звукових частот з потужним виходом

Принципова схема передкрайового каскаду підсилювача звукових частот з потужним виходом приведена на рисунку 18.

Початкові дані для розрахунку:

1. Допустимі нелінійні викривленя _ТЗ=0,50 %.

2. Нелінійні викривлення, що вносяться 2УМ _2УМ =5,69 %.

3. Нелінійні викривлення, що вносяться 1УМ _1УМ =2,36 %.

4. Потужність навантаження Р_Н=5 Вт.

5. Опір навантаження R_Н=4 Ом.

6. Верхня гранична частота f_В=16 кГц.

7. Нестабільність амплітуди U_Н/U_Н=2,0·10^-2.

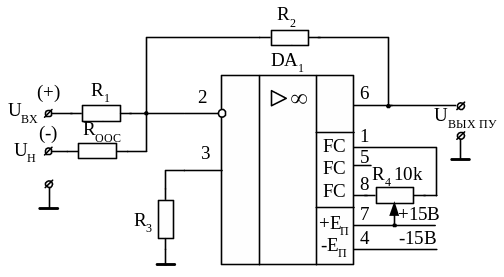

Рисунок 18 – Принципова схема ПП з інверсним включенням

на базі ОППС
