Проверка шин:
Расчетный тепловой импульс определяется по (5.6):
110кВ:
35кВ:
10кВ:
0,4кВ:

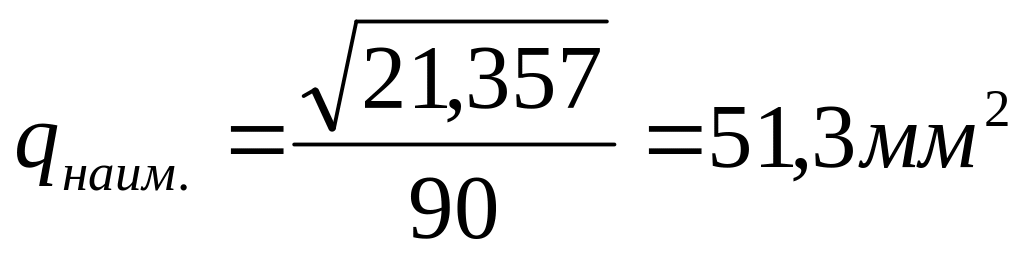

Наименьшее сечение:
,
(5.8)
где BК – тепловой импульс к.з., находится по выражению (2.46); С – константа, значение которой для алюминиевых шин равно 90, размерность С (А∙с1,2/мм2).
110кВ:
35кВ:
10кВ:
0,4кВ:
5.2 Проверка изоляторов:
Изоляторы, на которых крепятся токоведущие части в распределительных устройствах, проверяются в соответствии с выражением:
,
(5.9)
где Fдоп – допустимая нагрузка на изолятор; Fдоп = 0,6∙Fразр. (Fразр. – разрушающее усилие приводится в каталогах); Fразр. - сила, действующая на изолятор. Её расчёт ведётся обычным способом и приведён /3, с.73-75; 8, с.99/.
Изоляторы РУ-3,3 кВ на термическую стойкость не проверяются.
0,4кВ: Изолятор ОФ – 6 – 375
Производим проверку по условию (5.9):
42,2<225,
Следовательно, изоляторы годны.
10кВ: изолятор ОНС – 10 – 300
Производим проверку по условию (5.9):
18,45<180,
Следовательно, изоляторы годны.
5.3 Проверка высоковольтных выключателей постоянного тока.
10кВ
ВВТП – 10 – 20/1600

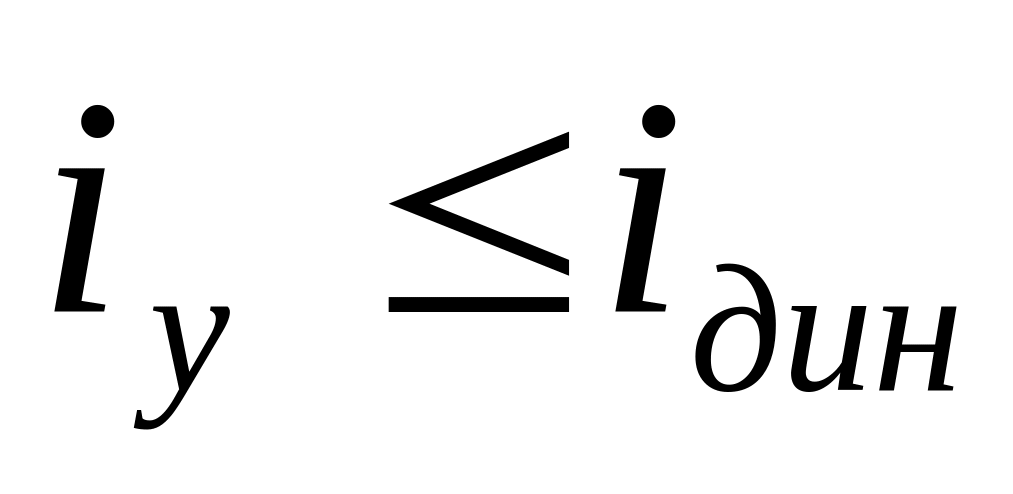

На электродинамическую стойкость
(5.10)
На термическую стойкость
(5.11)
(5.12)

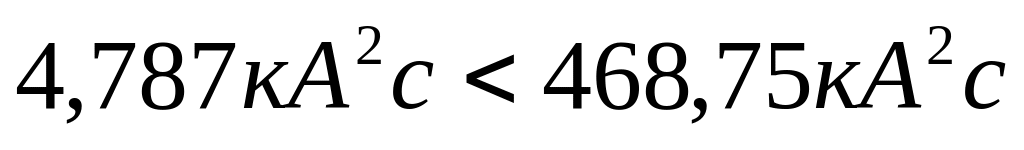

Производим проверку по условию (5.11):
На отключающую способность
Время
от начала к. з. до расхождения контактов
выключателя:
(5.13)
где t3min – время действия защиты рассматриваемой цепи, (0,01);
tсв – собственное время отключения выключателя
t10=0,01+0,07=0,08 c
источником питания является система бесконечной мощности, поэтому Inτ (симметричный ток отключения)равно действующему значению тока к.з., т.е. Inτ = Iк. Тогда условие проверки на симметричный ток отключения имеет вид:
(5.14)
где Iн.откл – номинальный ток отключения выключателя .
Проверка на отключение апериодической составляющей тока к.з
,
(5.15)
где – iaτ апериодическая составляющая тока к.з. в момент расхождения контактов выключателя:
(5.16)
где iа.ном – номинальное нормируемое значение апериодической составляющей
тока к.з.
,

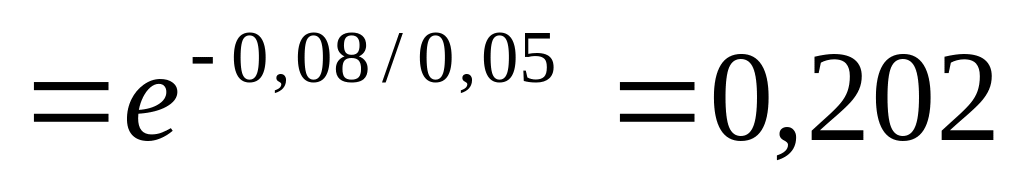

(5.17)
где βном – номинальное содержание апериодической составляющей
(5.18)
Производим проверку по условию (5.15):
110кВ
ВМТ – 110Б – 25/1250

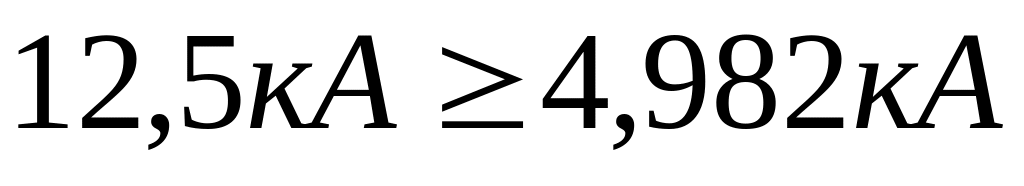

На электродинамическую стойкость (по условию(5.10)):
На термическую стойкость (по условию(5.11)):
На отключающую способность (5.13):
t110=0,01+0,035=0,045 c

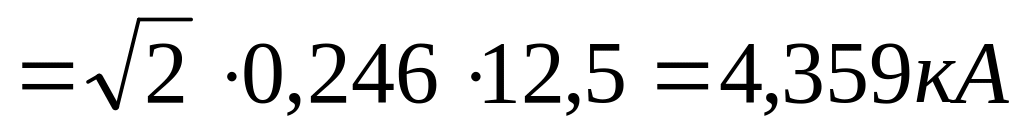

По выражению (5.16) определяем апериодическую составляющую тока:
Производим проверку по условию (5.15):
,
Производим проверку по условию (5.14):
35кВ
ВГБЕ - 35/630

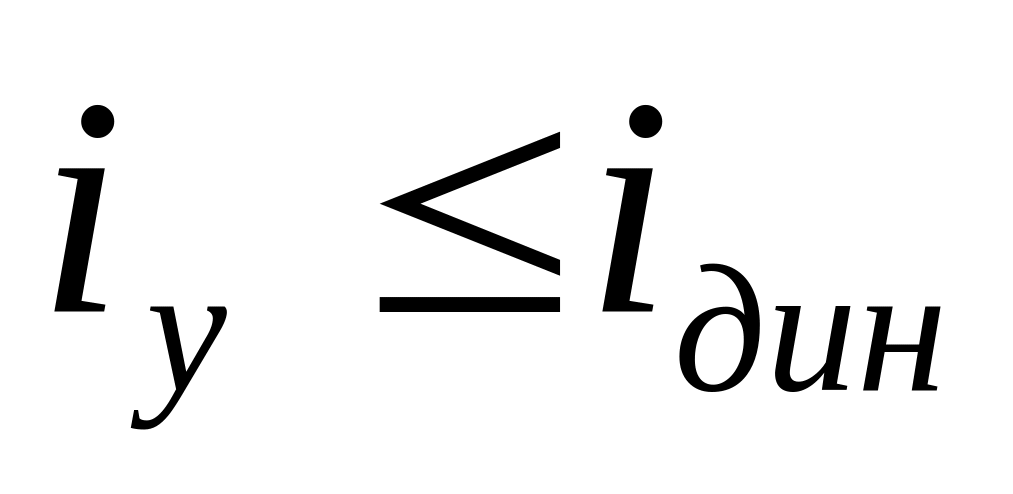

На электродинамическую стойкость (по условию(5.10)):
На термическую стойкость (по условию(5.11)):
На отключающую способность (5.13):
t35=0,01+0,06=0,07 c

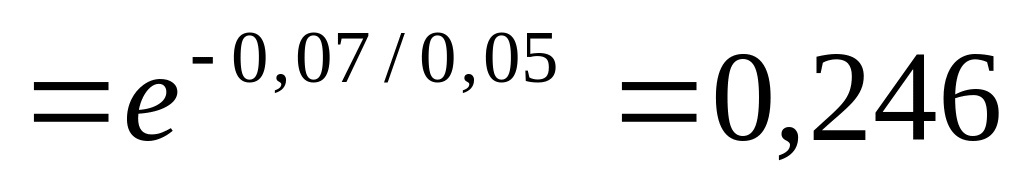

По выражению (5.16) определяем апериодическую составляющую тока:
Производим проверку по условию (5.15):
,
Производим проверку по условию (5.14):
