Содержание:
Введение………………………………………………………………………….
1. Выбор монтажных механизмов………………………………………………
Таблица 1 -Таблица монтажных элементов………………………………….
Схемы монтажа конструкций……………………………………………………
Таблица 2- Расчет параметров кранов………………………………………...
Таблица 3 -Технико-экономические показатели кранов…………………….
1.2. Грузовые характеристики (диаграммы) кранов……………………………
2. Технологическая карта………………………………………………………..
2.1. Область применения…………………………………………………………
2.1.1. Технологическая карта разработана на устройство кровли…………….
2.1.2. Подсчет объемов работ по технологической карте……………………...
Таблица 4 -Ведомасть подсчета объемов работ………………………
2.2. Организация и технология строительного процесса………………………
2.2.1. Организация труда и рабочих мест………………………………………
2.3. Численный и квалификационный состав бригады………………………
Таблица 5 - Сводная таблица составов рабочих………………………
2.4. Особенности производства работ в зимний период……………………… Литература………………………………………………………………………..
Введение
Строительство - отрасль материального производительства; деятельность, которой состоит в возведении и ремонта зданий и сооружений или отдельных их составных частей, создаёт основные производственные и непроизводственные формы.
Огромные масштабы капитального строительства требует быстрого развития и всестороннего совершенствования. Технология строительного производства, сокращение сроков строительства и повышение производительности труда.
Главным направлением строительного процесса и основной рост производительности труда в строительстве является его дальнейшая индустриализация. Превращение строительного производства в механизированный поточный процесс сборки и монтажа здания из элементов полной заводской готовности, оснащение строительные организации мощными высокопроизводительными машинами и средствами малой механизации.
Данная технологическая карта разработана на устройства кровли.
Технологическая карта должна содержать следующие разделы:
Область применения;
Организация и технология строительного процесса;
Технико-экономические показатели;
1. Выбор монтажных механизмов.
Таблица 1 - Таблица монтажных элементов
N стр. |
Наименование элемента |
Марка |
Размеры в мм. |
Масса, т |
Примечание |
||
Длина |
Ширина |
Высота |
|||||
1 |
Фундамент под колонну |
1Ф12.12-1 |
1200 |
1200 |
650 |
1.4 |
|
2 |
Ферма металлодеревянная |
ФМД18-450 |
18000 |
100 |
2520/231 |
0.47 |
|
3 |
Плита покрытия |
1ПГ6-2А IVT |
2990 |
1490 |
130 |
0,103 |
|
4 |
Стеновая панель |
2ПСАД30.12\2 |
2970 |
219 |
1170 |
0.214 |
|

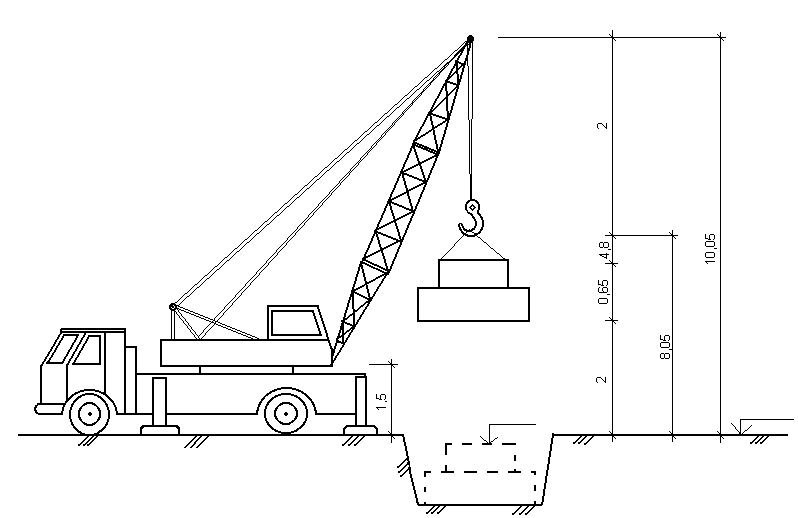

Схема монтажа фундаментов

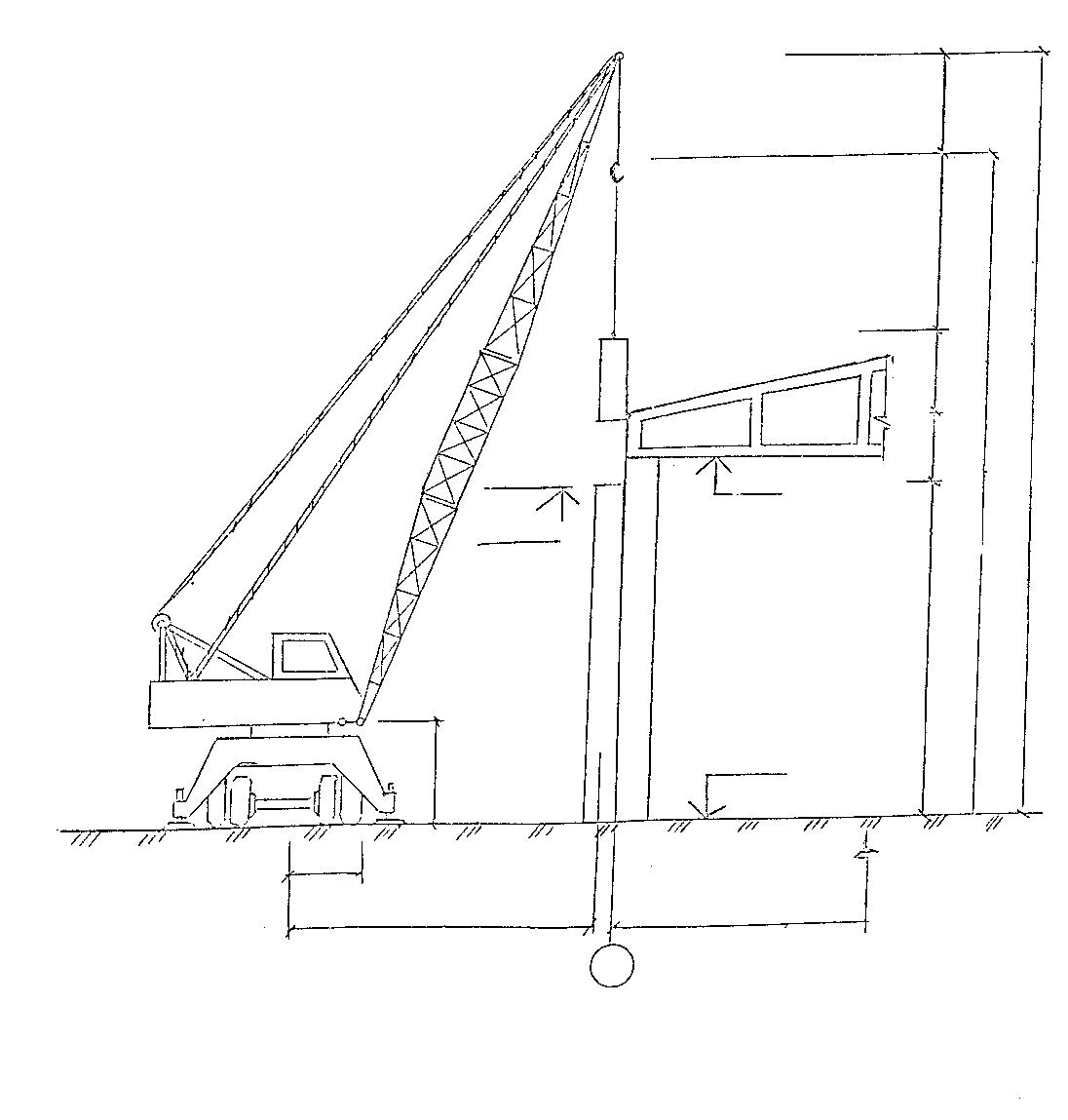

Схема монтажа плит покрытия

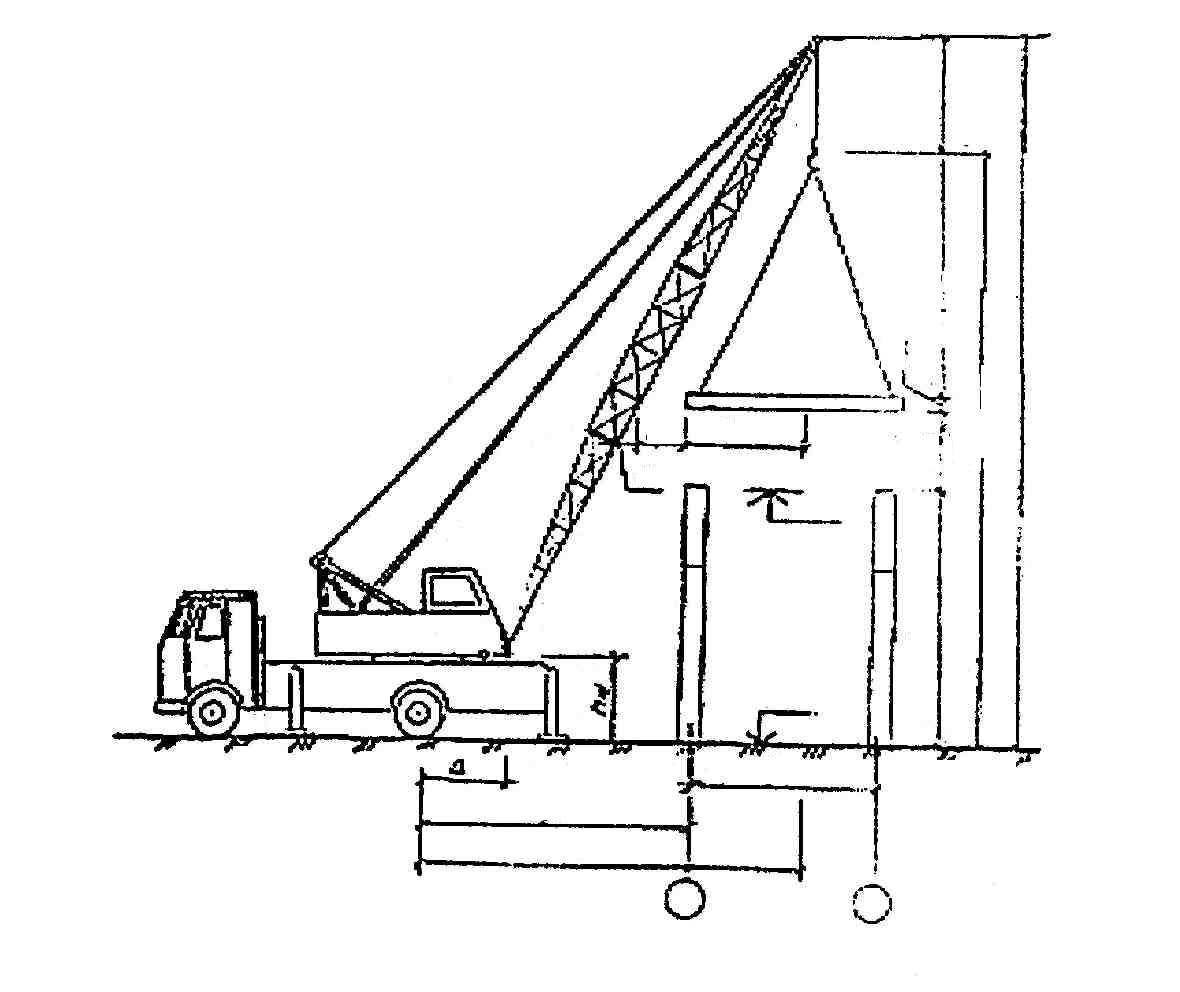

Схема монтажа стеновых панелей
Таблица 2- Расчет параметров кранов
N стр. |
Наименование элемента |
Расчетные параметры констр. и кранов |
Требуемые параметры кранов |
||||||||||||
qэ, т. |
qт, т |
hо, м |
hз, м |
hэ, м |
hс, м |
hп, м |
d, м |
Q, т |
Hкр, м |
Hст, м |
lст, м |
Lст, м |
|||
1 |
Фундамент под колонну |
1,4 |
0,06 |
0,9 |
1 |
0,65 |
4,5 |
2 |
0,6 |
1,46 |
7,15 |
9,15 |
3,3 |
7,58 |
|
2 |
Ферма металлодеревянная |
0,47 |
0,62 |
3,0 |
1 |
2,52 |
3,6 |
2 |
- |
1,09 |
10,22 |
12,22 |
13 |
15,72 |
|
3 |
Плита покрытия |
0,147 |
0,044 |
5,92 |
1 |
0,13 |
4,5 |
2 |
2,98 |
0,147 |
11,25 |
13,25 |
13,6 |
11,12 |
|
4 |
Стеновая панель |
0,21 |
0,35 |
3,4 |
1 |
1,2 |
2,5 |
2 |
- |
0,56 |
8,1 |
10,1 |
4 |
8,9 |
|
По определённым требуемым параметрам кранов по справочному пособию "Строительные краны" подбираем для монтажа фундаментов под колонну краны КС-2563 и КС-2571, для монтажа фермы металлодеревянной кран КС-4561 и КС-4561А, для монтажа плит покрытия кран КС-3561 и КС-3562А, для монтажа стеновых панелей кран КС-2561Г и КС-3561. Для окончательного выбора монтажных кранов выполняем их сравнение по технико-экономическим показателям.
Таблица 3 - Технико-экономические показатели кранов
NN стр. |
Показатели |
Ед. изм. |
Сравниваемые краны для: |
|||||||||
Фундаментов под колонну |
Ферма металлодеревянная |
Плиты покрытия |
Панель стеновая |
|||||||||
КС-2563 |
КС-2571 |
КС-4561 |
КС-4561А
|
КС-3561 |
КС-3562А |
КС-2561Г |
КС-3561 |
|||||
1 |
Длина стрелы |
м. |
8,40 |
8,50 |
18,00 |
22,00 |
18,00 |
18,00 |
12,0 |
18,00 |
||
2 |
Вылет стрелы |
м. |
|
3,3-4,5 |
5,0-14,0 |
6,0-20,0 |
6,7-17,5 |
5,5-16,0 |
4,1-11,0 |
6,7-17,5 |
||
3 |
Грузоподъёмность |
т. |
|
6,3-1,30 |
8,15-1,20 |
5,5-0,50 |
3,0-0,50 |
4,3-0,40 |
3,7-0,90 |
3,0-0,50 |
||
4 |
Высота подъёма крюка |
м. |
7,7-5,32 |
8,5-1,5 |
18,3-13,0 |
21,5-14,5 |
18,3-7,0 |
17,0-10,0 |
12,0-7,0 |
18,3-7,0 |
||
5 |
Масса крана |
т. |
11,57 |
9,70 |
23,00 |
21,80 |
14,00 |
14,30 |
8,96 |
14,00 |
||
6 |
Мощность двигателя |
кВт |
32,4 |
110,4 |
176,4 |
176,4 |
132,4 |
132,4 |
110,4 |
132,4 |
||
7 |
Стоимость машино-смен |
руб |
28,37 |
28,68 |
37,15 |
36,90 |
33,35 |
34,24 |
24 |
33,35 |
||
Исходя из технико-экономических показателей принимаем для монтажа фундаментов под колонну кран КС-2563, для монтажа фермы металлодеревянной кран КС-4561А, для монтажа плит покрытия кран КС-3561, для монтажа стеновых панелей кран КС-2561Г.

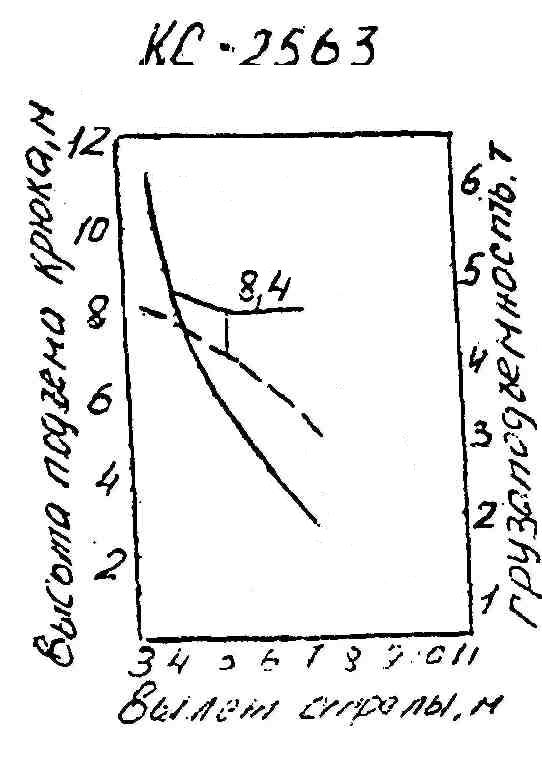

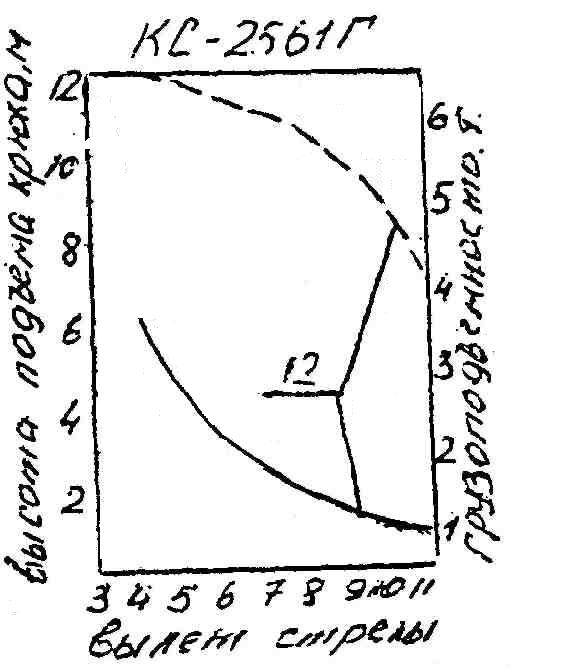

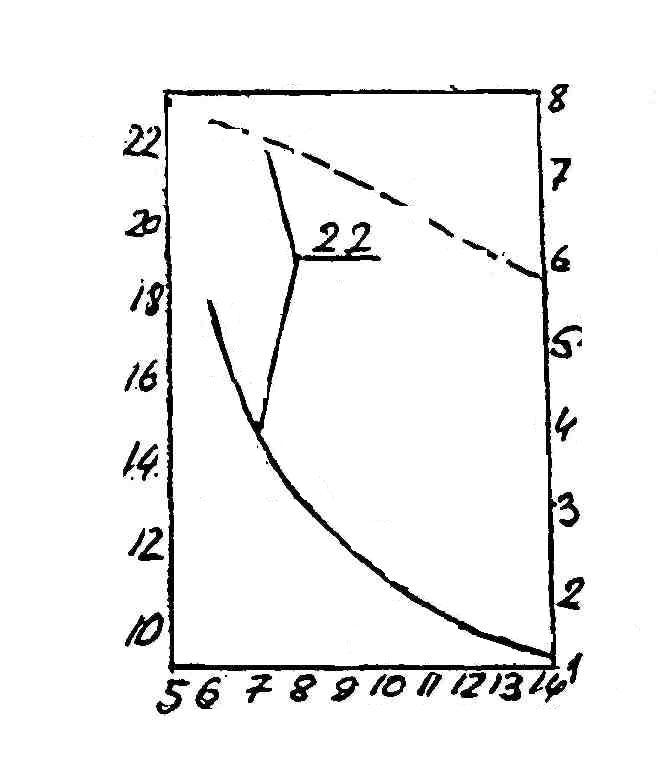

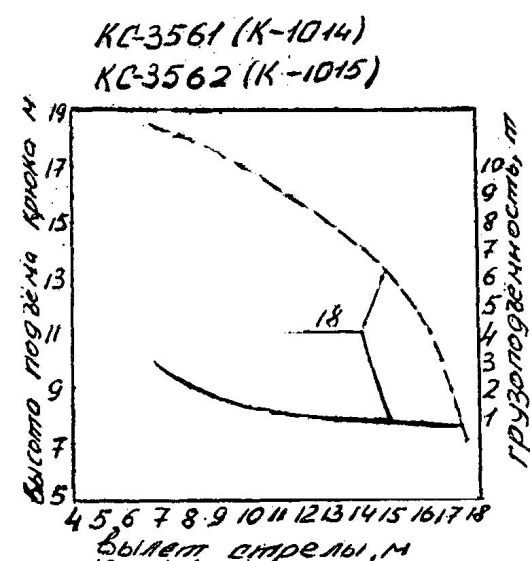

1.2. Грузовые характеристики (диаграммы) кранов.
2. Технологическая карта
2.1.Область применения.
2.1.1.Технологическая карта разработана на “Кровлю” птичника на 35000 кур-несушек. С размерами в плане 102х18,с высотой до плиты перекрытия 3,0,с сеткой колонн (18х3)
2.1.2. Подсчет объемов работ по технологической карте.
Таблица 4 - Ведомасть подсчета объемов работ
Наименование работ |
Схемы и формулы подсчёта |
Ед. изм. |
Количесто |
1. Площадь кровли из а/ листов |
Fк=Lk*2*Bc=103*2*9,5= |
м2 |
1957 |
2. Общая площадь а/ц листов |
Fло=Hрл*Fk=130*19,57= |
м2 |
2544,1 |
3. Площадь одного листа |
Fл=Lл*Bл=1,75*1,125= |
м2 |
1,96875 |
4.Количество листов |
Nл=Fло/Fл=2544,1/1,96875= |
шт |
1292,24 |
5. Общая масса листов |
Pло=Рл*Nл/1000=33*1292,24/1000= |
т |
42,6439 |
6.Количество шаблонов для перекрытия конька |
Nш=Lк/Lш*2=103/1*2= |
шт |
51,5 |
7.Общая масса шаблонов |
Ршо=Рш*Nш/1000=5*51,5/1000= |
т |
0,2575 |
