3. Как задается класс точности омметра. Почему? Как найти абсолютную погрешность измеряемого сопротивления?

1. Абсолютная погрешность

Δ=хизм-хд – выражается в единицах измеряемой величины.

4. Қандай өлшеу жанама әдіс деп аталады? Жанама әдістің абсалюттік және салыстырмалы қателігі қалай анықталады?

Жанама деп ол кезде өлшенетін шаманың ізделіп отырған мәнін, сол мән мен бірдей жағдайларда жүргізілген, тура өлшеулерге ұшырайтын шама арасындағы белгілі тәуелділік бойынша табатын өлшеулер. Жалпы түрде Y, Q өлшенетін шамасын және тура өлшеулерге ұшырайтын, x₁, х₂ … х_n шамаларын байланыстыратын тәуелділік мына түрде болады:

Q=f(x₁, х₂ … х_n)

Y=F(x₁, х₂…x_n).

Жанама өлшеулер кезінде тәуелділіктер үш түрлі болуы мүмкін:

1. сызықтық

,

мұнда - тұрақты коэффициент;

2. сызықтық емес

,

мұнда ) – қандай да бір функция;

3. тәуелділіктің аралас типі

.

Y және X_i арасындағы байланыс түрі жанама өлшеулер қателіктерін есептеу әдістемесін анықтайды.

Бірнеше бір аттас шамаларды бір мезгілде өлшеу жүргізілетін өлшеулер жиынтық деп аталады, олар кезінде олардың ізделіп отырған мәнін теңдеулер жүйесін шешу арқылы табады.

Олардың арасындағы тәуелділікті анықтау үшін екі немесе бірнеше бір аттас емес шамаларды бір мезгілде өлшеу жүргізілетін өлшеулер бірлескен деп аталады. Жанама, бірлескен және жиынтық өлшеулер бір принципті маңызды ортақ қасиетпен біріктіріледі. Олардың нәтижелері өлшенетін шамалар мен тура өлшеулерге ұшырайтын шамалар арасындағы белгілі функционалды тәуелділіктер бойынша есептеумен анықталады. Айырмашылықтар тек функционалды тәуелділікте ғана болады.

5. Принцип работы омметра с магнитоэлектрическим измерительным прибором. Последовательная и параллельная схема. Уравнение шкалы.

Магнитоэлектрические Омметры

1. Последовательная схема омметра:

Объект измерения — сопротивление Rx.

Rд — добавочное сопротивление, ограничивающее ток через ИМ.

UИП — напряжение на источнике питания.

Тогда получим

Если напряжение питания изменяется, то показания прибора при том же самом сопротивлении, само собой, будут меняться. Чтобы этого избежать, применяют магнитный шунт (например, в тестерах): измеряют индукцию, подстраивая прибор под изменяющееся напряжение питания. Для настройки закорачивают контакты и «сдвигают» показания на ноль при помощи регулятора.

С учетом обратной пропорциональной зависимости α от Rx, шкала прибора мало того что будет иметь вид ∞..0. Она будет неравномерной! Поэтому на таких приборах всегда размещают дополнительную, равномерную шкалу, и нормируют погрешность по длине этой шкалы lшк; класс точности омметров обозначается в виде «числа с крышечкой внизу».

2. Параллельная схема омметра:

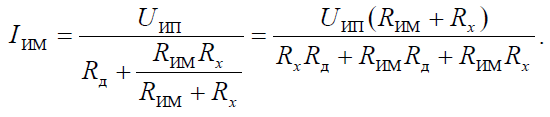

Практически аналогично предыдущему случаю, получим

Аналогичным образом анализируя это выражение, получим условие Rx << Rд, чтобы IИМ был преимущественно функцией Rx.

Шкала здесь, в отличие от предыдущего случая, будет иметь вид 0..∞.

Класс точности омметров находится в пределах
