2.2.4 Спецификация арматурных изделий

Арматурные сетки подколонников доставляют на строительную площадку и разгружают на площадке укрупнительной сборки, сетки башмаков - на площадке для складирования.

Сборка армокаркасов подколонника ведется на стенде сборки с помощью кондуктора, путем прихватки арматурных сеток между собой электродуговой сваркой или вязкой.

Армокаркасы и сетки башмаков массой свыше 50 кг устанавливают автомобильным краном в следующем порядке:

укладывают арматурные сетки башмака на фиксаторы, обеспечивающие защитный слой по проекту.

Арматурные работы выполняют в следующем порядке:

• устанавливают арматурные сетки башмака на фиксаторы, обеспечивающие защитный слой бетона по проекту;

• после устройства опалубки башмака устанавливают арматурные подколонники с креплением его к нижней сетке вязальной проволокой.

Арматурные работы должны выполняться в соответствии со СНиП 3.03.01-81 «Несущие и ограждающие конструкции».

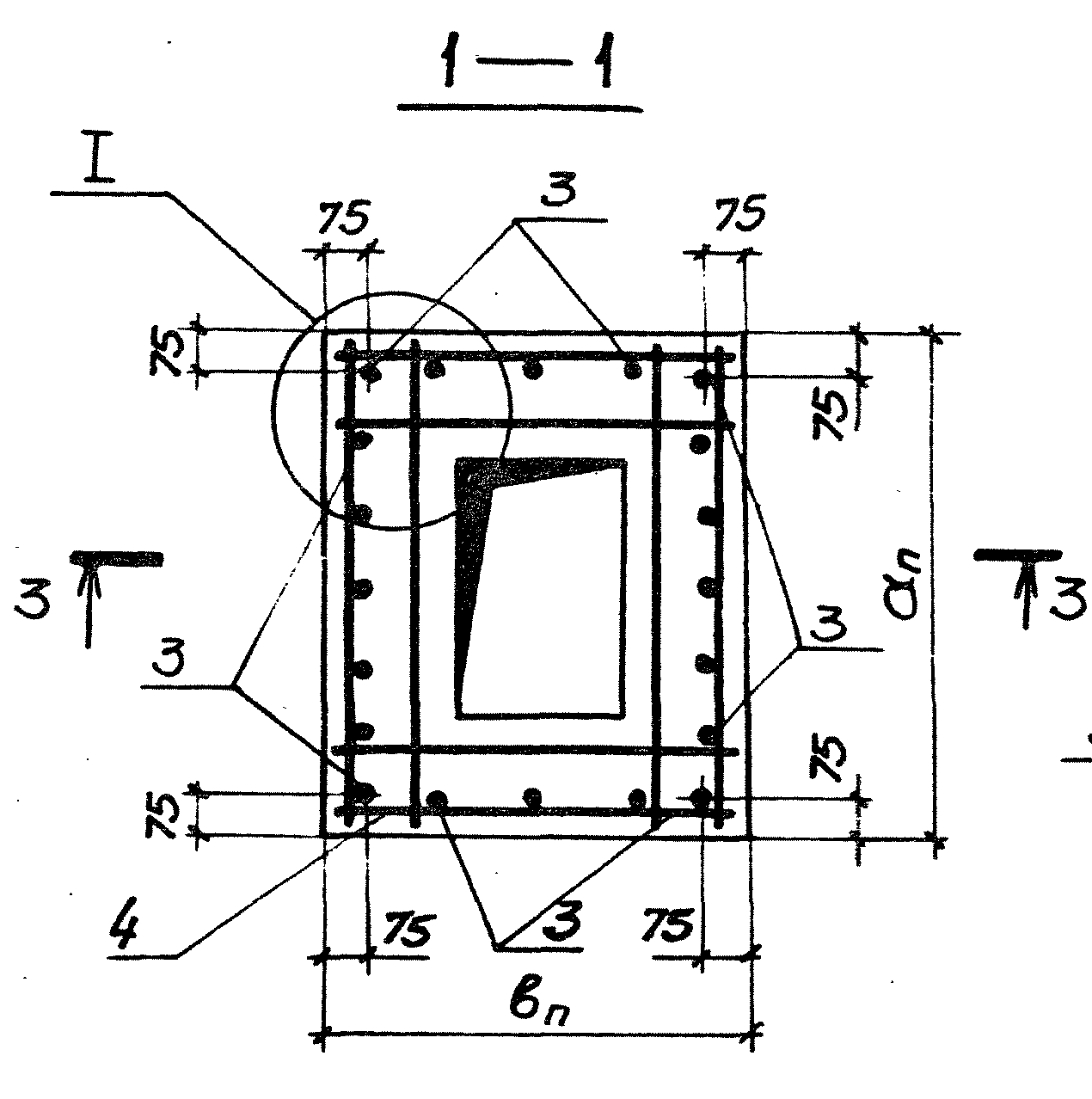

1 – Сетки армирования подошвы в продольном направлении; 2 – Сетки армирования подошвы в поперечном направлении; 3 – Сетки вертикального армирования подколонника; 4 – Сетки горизонтального армирования подколонника; 5 – Сетки косвенного армирования

Рисунок 18 – схема армирования стакана фундамента

2.3 Выбор строительных машин

2.3.1 Выбор автотранспорта для доставки бетонной смеси

Бетонная смесь доставляется на объект с завода-изготовителя, находящегося на расстоянии 20 км [по заданию].

Непосредственно на бетонирование стаканов (укладку бетона) отводится 10 дней, т.е. за один день необходимо бетонировать 3 стакана Расход бетона на один стакан V_CT = 10.38 м³

Из условия расхода бетона на один стакан принимаем автобетоносмеситель (миксер) вместимостью барабана = 12 м³ бетона.

Автобетоносмеситель «АБС 12DA» на шасси КАМАЗ-65201

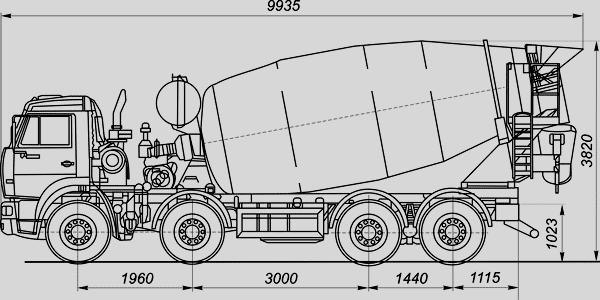

Рисунок 19 – Автобетоносмеситель АБС 12DA

Таблица 12 – Технические характеристики автобетоносмесителя АБС 12DA

Наименование показателя	АБС 12DA
Вместимость смесительного, барабана по готовому замесу, м3	12
Условия эксплуатации, оС	-40..+40
Максимальная масса перевозимой бетонной смеси (с полным баком для воды), кг	23 220
Частота вращения смесительного барабана, об/мин	До 14
Привод барабана	Гидромеханический с отбором мощности от двигателя шасси
Высота загрузки , мм	3800
Высота выгрузки , мм	360...2310
Объем бака воды, л	850
Базовый автомобиль	КамАЗ-65201
Габаритные размеры, мм: длина ширина высота	9935 2550 3820
Масса технологического оборудования, кг	5500
Масса снаряженного автобетоносмесителя, кг	16 780
Полная масса автобетоносмесителя, кг	41 000
Распределение нагрузки автобетоносмесителя полной массы
На переднюю ось, кг На заднюю тележку, кг	15 000 26 000
Колесная база, мм	1960+3000+1440
Затраты труда чел-ч/маш-ч	3,5
