12. Типы печатных плат: опп, дпп, мпп, гпп.

Односторонние печатные платы

Эти платы используются исключительно для одностороннего монтажа элементов в гладкие (неметаллизированные) отверстия. Установка элементов на поверхность практикуется обычно в любительских или макетных конструкциях. Весь электрический монтаж осуществляется на одном слое. Общепринято считать первым (верхним) слоем тот, на котором расположены элементы.



Двухсторонние печатные платы

Известны две разновидности двухсторонних ПП (ДПП): без металлизации и с металлизацией сквозных отверстий. Платы без металлизации по многим параметрам соответствуют односторонним платам. Но из-за наличия еще одного слоя (в данном случае - первого) повышается трассировочная способность ПП и в определенной степени плотность компоновки элементов. Серьезная проблема таких плат - обеспечение электрических переходов между слоями, для чего применяются заклепки, проволочные перемычки или пайка выводов элементов с двух сторон ПП. Все это резко усложняет монтаж и в целом повышает стоимость устройства. Платы такой разновидности обычно используются в любительских и макетных устройствах.

Платы с металлизацией переходных отверстий имеют высокую трассировочную способность, обеспечивают высокую плотность монтажа элементов и хорошую механическую прочность их крепления. Эти ПП допускают монтаж элементов на поверхности и являются наиболее распространенными в производстве радиоэлектронных устройств.



Многослойные печатные платы состоят из спрессованных слоев, изолированных друг от друга изоляционной основой, например стеклотканью, пропитанной эпоксидной смолой. Они делятся на две группы: с межслойными соединениями, когда соединение слоев осуществляется объемными деталями (штырями, заклепками, перемычками и др.) или с помощью химико-гальванической металлизации; без межслойных соединений. На плате могут быть сквозные и переходные отверстия, обеспечивающие электрическую связь между слоями.



Гибкие и гибко-жесткие печатные платы — печатные платы, выполненные с применением тонких и гибких диэлектриков полностью или отдельных конструктивных составляющих в составе гибко-жестких печатных плат.



13. Классы точности печатных плат (отечественные и зарубежные).

Точность изготовления печатных плат зависит от комплекса технологических характеристик и с практической точки зрения определяет основные параметры элементов печатной платы. В первую очередь это относится к минимальной ширине проводников, минимальному зазору между элементами проводящего рисунка (все это выполнено из меди) и к ряду других параметров.

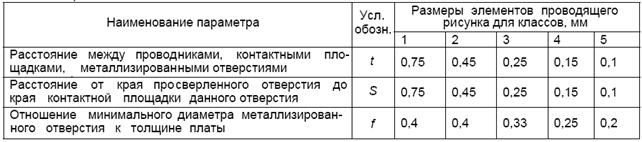

ГОСТ

Буржуйская

Платы первого и второго классов точности просты в изготовлении, дешевы, не требуют для своего изготовления оборудования с высокими техническими показателями, но не отличаются высокими показателями плотности компоновки и трассировки.

Для изготовления плат четвертого и пятого классов требуется специализированное высокоточное оборудование, специальные материалы, безусадочная пленка для изготовления фотошаблонов, идеальная чистота в производственных помещениях, вплоть до создания "чистых" участков (гермозон) с кондиционированием воздуха и поддержанием стабильного температурно-влажностного режима. Технологические режимы фотохимических и гальвано-химических процессов должны поддерживаться с высокой точностью.

Массовый выпуск плат третьего класса освоен основной массой отечественных предприятий, поскольку для их изготовления требуется рядовое, хотя и специализированное оборудование, требования к материалам и технологии не слишком высоки.

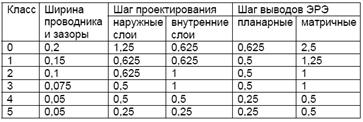

Зарубежными стандартами установлена другая классификация точности ПП. Эта классификация увязана с шагом проектирования и шагом расположения контактов компонентов.
