Практика



кондукция, конвекция – см. 17 билет



Принудительное

Количество теплоты Q ккал, получаемое воздухом массой m при уве­личении его температуры на величину t, равно:

Q = c m·Дельта t,

где с - удельная теплоемкость воздуха, равная 0,24 ккал/(кг·°С).

Расход воздуха для охлаждения, м³/час:

V_p = 860 kP/с ро дельта t,     ро – типа буквы р

где k - коэффициент (обычно 1,25), учитывающий утечку охлаждающего воздуха через неплотности в конструкции; Р - потребляемая мощность, кВт; р — плотность воздуха (при 0°С и нормальном атмосферном давлении  = 1,293кг/м³).



Волновое сопротивление воздушной коаксиальной линии определяют по формуле

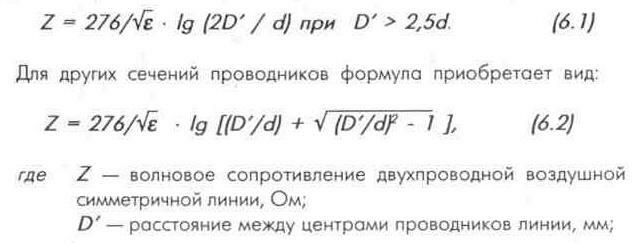

Для выполнения междуэтажных или междурядных соединений в сложных синфазных антеннах применяются двухпроводные воздушные линии

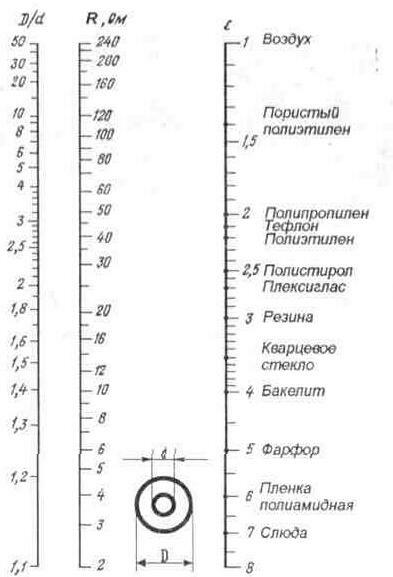

Кроме того, волновое сопротивление кабеля можно определить по монограмме

Для этого необходимо СОЕДИНИТЬ прямой линией ТОЧКИ НА ШКАЛЕ «D/d» (отношения внутреннего диаметра экрана и диаметра внутренней жилы) И НА ШКАЛЕ «Е» (величины диэлектрической проницаемости внутренней изоляции кабеля].ТОЧКА ПЕРЕСЕЧЕНИЯ проведенной прямой СО ШКАЛОЙ «R» номограммы соответствует искомой величине волнового сопротивления определяемого кабеля.

Наконец, волновое сопротивление кабеля Z в Омах можно подсчитать по результатам измерений емкости и коэффициента укорочения длины волны в кабеле по формуле:

Z = 3333 • n / Со, (6.22)

где n - коэффициент укорочения длины волны в кабеле;

Со - емкость кабеля, пф/м.
