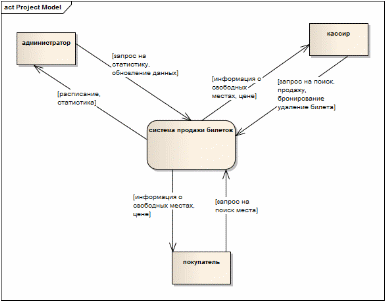

Контекстная диаграмма DFD (модель окружения)
Слайд №4
Модель использования Use Case
Слайд №5

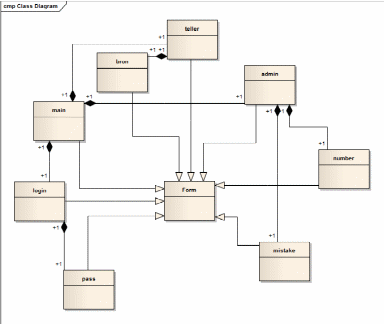

Диаграмма классов
Слайд №6
Структура базы данных
Слайд №7
Диаграмма развертывания
Слайд №8
Пример использования системы – поиск свободного места
Открыто окно поиска места, введены данные по запросу, пользователь просматривает схему поезда
Слайд №9
Пример использования системы – продажа билета
Пользователь ввел данные о покупателе, просмотрел наличие брони и продает по ней билет
Слайд №10
Пример использования системы – ведение расписания

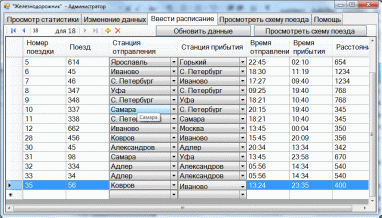

Пользователь просматривает текущие поездки, редактирует их или создает новые
Слайд №11
Пример использования системы – редактирование схемы поезда

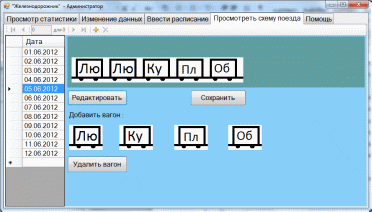

Пользователь добавляет или удаляет даты для выбранной поездки, а также редактирует схему поезда в эти даты (добавляя или удаляя вагоны)
Слайд №12
Пример использования системы – поиск свободного места через Интернет

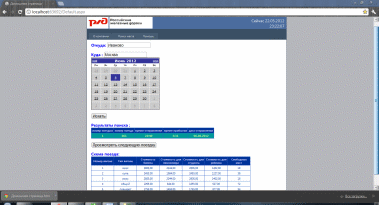

Пользователь ввел данные по поиску, просматривает результаты поиска
