25) Определение звука. Основные характеристики синусоидального сигнала. Основные базовые понятия (частота дискретизации, громкости звука, глубина кодирования звука).

Звук – колебание (волны), распространяющиеся в воздухе или другой среде от источника колебаний во всех направлениях

Аналоговый

Частота – количество звуковых колебаний в секунду. Человек слышит от 20Гц до 20кГц

Громкость звука – определяется амплитудой колебаний и зависит от мощности источника. Измеряется в дБ

Глубина кодирования звука – количество состояний (амплитуд), которыми можно закодировать всевозможную громкость сигнала. Если имеется 16 ступеней, то можно закодировать 2 в n степени уровней громкости.

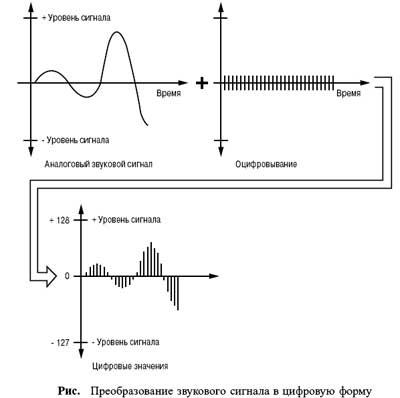

Дискретизация – процесс превращения исходного звукового сигнала в цифровую форму.

Выборка – мгновенное значение звукового сигнала в определенные моменты времени. Чем чаще выборки, тем кач-во лучше.

Дискретизация



Частота дискретизации – можно классифицировать как количество измерений уровней громкости в единицу времени, т.е. количество измерений произведенных за одну секунду, которая повторяет очертания аналогового сигнала.

8кГц – телефонный звук

48кГЦ – CD и SuperCD

Объем звуковой информации = количество бит * частоту * количество дорожек (моно\стерео)



26) Звуковая плата пк. Типы звуковых плат. Основные и дополнительные разъемы звуковой карты на примере Sound Blaster 2 zs. Критерии выбора звуковой платы.

Звуковая плата - это плата, которая позволяет работать со звуком на компьютере. В настоящее время звуковые карты бывают как встроенными в материнскую плату, так и отдельными платами расширения или внешними устройствами.

Типы: внутренние(PCI) и внешние(IEEE 1394, USB).

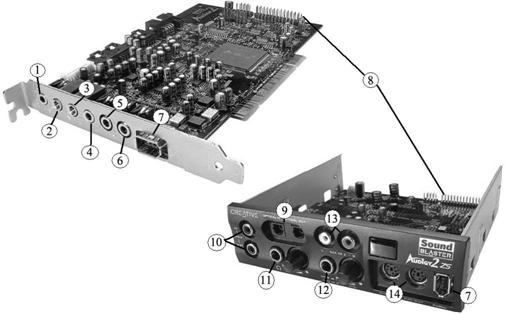

Sound Blaster 2 ZS

По картинке нихуя не понятно, но на деле можно прочитать, что написано

Критерии выбора звуковой платы:

1) диапазон частот, 2) коэффициент нелинейных искажений (определяет чистоту звука) 3) отношение сигнал \ шум (чем ниже, тем выше качество) (сила звукового сигнала по отношении к шуму).



27+28) Акустические системы. Основные типы акустических систем. Системы домашнего кинотеатра и основные типы акустических систем, входящих в состав. Разъемы для подключения акустических систем. Основные характеристики акустических систем. (мощность, чувствительность, АЧХ, электрическое сопротивление). Микрофон. Определение. Основные типы микрофонов.

Акустические системы – устройство для воспроизведения звука.

Типы: 1.Однополюсные (1 широкополосный излучатель) 2.Многополосные (2 и более динамиков, которые создают звуковое давление в своей частотной полосе)

Спектр слышимости человеком звуковых частот разбивается на несколько перекрывающихся между собой диапазонов посредством фильтров (R,L,C) (Crossover-medium) (звук – макс)

Каждый диапазон подключен на свою динамическую головку, которая имеет наилучшие характеристики в диапазоне.

Пассивные и активные

Пассивные – без усилка (динамик)

Активные – есть всё.

Состав колонок домашнего кинотеатра

Фронтальные, центральный канал, сабвуфер, колонки окружающего звучания, тыловые окружающего звучания и колонки присутствия.

Типы разъемов

Лопатки и винтовые



Винтовые

Позолоченный акустический разъем типа "банан" серии AIRLOC для плотного соединения кабеля со штекером без пайки



Основные характеристики

1. мощность – технический параметр, величина которого не имеет прямого отношения к громкости акустики. Различные RMS – среднеквадратные значения. Измеряется подачей синусоидального сигнала частотой 1000Гц до достижения определенных уровней.

PMPO – Pick Music P….. Output – коротковременный синусоидальный сигнал, длительностью менее 1с и частотой 250 Гц

2. Чувствительность SPL – Sound Pressure Level

Величина характеризует интенсивность звукового давления, развиваемого колонкой на расстоянии 1м при подаче сигнала частотой 1000 Гц и мощностью 1Вт

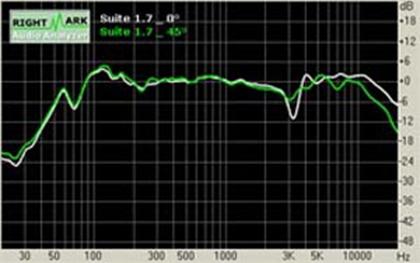

3. Амплитудная частотная характеристика

Чем лучше они совпадают, тем лучше АЧХ. График показывает разность величины амплитуды входного и выходного сигналов во всем диапазоне воспроизводимых частот. За уровень частоты 1кГц принято откладывать 3дБ

4. Коэффициент гормоник – суммарное искажение по вертикали (ТНД) получ. на графике АЧХ

5. Электронное сопротивление (импеданс) – зависит от колонки (толщины и длины) 4-6-8 Ом стандартно. Чаще всего 8Ом (домашний кинотеатр)

АХЧ

Микрофон – электронный акустический прибор, преобразующий звуковые колебания в колебания электрического тока.

Катушечный и конденсаторный.

Динамический(обратное механическое действие динамиков)  – катушечный и ленточный

Диафрагма к катушке, тонким проводом, вокруг магнитное поле. Диафрагма колеблется и катушка перемещаясь, приводит  к появлению эл. тока. Катушка или алюминиевая гафро-лента. Представляет собой конденсатор, одна из обкладок которого из эластичного материала (полимерная пленка с нанесенной металлизацией, которая при звуковых колебаниях изменяет емкость конденсатора. Между обкладками 48 Вт.

Из 2 систем состоит: акустич. механич. и мех.-электр. (постоянный магнит и провода)

Катушечный

Конденсаторный

Многополюсная акустика

Однополюсная
