20) Нгмд. Определение. Типы дискет. Основные типы проводов для подключения флоппи-дисковода.. Механизм и принцип записи на дискету 3,5 дюйма. Принцип позицирования головок.

Портативный магнитный носитель информации, используемый для многократной записи и хранения данных сравнительно небольшого объема. Этот вид носителя был особенно распространён в 1970-х — конце 1990-х годов. Вместо термина «дискета» иногда используется аббревиатура ГМД — «гибкий магнитный диск» (соответственно, устройство для работы с дискетами называется НГМД — «накопитель на гибких магнитных дисках»).

Обычно дискета представляет собой гибкую пластиковую пластинку, покрытую ферромагнитным слоем, отсюда английское название «floppy disk» («гибкий диск»). Эта пластинка помещается в пластмассовый корпус, защищающий магнитный слой от физических повреждений. Оболочка бывает гибкой или жёсткой. Запись и считывание дискет осуществляется с помощью специального устройства — дисковода гибких дисков (флоппи-дисковода).

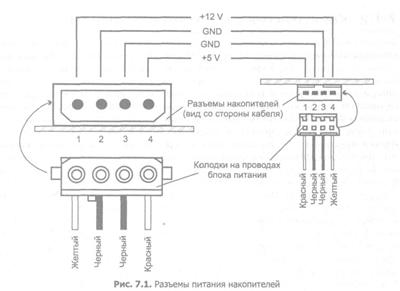

Питание флоппика (красный, черный, черный, желтый)

Шлейф для подключения FDD

Устройство дискового накопителя

Первая дискета – 8” объемом 80-1000 кб

5,25” – 110-1200 кб

3” – 360-720 кб

3,5” – 720, 1440 и 2880

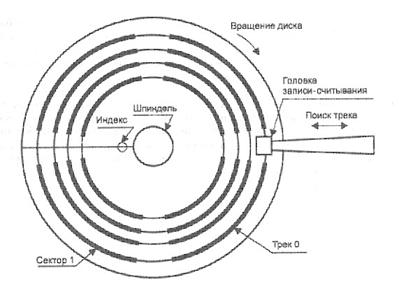

Чтобы информация могла быть записана, необходимо установить магнитную головку дисковода над определенной концентрической дорожкой дискеты. При записи информации на гибкие дискеты не требуется особой точности установки (имеется всего 80 дорожек) и можно не учитывать возможные механические деформации носителя. Управляющий объект (дисковод) просто перемещает магнитную головку на определенное расстояние вдоль радиуса управляемого объекта (дискеты). (КАК-ТО ТАК О_о)

Не ебу я, как он записывает информацию на сраную дискетку 3.5 дюйма.



21) НЖМД. Схема работы основных узлов. Основные типы жестких дисков и их отличие. Понятие сервосистемы. Основные технические параметры жестких дисков. Интерфейсы для подключения жестких дисков к материнской плате.

Устройство дисковой памяти компа, в состав которого входят эл. компоненты и является основным устройством хранения информации ПК.

Схема работы основных узлов

2 типа: с шаговым и с соленоидным.

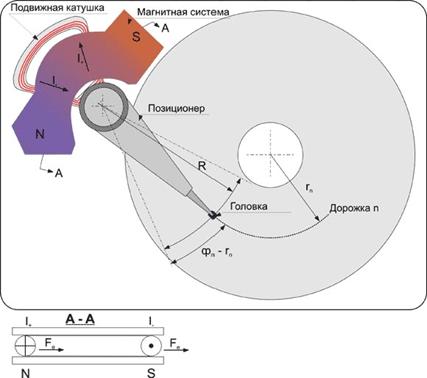

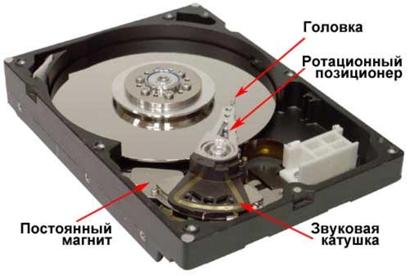

Сервосистема:  предназначена для компенсирования ошибок позиционирования, а так же удержания магнитных головок над выбранной дорожкой. В ранних моделях такой системы не было и позиционирование осуществлялось при помощи шагового двигателя (перемещение исполнительного механизма пошагово, т.е. дискретно). В ж\д шаг перемещения ротора позиционера соответствует шагу дорожек, т.е. двигатель за один шаг перемещает блок головок. Увеличенная плотность записи требовала увеличенного количества дорожек на 1 см радиуса рабочей поверхности пластины ж\д и как следствие – уменьшение расстояния между ними, а поэтому замена системы с соленоидным двиателем. Сначала она была основана на линейном перемещении блока головок, но уменьшение размера ж\д потребовала перейти к принципу сбалансированного ротационного позиционирования. В таком приводе блок головок записи\чтения связан с катушкой индуктивности, помещенной в магнитное поле постоянного магнита. Головки жестко закреплены на поворотной рамке позиционера вместе со звуковой катушкой. Изменение тока в звуковой приводит к ее перемещению в блоке головок. Управление серво приводом может быть оптимизированного по времени перемещенияблока головок. В этом случае, если отклонение большое, то подается большой ток, вызывающий большое ускорение и быстрый полет головок записи\чтения. По мере приближения к нужной точке, ток уменьшается, а для компенсации инерции в конце полета, ток может поменять направление.

Соленоидный

Процесс перемещения головок

Контроллер определяет на сколько цилиндров нужно переместить блок головок записи\считывания и в какую сторону. Для этого формируется импульс тока требуемой полярности и амплитуды. В зависимости от длины перемещения головки вводится понятие классы позиционирования. Чем выше класс – тем быстрее накопитель находит нужную дорожку.

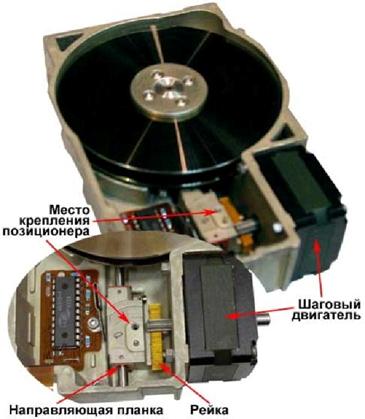

С шаговым двигателем

Основные технические характеристики

Форматируемая емкость и определенный объем хранимой полезной информации, т.е.  сумму полей данных всех доступных секторов.

Неформатируемая – представляет собой макс. кол-во битов, записанных на всех треках диска, включая и служебную информацию (заголовки, сектора …) Соотношение форматируемой и неформатируемой емкости определяется размером сектора, который для ж\д – 512 байт.

Скорость вращения шпинделя измеряется в оборотах в минуту. Для низкопроизводительных 7200, для высокопроизводительных 12-15к

Внутренние харды – SKAZI, IDE, SATA

Внешние – eSATA, USB

Объем буферной памяти (объем кэш памяти)

Форм-фактор и питание. Определяет горизонтальные и вертикальные размеры харда

1,8; 2,5; 3,5; 5,25 дюйма.

Вертикальные Full height, medium, low

40-контактный информационный

22) Накопители оптических дисков. Назначение. Конструктивные особенности приводов (органы управления на передней панели). Внутреннее устройство привода CD-ROM. Принцип работы дисковода (считывание 0 и 1). Основные технические характеристики. Устройство компакт диска.

Оптические носители информации в виде диска с отверстием в центре, информация с которого считывается при помощи лазера.

CD-ROM – диск Read-only-memory

Преимущества: высокое качество воспроизведения информации т.к. информация считывается при помощи лазера, то отсутствуют посторонние шумы.

Конструктивные особенности:

Внутренний и внешний. Отличия – интерфейс и собственный источник питания и внешнего.

Форм-фактор определяется двумя параметрами половинная высота, горизонтальное расположение.

Внешний

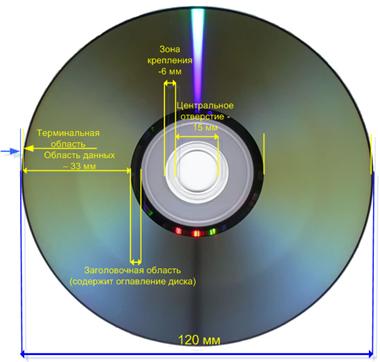

Устройство диска

Разъем для наушников подключается к материнке.

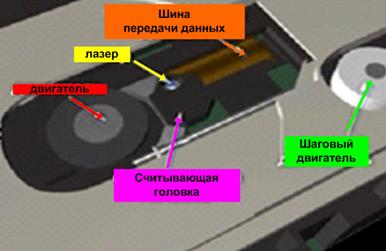

Внутреннее устройство привода

Уровень логического 0 – сильное отражение

Уровень логической единицы – слабое отражение

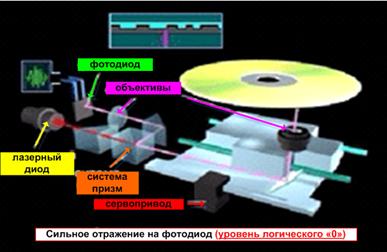

От лазерного диода через систему призм в лазерную головку. Луч на дорожку. Проникает через защитный слой пластика и попадает на отражающий слой алюминия на поверхности диска. При попадании на выступ он отражается на детектор и идет через призму, отклоняющую его на фотодиод. Если лазер попал  в ямку – рассеивается (логич 1)

На диоде световые импульсы преобразуются в электрические: яркое – 0, слабое – 1.

Технические характеристики

1) скоростные характеристики; 2) буферная память (64-2048кб) 3) степень заполнения буфера 4) цифровой интерфейс (IDE, SKAZI, SATA)
