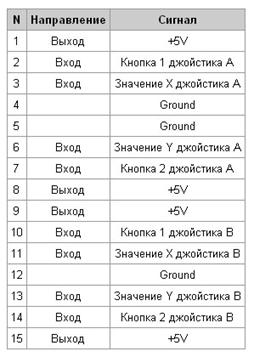

16) Game-порт. Разъем интерфейса с назначением основных контактов. Достоинства и недостатки. Разновидности джойстиков (одномерные, двумерные и трехмерные). Органы управления.

Используется для подключения игрового манипулятора или музыкального синтезатора.

Поддерживает след. сигналы – х1,х2,у1,у2 и 4 основные кнопки, остальные кнопки – поддерж. в цифровом виде. Современные манипуляторы подключаются через USB.

Достоинства – надежная связь с конструкцией разъема.

Недостатки – низкая пропускная способность, ограниченные возможности.

Джойстик – игровое устройство, представляющее собой манипулятор, посредством которого можно задавать определенные экранные координаты.

Одномерные – по одной координате

2D – 2

3D – 3

Каждое нажатие перемещает курсор на 1 позицию. Аналоговое – выходной сигнал плавно меняется от 0 до бесконечности.

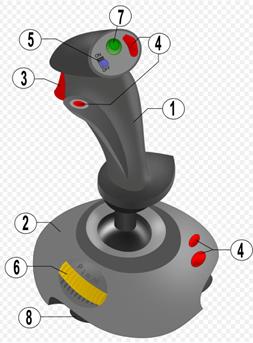

1-рукоятка

2-основание

3-кнопка огонь

4-дополнительные кнопки

5-переключатель автом. огня

6-газ\тяга

7-мини-джойстик



17) FireWire. Определение. Требования к скорости передаваемых данных. Достоинства и недостатки интерфейса. Структура кабеля. Уровни напряжений и токов при питании кабеля Fire Wire 1394. Понятие Scallet сети. Адресация устройств Fire Wire 1394. Достоинства и недостатки интерфейса.

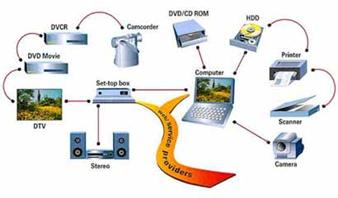

IEEE 1394 (FireWire) – высокоскоростная шина, предназначенная для обмена цифровой информацией между ПК и другими устройствами (USB для медлен., IEE для быстр.) Для подключения ж\д и устройств обработки.

Относится к полностью цифровым устройствам. Пропускная способность шины (100\200\400 мбит\с) В зависимости от подключаемых устройств. Одна пара может обмениваться на 100 мбит, другая 200\400. На сегодняшний день 800\1600.

Достоинства: 1) цифровой интерфейс (позволяет передавать данные без потери информации) 2)небольшой размер (тонкий кабель). При использовании данного типа проводов отсутствуют Terminator’s 3) горячее подключение\Plug and play 4) 100\200\400\800\1600 мбит позволяет обрабатывать мультимедиа в режиме реального времени. 5) открытая архитектура.

6 контактов подсоединены к 2 проводам, идущим к источнику питания и 2 витым парам сигнальных проводов. Каждая вторая витая пара и сам интерфейс экранируются.

Наличие питания прямо на шине (маломощные устройства могут обходиться без собственных блоков питания). До полутора ампер и напряжение от 8 до 40 вольт.

Подключение до 63 устройств. Каждый из которых имеет свой 6-разрядный идентификационный номер. Несколько сетей могут быть соединены. (1023) А если еще учесть и подсети, то 64449 устройств.

Ограничения

Между двумя узлами может существовать не более 16 сегментов. В результате соединения не должны содержать петли. Длина кабеля не более 4.5м



Устройства IEEE 1394 организованы по трехуровневой схеме — канальныйсетевой и физический

канальный — маршрутизация потоков данных с поддержкой асинхронного протокола записи-чтения.

сетевой — формирует пакеты данных и обеспечивает их доставку.

физический — преобразование цифровой информации в аналоговую для передачи и наоборот, контроль уровня сигнала на шине, управление доступом к шине.

Возможен как синхронный, так и асинхронный режимы работы. Каждый канал может занимать один или несколько временных слотов. Для передачи данных устройство-передатчик просит предоставить синхронный канал требуемой пропускной способности. Если в передаваемом кадре есть требуемое количество временных слотов для данного канала, поступает утвердительный ответ и канал предоставляется.



18) Интерфейс SCSI. Понятие хост адаптер. Основные типы современных разъемов SCSI (HD68, SCA80, HE50) и основные отличия. Понятие активного, пассивного и FPT терминатора. Роль устройств при передачи данных Протокол передачи данных по шине. Достоинства и недостатки.

Системный интерфейс для малых компьютеров. Предназначен для объединения в единую систему. Суть состоит в том, чтобы обеспечить гибкий интерфейс управления этими устройствами и максимальную скорость.

Хост-адаптер

Устройство, подключаемое к шине ПК, обеспечивает хосту связь с устройствами SCSI

Достоинства – могут быть легкозаменяемыми без отключения и потери работоспособности сервера.

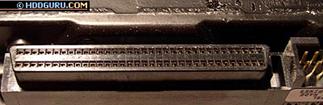

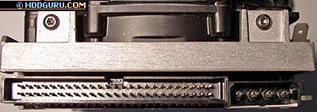

Типы разъемов

HD68



SCA80



HE50

Устройства SCSI могут иметь различные типы разъемов HD80, SCA80, HD50

Для подключения различных по конфиг. устройств используются переходники.

Для подключения Ж\д необходимо использовать терминатор: пассивный, активный, и фпт (Forced Perfect Terminator)

Пассивный – 132 Ом, активный – 110 Ом

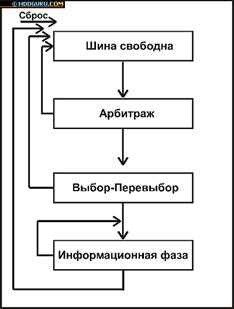

Протокол работы шины SCSI

Состояния делятся на: 1) шина свободна 2) арбитраж 3) перевыбор – используется подтверждение что он выбран для работы 4) информационная фаза происходит передача информации.

Недостатки: высокая стоимсоть самих устройств, сложная конфигурация и управление, невозможно установить данный диск в обычный ПК, требуется хост-адаптер.

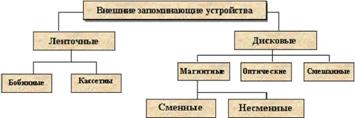

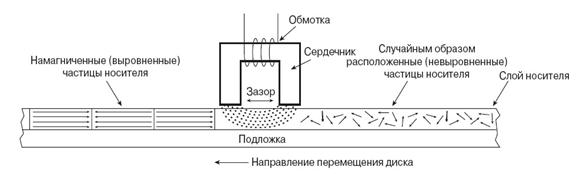

19) Классификация ВЗУ. Ленточные и дисковые ВЗУ. Примеры носителей. Логическая структура поверхности диска. Понятия: кластер, сектор, цилиндр, дорожка. Структура головки записи/ считывания. Процесс записи информации на магнитный носитель.

Запоминающее устройство — носитель информации, предназначенный для записи и хранения данных. В основе работы запоминающего устройства может лежать любой физический эффект, обеспечивающий приведение системы к двум или более устойчивым состояниям.

Кластер - в некоторых типах файловых систем логическая единица хранения данных в таблице размещения файлов, объединяющая группу секторов. Например, на дисках с размером секторов в 512 байт, 512-байтный кластер содержит один сектор, тогда как 4-килобайтный кластер содержит восемь секторов.

Как правило, это наименьшее место на диске, которое может быть выделено для хранения файла.

Сектор - минимальная адресуемая единица хранения информации на дисковых запоминающих устройствах. Является частью дорожки диска. У большинства устройств размер сектора составляет 512 байт (например, у жестких и гибких дисков), либо 2048 байт (например, у оптических дисков).

Цилиндр - это число дорожек на одной поверхности диска

Дорожка - сегмент магнитных дисков, часть дисковой памяти в виде в виде окружности (при магнитном способе записи дорожа - концентрические окружности, на компакт-дисках данные записываются на одной спиралевидной дорожке)





Остальное хз!
