Ieee 1284

международный стандарт параллельного интерфейса для подключения периферийных устройств персонального компьютера.

В основном используется для подключения к компьютеру принтера, сканера и других внешних устройств (часто использовался для подключения внешних устройств хранения данных), однако может применяться и для других целей (организация связи между двумя компьютерами, подключение каких-либо механизмов телесигнализации и телеуправления).



В основе данного стандарта лежит интерфейс Centronics и его расширенные версии (ECP, EPP).



Название «LPT» образовано от наименования стандартного устройства принтера «LPT1» (Line Printer Terminal или Line PrinTer) в операционных системах семейства MS-DOS.

Порт на стороне управляющего устройства (компьютера) имеет 25-контактный 2-рядный разъём DB-25-female ("мама") (IEEE 1284-A). Не путать с аналогичным male-разъёмом ("папа"), который устанавливался на старых компьютерах и представляет собой 25-пиновый COM-порт. На периферийных устройствах обычно используется 36-контактный микроразъем ленточного типа Centronics (IEEE 1284-B), поэтому кабели для подключения периферийных устройств к компьютеру по параллельному порту обычно выполняются с 25-контактным разъёмом DB-25-male на одной стороне и 36-контактным IEEE 1284-B на другой (AB-кабель). Изредка применяется AC-кабель с 36-контактным разъемом MiniCentronics (IEEE 1284-C).



Centronics 25-pin

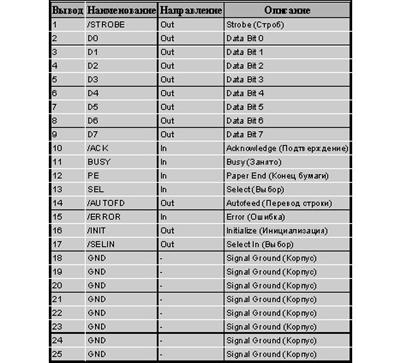

Таблица сигналов LTP

DB-25

DB-25-female

DB-25-male



Требование по длине кабеля – не более 3м



EPP (Enhanced Parallel Port) — разработан компаниями Intel, Xircom и Zenith Data Systems — двунаправленный порт, со скоростью передачи данных до 2МБайт/сек.(1991)

ЕСР (Extended Capabilities Port) — разработан компаниями Hewlett-Packard и Microsoft — в дополнение появились такие возможности, как наличие аппаратного сжатия данных, наличие буфера и возможность работы в режиме DMA (прямой доступ к памяти)



12) СОМ-порт. Назначение. Основные типы разъемов (DB-9, DB-25). Основные электрические характеристики. Основные сигналы СОМ-порта. Режимы передачи данных (синхронный и асинхронный). Формат слова. Основные биты и их назначение. Применение СОМ-портов.

СОМ порт (RS-232) – физический интерфейс, который реализуется с помощью двух разъемов DB9 и DB25.

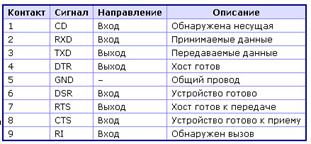

Назначение выводов 9-контактного разъема

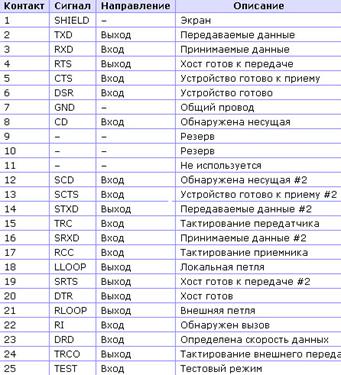

25-контактный разъем



Электрические характеристики

0 кодируется в диапазоне от 0.5 до 15В, 1 от -5 до -15

Протокол обмена данными.

Существует 2 метода управления обменом данных – стандартный и программный, а так же 2 режима передачи (синхронный и асинхронный).

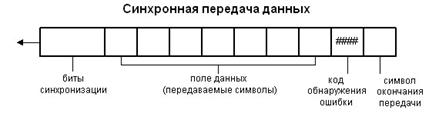

Синхронный – подразумевает непрерывный обмен данными, когда биты передаются 1 за другим, без пауз с заданной скоростью. На сегодняшний день СОМ не поддерживает.

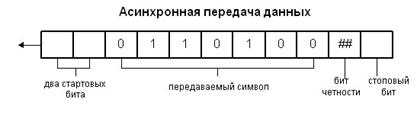

Асинхронный – при асинхронном режиме байты, оформленные в виде слов, формат которых зависит от текущей настройки порта.

Старт бит – сигнал приемник о начале передачи данных. Содержит 5-8 бит.

Бит контроля на четность – предназначен для проверки правильности данных.

Характеристики протокола обмена данных, измеряют в битах в сек (57600 макс)

Контроль честности: четным (общее число единичных битов, включая бит четности должно быть четным.

Нечетности – аналогично.

Длина стоп-бита может включать 1,1.5,2 длительн. бита.



Применение – раньше-мыши, сейчас – сетевое оборудование. Удобен для программирования устройств. Модемы.

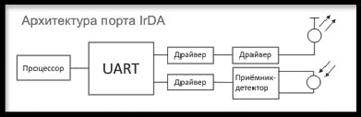

13) Интерфейс IrDA. Состав оборудования для передачи данных. Требование к скорости передачи данных. Архитектура порта IrDA (UART, блок приемника-передатчика). Протокол передачи данных по интерфейсу IrDA.

ИК-порт. В основе 2 элемента: светодиод и фотодиод. Используется очень редко. Сильно уступает BT и Вафле.

Для полноценно реализации двусторонней связи: фото и светодиод на каждом из устройств, участвующих в соединении. Существует 1-сторонняя связь (ТВ-пульт). В этом случае обратной передачи не поступает.

Блок преобразования: приемник-детектор и фотодиод. Передавать данные 10 бит.

Кроме того, используется специальный блок UART (синхронный приемо-передатчик)

Приемная часть. Переданные ИК-импульсы поступают на PIN-диод, преобразую-щий импульсы света в токовые импульсы, которые усиливаются, фильтруются и сравниваются с пороговым уровнем для преобразования в логические уровни. ИК-импульс в активном состоянии генерирует "0", при отсутствии света генерируется логическая "1". Протокол IrDA требует, чтобы приемник точно улавливал ИК-импульсы.



14) Bluetooth. Определение. Рабочая частота. Режим FHSS. Типы соединений. Классификация стандартов (1.1, 1.2, 2.0, 3.0) Характеристики каждого из стандартов (кол-во подключаемых устройств, требования к скорости передачи данных, достоинства и недостатки).

Это производственная спецификация беспроводных персональных сетей (англ. Wireless personal area network, WPAN)

Позволяет обмен данных в радиусе 10-100м, затрачивая минимум энергии устройства.

Работает на частотах 2.4 – 2.48 ГГц

Принцип действия – между FHSS (переключение частот) суть в том, что частота меняется скачкообразно по некоторому алгоритму, который известен только передатчику и приемнику. Частота меняется 1600 раз в секунду. Передатчик и приемник меняют частоту каждые 625 мкс.

Типы соединения: точка – многоточка, точка – точка. Устройство может выполнять 1 из ролей: мастер и слейв.

Пико сеть

К 1 ведущему устройству пожно подключить до 7 слейв. В 1 пико-сети 1 мастер, но каждый слейв – может быть мастером еще в другой сети. Образуя тем самым scatter сеть

Режимы работы устройств – 1. обнаруживаемое, 2. ограниченное время, 3. не отвечает.

Классификация стандартов

1.1 – при передаче данных данные не шифровались.

1.2 – увеличена была скорость передачи (почти до 721 кбит\сек), быстрое подключение и обнаружение

2.0 - Bluetooth версии 2.0 был выпущен 10 ноября 2004 г. Имеет обратную совместимость с предыдущими версиями 1.x. Основным нововведением стала поддержка EDR (Enhanced Data Rate) для ускорения передачи данных. Номинальная скорость EDR около 3 Мбит/с, однако на практике это позволило повысить скорость передачи данных только до 2,1 Мбит/с. Дополнительная производительность достигается с помощью различных радио технологий для передачи данных. Более низкое потребление энергии.

3.0 – совместимо с Вафлей. скорость до 24 мбит.



15) Интерфейс USB. Основные спецификации USB (1.0, 2.0, 3.0) Требования к скорости и режимы работы каждого из стандартов. Основные типы разъемов( type A, type B, Mini-USB) и их роль в персональном компьютере. Основные контакты интерфейса USB и уровень напряжений. Достоинства и недостатки. Применение USB.

Universal Serial Bus.

Последовательный интерфейс для передачи данных. Для подключения ПУ к USB используется 4-х проводной кабель. К 1 контроллеру USB реально до 127 устройств. Кроме того, устройства будут подключены к шине звезда и будет иметь 5 уровней. Подключенные устройства могут иметь внешние источники питания и могут не иметь.

Максимальный ток, который может обеспечить 500мА

Версии и спецификации.

1995 – 1.0 Существует 2 режима (низкая пропускная способность \ высокая) (1.5 мбит \ 12 мбит)

максимальная длина кабеля для режима с высокой пропускной способностью — 5 м

максимальная длина кабеля для режима с низкой пропускной способностью — 3 м

напряжение питания для периферийных устройств — 5 В

2000 – 2.0

Для устройств USB 2.0 регламентировано три режима работы:

Low-speed, 10—1500 Кбит/c (используется для интерактивных устройств: клавиатуры, мыши, джойстика)

Full-speed, 0,5—12 Мбит/с (аудио-, видеоустройства)

Hi-speed, 25—480 Мбит/с (видеоустройства, устройства хранения информации

2009 – 3.0

В спецификации USB 3.0 разъёмы и кабели обновлённого стандарта физически и функционально совместимы с USB 2.0. Кабель USB 2.0 содержит в себе четыре линии — пару для приёма/передачи данных, плюс и ноль питания. В дополнение к ним USB 3.0 добавляет пять новых линий (в результате чего кабель стал гораздо толще), однако новые контакты расположены параллельно по отношению к старым на другом контактном ряду. Теперь можно будет с лёгкостью определить принадлежность кабеля к той или иной версии стандарта, просто взглянув на его разъём. Спецификация USB 3.0 повышает максимальную скорость передачи информации до 4,8 Гбит/с — что на порядок больше 480 Мбит/с, которые может обеспечить USB 2.0.

Версия 3.0 может похвастаться не только более высокой скоростью передачи информации, но и увеличенной силой тока с 500 мА до 900 мА. Отныне пользователь может не только подпитывать от одного хаба гораздо большее количество устройств, но и само аппаратное обеспечение избавится от ранее поставлявшихся отдельных блоков питания.

Основные типы разъемов

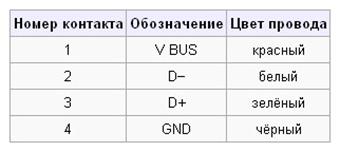

Спецификация 1.0 регламентировала два типа разъёмов: A — на стороне контроллера или концентратора USB и B — на стороне периферийного устройства. Впоследствии были разработаны миниатюрные разъёмы для применения USB в переносных и мобильных устройствах, получившие название Mini-USB. Новая версия миниатюрных разъёмов, называемых Micro-USB, была представлена USB Implementers Forum 4 января 2007 года.

Размеры разъёмов: USB Тип A — 4×12 мм, USB Тип B — 7×8 мм, USB mini A и USB mini B — 2×7 мм.

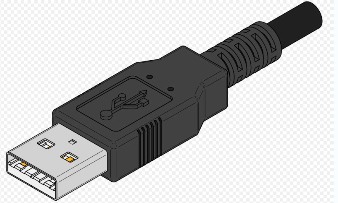

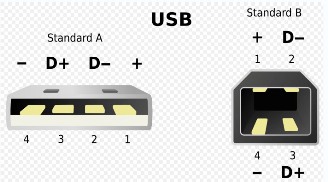

USB A 1.0 – 2.0

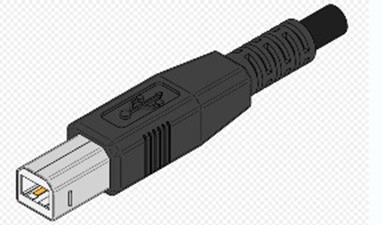

USB B 1.0 – 2.0

Mini-USB
