А4. Расчетная температура внутреннего воздуха
Расчетная
температура внутреннего воздуха
,
применяемая при теплотехнических
расчетах наружных ограждений зданий:
Жилые дома квартирного типа, общежития, гостиницы, санаторий:
Жилая комната1..................................................................................................18
Номер и коридор гоcтиницы.............................................................................20
Ванная,душевая,совмещенныйсанитарный.....................................................25
Административно-контроские здание:
Рабочая комната, кабинет, архив.....................................................................18
То же, при кондиционировании воздуха.........................................................21
Вестибюль, зал собраний..................................................................................16
Конструкторское бюро, библиотека.................................................................20
Лечебно-профилактические учреждения:
Палата для взрослых, кабинет, уборная...........................................................20
Палата для детей, операционная.......................................................................22
Предродовая, ванна, бассейн.............................................................................25
Детские ясли и сады:
Игральная-столовая, приемная-ясли............................................................21-23
Детская комната, туалетная для детей..............................................................20
Медицинская комната, туалетная в яслях........................................................22
1В районах с температурой наиболее холодной пятидневки
-310С и ниже расчетная температура воздуха в жилой комнате должна быть +200С
А5. Расчетные параметры коэффициентов для теплотехнического расчета.
Таблица 1
Нормативные коэффициенты -n теплотехнического расчета.
Ограждающие конструкции |
Коэффициент n (рис.1) |
|
1 |
|
0,9 |
|
0,75 |
|
0,6 |
|
0,4 |

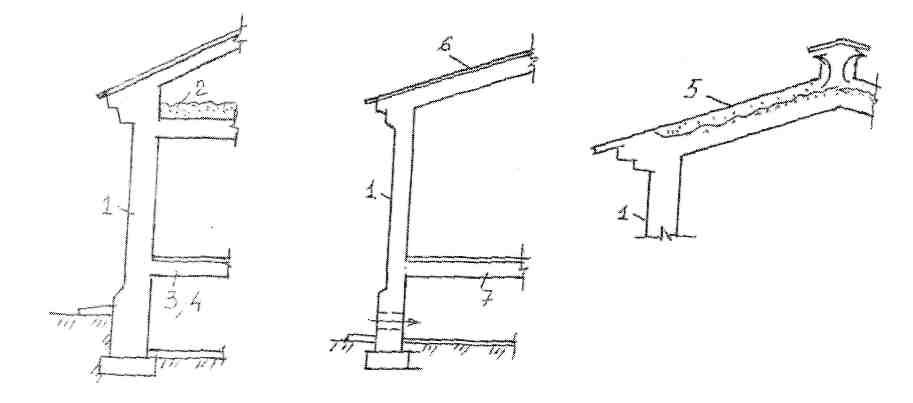

Рисунок 1 Значения коэффициента n, характеризующего расположение наружной поверхности ограждения по отношению к наружному воздуху:
1- наружная стена- n =1; 2 – чердачное перекрытие – n=0,9; 3 – перекрытие над неотапливаемым подвалом – n=0,6; 4 – перекрытие над проездом - n=1; 5 – совмещенная вентилируемая крыша – n = 0,9; 6 – совмещенная невентилируемая крыша – n = 1; 7 – перекрытие над холодным подпольем - n=0,75
Таблица 2
Величина нормируемого температурного перепада.
Здания и помещения |
Нормативный
температурный перепад
|
||
наружных стен |
покрытий и чердачных перекрытий |
покрытий над подвалами и подпольями |
|
|
6 |
4 |
2 |
|
6 |
4,6 |
2,5 |
|
|
5,6 |
2,5 |
|
0 |
8 |
2,5 |
|
1 |
7 |
2,5 |
а) не допускается конденсация влаги на внутренней поверхности стен или потолков. б) не допускается конденсация влаги на внутренней поверхности только потолков. |
7 |
|
2,5
2,5 |
для
где-
-температура
точки росы внутреннего воздуха, 0С.
-коэффициент
теплоотдачи внутренней поверхности
ограждающих
контрукций, принимаемый по табл. 3.
Таблица 3
Коэффициент
теплообмена
и сопротивление теплообмену
у внутренней и наружней поверхности
ограждений. (рис.2)
Поверхности ограждений |
|
|
||
|
|
|
|
|
Внутренние
поверхности
Стен,
полов, а также потолков гладких или с
выступающими редко расположенными
ребрами, отношение высоты
|
8,72 |
7,5 |
0,115 |
0,133 |
Потолок
кессонами с отношением
|
6,98 |
6 |
0,113 |
0,167 |
Заполнений световых проемов |
10,47 |
9 |
0,096 |
0,111 |
Наружные
поверхности
|
|
|
|
|
Стен, бесчердачных покрытий, заполнений световых проемов и пр |
23,26 |
20 |
0,043 |
0,05 |
Поверхности, выходящие на чердак |
11,63 |
10 |
0,086 |
0,1 |
Над холодными подвалами, и пр. |
5,82 |
5 |
0,172 |
0,2 |
Вентелируемых воздушных прослоек и холодных (проветриваемых) подполий зданий |
17,45 |
15 |
0,057 |
0,057 |
которых
к расстоянию а между гранями соседних
ребер
(где
а – меньшая сторона кессона)

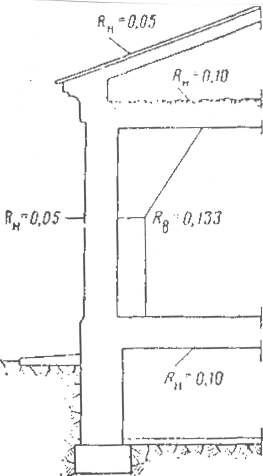

Рисунок 2 Значения сопротивлений теплопереходу у внутренней и наружной поверхностей ограждения (Rв и Rн); для ребристых потолков Rв = 0,143 – 0,154м2ч град/ккал
Таблица 4
Тепловая инерция стены
Тепловая инерция Д ограждающих контрукций |
Расчетная
зимняя температура наружного воздуха
|
До 1,5 (безинерционная) |
Абсолютная минимальная температура |
Са. 1,5 до 4 (малая инерционность) |
Средняя температура наиболее холодных суток |
Св. 4 до 7 (средняя инерционность) |
Средняя температура наиболее холодных трех суток (среднее арифметическое из температур наиболее холодных суток и наиболее холодной пятидневки) |
Св.7 (большая инерционность) |
Средняя температура наиболее холодной пятидневки |
Таблица 5
Сопротивление
теплопередаче замкнутых воздушных
прослоек
,
Толшина прослойки, мм |
Пролойки вертикальные и горизонтальные при потоке тепла снизу вверх |
Прослойки горизонтальные при потоке тепла сверху вниз |
||
При температуре воздуха в прослойке |
||||
Положительной |
Отрицательной |
Положительной |
Отрицательной |
|
10 20 30 50 100 150 200-300 |
0,129 (0,15) 0,137 (0,16) 0,137 (0,16) 0,137 (0,16) 0,146 (0,17) 0,155 (0,18) 0,155 (0,18) |
0,146 (0,17) 0,155 (0,18) 0,163 (0,19) 0,172 (0,2) 0,18 (0,21) 0,18 (0,21) 0,189 (0,22) |
0,129(0,15) 0,155(0,18) 0,163(0,19) 0172(0,2) 0,18(0,21) 0,189(0,22) 0,189(0,22) |
0,155(0,18) 0,189(0,22) 0,206(0,24) 0,223(0,26) 0,232(0,27) 0,241(0,28) 0,241(0,28) |
А6. Теплотехнические характеристики строительных материалов, изделий и конструктивных элементов.
Наименование материалов, изделий, элементов и массовая влажность |
Средняя
плотность
|
Теплопроводность
|
Удельная
теплоемкость
|
Коэффициент
теплоусвоения (при периоде 24ч)
|
Коэффициент
паропроницаемости
|
|||
1 |
2 |
3 |
4 |
5 |
6 |
|||
Асбестоцементные теплоизоляционные плиты (3)……….. |
515 |
0,13 (0,11) |
0,92 (0,22) |
2,1 (1,8) |
0,39 (0,052) |
|||
Асфальт в полах и стяжках (0)………. |
1800 |
0,76 (0,65) |
1,7 (0,4) |
12,8 (11) |
0,0075 (0,001) |
|||
Бетоны |
|
|
|
|
|
|||
Асфальтобетон (0) |
2100 |
1,05 (0,9) |
1,7 (0,4) |
12,4 (10,7) |
0,0075 (0,001) |
|||
Железобетон (3)….. |
2575 |
2,03 (1,75) |
0,92 (0,22) |
16,3 (14) |
0,03 (0,004) |
|||
Бетон с гравием или щебнем (3)…... |
2470 |
1,86 (1,6) |
0,92(0,22) |
17,4(15) |
0,03(0,004) |
|||
Бетон силикатный (3) |
2060 |
1,4(1,2) |
0,92(0,22) |
13,8(11,9) |
|
|||
Шлакобетоны на котельных шлаках (8) |
1730 |
0,76(0,65) |
1,1(0,26) |
10,1(8,7) |
0,0825(0,011) |
|||
|
|
|
|
|
|
|||
Бетоны ячейстые (газобетон, пенобетон, пеносиликат) (15)….. |
1150 |
0,41(0,35) |
1,25(0,3) |
6,5(5,6) |
0,113(0,015) |
|||
То же (12)…………… |
670 |
0,21(0,18) |
1,2(0,3) |
3,5(3) |
0,173(0,023) |
|||
Газозолобетон (22)…. |
1220 |
0,41(0,35) |
1,4(0,34) |
7,1(6,1) |
0,098(0,013) |
|||
Керамзитобетон (10).. |
1320 |
0,47(0,4) |
1,17(0,28) |
7,2(6,2) |
0,105(0,014) |
|||
То же (10)………... |
880 |
0,29(0,25) |
1,17(0,28) |
4,7(4) |
0,188(0,028) |
|||
Гипсовые изделия |
|
|
|
|
|
|||
Плиты гипсовые (3)… |
1135 |
0,41(0,35) |
0,92(0,22) |
5,5(4,75) |
0,105(0,014) |
|||
Листы гипсовые (сухая штукатурка)(3) |
825 |
0,21(0,18) |
1,1(0,26) |
3,7(3,2) |
|
|||
Засыпка |
|
|
|
|
|
|||
Грунт под зданием (10) |
1980 |
1,16(1) |
1,13(0,27) |
13,7(11,8) |
- |
|||
Засыпка из сухого песка (2) |
1735 |
0,58(0,5) |
0,84(0,2) |
7,8(6,7) |
0,165(0,022) |
|||
Засыпка из керамзитового гравния (5) |
630 |
0,2(0,17) |
1(0,24) |
3(2,6) |
0,3(0,01) |
|||
Шлак топливный (4) |
1040 |
0,29(0,25) |
0,96(0,23) |
4,6(3,95) |
0,195(0,026) |
|||
Изделия из дерева |
|
|
|
|
|
|||
Сосна и ель поперек волокон (20) |
660 |
0,175(0,15) |
2,8(0,67) |
4,8(4,15) |
0,0615(0,0082) |
|||
Опилки древесные (20)………………….. |
360 |
0,13(0,11) |
2,6(0,62) |
2,9(2,5) |
0,262(0,035) |
|||
Плиты древесноволокнистые (12)…………………… |
670 |
0,16(0,14) |
2,3(0,56) |
4,25(3,65) |
0,113(0,015) |
|||
Плиты фибролитовые (15)…………………… |
575 |
0,23(0,2) |
2,4(0,57) |
4,75(4,1) |
0,105(0,014) |
|||
Фанера клееная (13) |
680 |
0,175(0,15) |
2,7(0,65) |
4,8(4,15) |
0,0225(0,003) |
|||
Органические материалы |
|
|
|
|
|
|||
Плиты пробковые |
250 |
0,07(0,06) |
2,1(0,5) |
1,6(1,4) |
0,375(0,005) |
|||
Войлок строительный (10) |
165 |
0,058(0,05) |
2,1(0,5) |
1,2(1,04) |
0,34(0,045) |
|||
Стекло и изделия из него |
|
|
|
|
|
|||
Стекло оконное (0) |
2600 |
0,82(0,7) |
0,84(0,2) |
11,3(9,7) |
0 |
|||
Маты из стеклянного волокна (5) |
53 |
0,052(0,045) |
1(0,24) |
0,44(0,38) |
- |
|||
Изделия из минеральной ваты |
|
|
|
|
|
|||
Маты минераловатные (5) |
210 |
0,06 (0,052) |
0,92 (0,22) |
0,92 (0,79) |
0,45 (0,06) |
|||
Плиты минераловатные полужесткие (5) |
315 |
0,082 (0,07) |
1,1 (0,26) |
1,42 (1,22) |
0,413 (0,058) |
|||
То же, жесткие (5) |
420 |
0,087 (0,075) |
1,1 (0,26) |
1,7 (1,46) |
0,84 (0,045) |
|||
Пористые полимерные материалы |
|
|
|
|
|
|||
Поропласт (3) |
50 |
0,049 (0,042) |
1,55 (0,37) |
0,52 (0,45) |
0,06 (0,008) |
|||
Пенопласт ПХВ-1 (10) |
140 |
0,052 (0,053) |
1,5 (0,30) |
0,97 (0,83) |
- |
|||
Рулонные материалы |
|
|
|
|
|
|||
Картон строительный (10) |
715 |
0,175 (0,15) |
1,6 (0,38) |
3,8 (3,25) |
- |
|||
Линолеум поливинихлоридный (0) |
1800 |
0,38 (0,175) |
1,46 (0,35) |
8,55 (7,35) |
0,0015 (0,0002) |
|||
Рубероид, пергамин, толь (5) |
630 |
0,175 (0,15) |
1,6 (0,35) |
3,55 (3,05) |
- |
|||
Кладка |
|
|
|
|
|
|||
Из глиняного кирпича (2) |
1835 |
0,82 (0,7) |
0,96 (0,23) |
10,2 (8,75) |
0,105 (0,014) |
|||
Из силикатного кирпича (4) |
1870 |
0,87 (0,75) |
1 (0,24) |
10,9 (9,35) |
0,105 (0,014) |
|||
Из дырчатого кирпича (при 60% отверстиях) (4) |
1350 |
0,58 (0,5) |
1 (0,24) |
7,6 (6,5) |
0,15 (0,02) |
|||
Из семищелевых камней (4) |
11455 |
0,64 (0,55) |
1 (0,24) |
8,25 (7,1) |
0,135 (0,018) |
|||
Растворы строительные и штукатурные |
|
|
|
|
|
|||
Цементно-песчаный раствор (4) |
1870 |
0,93(0,8) |
0,96(0,23) |
11(9,45) |
0,09(0,012) |
|||
Сложный раствор или штукатурка на него (4) |
1770 |
0,87(0,75) |
0,96(0,23) |
10,35(8,9) |
0,098(0,013) |
|||
Цементно-шлаковый раствор (4) |
1455 |
0,64(0,55) |
0,88(0,21) |
7,7(6,6) |
0,113(0,015) |
|||
,
Примечание:
Значение телотехнических характеристик относятся к нормальному влажностному режиму помещений в зданиях, находящихся в зонах нормальной влажности и влажной, а также во всех случаях к стенам подвалов и подземных сооружений и к перекрытиям над неотапливаемыми подвалами.
Теплопроводность и коэфициент теплоусвоения для ограждений, выполняемых немедленно высыхающих материалов (например, для стен из силикатного кирпича, шлакобетона, газозолобетона, перлитобетона), во влажных и мокрых помещениях, а также во влажном климате следует повышать на 10%.
В скобках указана массовая влажность
%
для условий эксплуатации Б
(см. СНиП 11А.7-71).Табличные значения теплопроводности следует увеличивать на 20% для материалов, подверженных уплотнению, деформации или усадке (например, для изделий из минеральной ваты, войлока и т.п.) независимо от их средней плотности.
