6.3 Воздухопроницаемость

В результате действия и разности температур внутреннего и наружного воздуха возникает возможность инфильтрации. Воздухопроницаемость понижает температуру внутри ограждения, снижая тем самым его термическое сопротивление. Это обстоятельство надо учитывать при разработке конструкций панелей и выборе материалов для них. С гигиенической точки зрения небольшой воздухообмен желателен, в особенности при отсутствии вентиляции.

Величина сопротивления воздухопроницанию ограждения равна сумме сопротивлений его отдельных слоев. Требуемая величина сопротивления воздухопроницанию наружных стен и покрытий вычисляется по формуле:

(6.1)

где расчетная скорость ветра в м/сек, принимаемая по нормативным данным, но не менее 5 м/сек.

Например при расчетной скорости ветра 5,6 м/сек для легких ограждений а для ограждений средней массивности соответственно 3,28.

Кроме того, необходимо, чтобы наружная часть ограждения, равная ¼ всей его толщины, имела сопротивления, равное 0,03 . Сопротивление воздухопроницанию стыков между панелями не должна превышать , что на 30% выше, чем у панелей.

6.4 Влажностный режим (паропроницаемость, образование конденсата)

Влажностный режим помещений может быть сухим (относительная влажность воздуха в зимнее время φ < 50%), нормальным, 50…60%), влажным φ =61-75%, мокрым (φ < 75%). Если воздух охлаждается, его относительная влажность увеличивается. Увлажнение конденсатом повышает теплопроводность материалов, снижает их прочность и долговечность. Наиболее опасными с точки зрения образования конденсата являются углы помещения, где температура обычно ниже, чем на остальной поверхности стены (за счет превышения площади теплоотдачи над площадью тепловосприятия), а также места расположения теплопроводных включений (железобетонные ребра, железобетонные колонны в кирпичных стенах). При опасности образования конденсата в указанных местах необходимо увеличить сопротивление теплопередаче путем внутреннего или наружного утолщения стены, устройства пилястр и т.п.

Если помещение по влажностному режиму является нормальным (при однослойном ограждении) или сухим (при любом ограждении), то расчет влажностного режима ограждения можно не производить. Основное конструктивное мероприятие для борьбы с конденсацией влаги в бесчердачных покрытиях – устройство вентилируемых (раздельных) покрытий.

Конструкция ограждения не должна допускать накопления влаги в толще ограждения, а также выпадения конденсата на внутренней поверхности панели. При накоплении влаги внутри ограждения резко снижается термическое сопротивление и понижается температура на внутренней его поверхности, что проводит к выпадению конденсата и образованию сырах пятен, плесени, потеков и т.д. Нормы (СНиП РК 2.04.03-2002) устанавливают предельную влажность материалов ограждения в эксплуатационных условиях и требует проверки паропроницаемости отдельных слоев ограждения, определения возможной зоны конденсации и придание конструкции качеств, предотвращающих образования конденсата.

Следует стремиться располагать более паропроницаемые материалы в наружных слоях панели и менее проницаемая во внутренних слоях. Если это невозможно по конструктивным соображениям, необходимо размещать с внутренней стороны специальный пароизоляционный слой (например,барьер), который будет препятствовать доступу паров внутрь панели. В ряде случаев целесообразно между наружным водонепроницаемым, а следовательно, и паронепроницаемым слоем утеплителе устраивать вентилируемым зазор, обеспечивающий свободный выход паров наружу. (рис.6.2)

Строительные нормы и правила требует, что сопротивление пароизоляционный слой, определялось по формулам, приведенным в СНиП РК 2.0403-2002. Величина сопротивлений отдельных слоев ( где - коэффициент паропроницаемости материала в г/м мм рт.ст.ч).

Требуемое сопротивление паропрницанию конструкции чердачных перекрытий и бесчердачных покрытий (совмещенных крыш) со сплошным вентилируемым воздушными прослойками в целях ограничения конденсата водяного пара в чердачном пространстве или воздушной прослойке должно быть не менее определяемого по формуле

(6.2)

где – упругость водяного пара наружного воздуха (средняя за три зимних месяца) в мм рт. ст;

- упругость водяного пара внутреннего воздуха.

Инсоляция – облучения прямым солнечным лучами зданий, помещеий и территорий, оказывающее световое, ультрафиолетовое и тепловое (радиационное) воздействия. Световое и ультрафиолетовое облучение оказывает укрепляющее психофизиологическое воздействия на человека и бактерицидное на микроорганизм во внутреннем пространстве зданий, оздоровляя его.

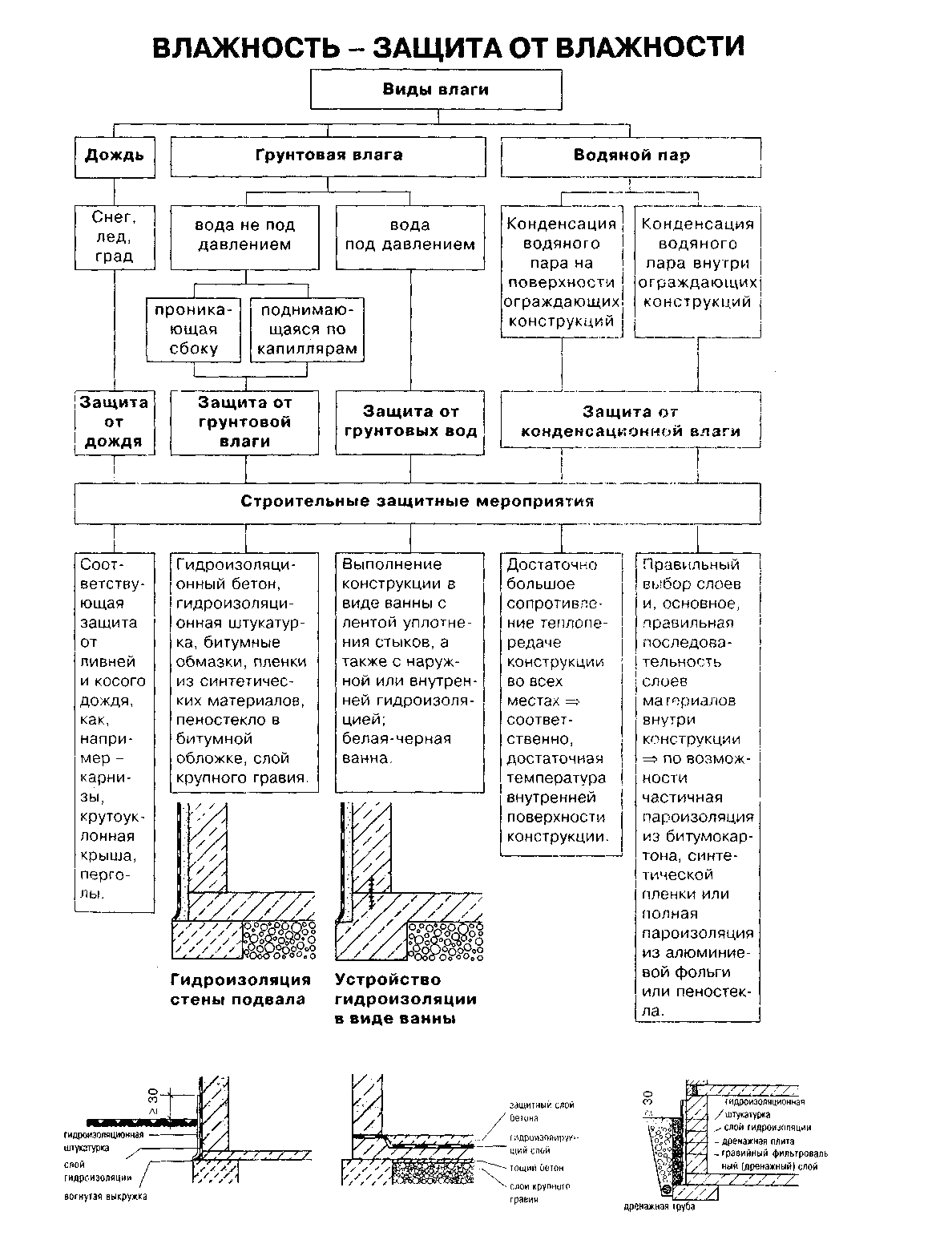

Рисунок 6.2 Классификация и защитные мероприятия от влажности

В качестве солнцезащитных устройств используют горизонтальные сплошные и решетчатые козырьки, горизонтальные и вертикальные жалюзийные решетки с различно расположенными перьями, вертикальные стенки-экраны (солнцеломы) и сотообразные затемняющие экраны из железобетона, армоцемента, алюминия, дерева или других материалов (рис. 6.3)

Рисунок 6.3 Схемы солнезащитных устройств. Горизонтальные козырьки: а- сплошные; б- решетчатые; жалюзистационарные или регулируемые; в,г- горизонтальные; д,е- вертикальные; ж- вертикальные экраны-«солнцеломы»; и- сотообразные экран; - величины защитных углов.
