3.5 Размещения промышленных районов по розе ветров

Городские промышленные районы с предприятиями, выделяющими произ­водственные вредности (газ, дым, ко­поть, пыль, неприятные запахи, шум), необходимо располагать с подветрен­ной стороны по отношению к ближай­шему району селитебной части города (селитебной называют территорию го­рода, предназначенную для располо­жения жилых и общественных зданий, а также зеленых насаждений — садов, парков, скверов, бульваров, стадио­нов). Кроме того, промышленные пред­приятия должны быть удалены от се­литебной территории на некоторое рас­стояние в соответствии со степенью вредности предприятия. Полоса меж­ду источником производственных вред­ностей и границей селитебной терри­тории, называется санитарно-защитной зоной.

Промышленные предприятия в за­висимости от вида производства, выде­ляемых вредностей и условий техноло­гического процесса, а также с учетом проведения мероприятий по очистке вредных выбросов в атмосферу делят на пять классов: предприятия с особо вредными производствами относятся к I классу, с наименее вредными — к V классу.

У предприятий I класса требуется устраивать санитарно-защитные зоны шириной 1000 м, у предприятий II, III, IV и V классов необходимы санитарно-защитные зоны шириной соответст­венно 500, 300, 100 и 50 м.

В санитарно-защитной зоне между селитебной территорией и промышлен­ными предприятиями с вредными вы­делениями допускается размещать промышленные предприятия с мень­шим классом вредностей при условии, что между размещаемым промышлен­ным предприятием и жилыми и общественными зданиями будет сохране­на санитарно-защитная зона, требуе­мая для предприятия с меньшим клас­сом вредностей.

В санитарно-защитной зоне допус­кается располагать пожарные депо, бани, прачечные, гаражи, склады, административно-служебные здания, торговые здания, столовые, амбулато­рии и т. п., помещения для аварийно­го персонала и охраны данного пред­приятия, а также стоянки для общест­венного и индивидуального автомо­бильного транспорта.

В санитарно-защитной зоне со сто­роны селитебной территории рекомен­дуется предусматривать полосу дре­весных насаждений шириной не менее50 м, а при ширине зоны до 100 м - не менее 20 м.

При размещении промышленных предприятий, выделяющих производственные вредности, необходимо учитывать направление господствующих ветров, с тем чтобы они уносили вредные выделения в сторону от селитебной территории. Господствующее направление ветров принимают по розе ветров, которая представляет собой схему распределения ветров по направлению и повторяемости, а иногда по скорости (рис. 3.12)

Для построения розы ветров по направлению и повторяемости проводят из одной точки прямые по направлению шестнадцати румбов и на каждой из них откладывают столько единиц, сколько раз в этом направлении за данный промежуток времени дул ветер; концы отрезков соединяют прямыми. Розы ветров строят для годового периода или для различных времен года.

Покажем порядок построения роза ветров на месяц и за многолетний период.

Предположим, нужно составить розу ветров на месяц. Для этого сначала подсчитывают, сколько дней в месяце дул ветер и в каком направлении. На бумаге чертят схему, показывающую основные и промежуточные стороны горизонта. Вдоль каждой линии по выбранному масштабу (например, 1 день – 0,5) откладывают отрезки, соответствующие направлению ветра в каждой день. Точки, отмеченные на линиях, последовательно соединяют (рис.3.12). Роза ветров показывает, какие ветры преобладали в этом месяце.

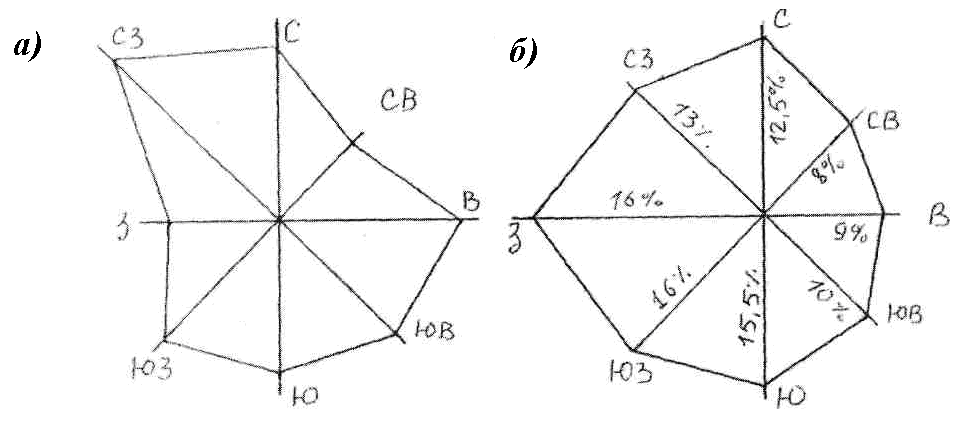

Рисунок 3.12. Построение роза ветров: а – установление господствующего направления ветра на месяц; б – повторяемости ветров по градации скорости направления ветра на месяц; б- повторяемости ветров по градации скоростей

При построении розы ветров по повторяемости скорости определяют для каждого направления не только повторяемость, но и скорость ветра (рис.3.12б). Затем величину повторяемости каждого направления умножают на соответствующую среднюю скорость. Полученные величины выражают в процентах от общей суммы и откладывают в определенном масштабе по направлениям румбов.

Повторяемость ветров различных направлений с показанием повторяемости разных градаций скорости ветров для каждого направления (румба), приведена в табл. 3.1

Таблица3.1

Румбы	Градации скоростей ветров (м/сек)
	≤1	2 – 5	6 – 10	11 – 15	>15	Итого
С СВ В ЮВ Ю ЮЗ З СЗ	2 1 1 2 3 3 2 1	5 3 5 5 7 9 10 7	3 1,5 1,5 1,5 3 1,5 3 4	1,5 1,5 1 1 1,5 1,5 0,5 0,5	1 1 0,5 0,5 1 1 0,5 0,5	12,5 8 9 10 15,5 16 16 13
Итого	15	51	19	9	6	100,0

По данным табл. 3.1 . розу ветров строим следующим образом (рис.3.12). Из одной общей точки проводим линии, соответствующие направлениям румбов, а затем на каждой из этих линий откладываем от общей точки принятом масштабе проценты повторяемости ветров определенного румба.

Исходя из господствующего направления ветров желательно продольную фасадную часть промздания располагать перпендикулярно по отношению ветра (рис 3.13)

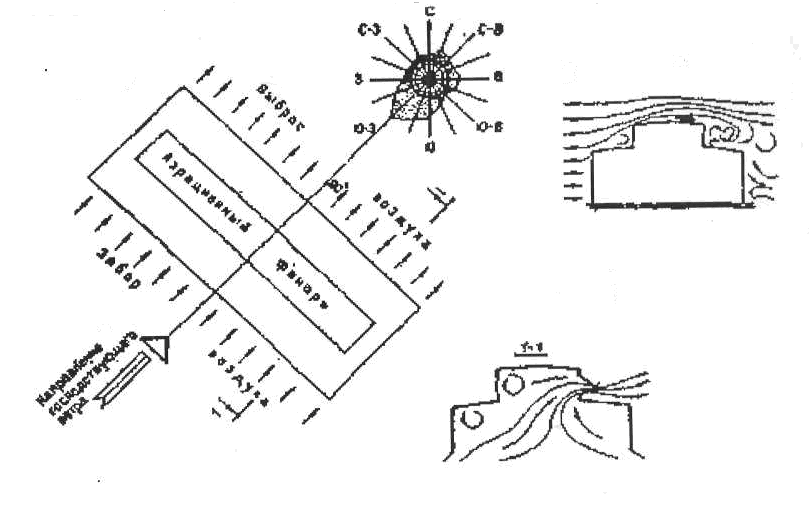

Рисунок 3.13 Схема расположения здания по данным роза ветров: а - Схема ориентации здания, способствующая повышению эффективности аэрации; б – схема движения воздуха у поверхности здания при ветре; в – схема обтекания ветрового потока из внутри промздания через аэродинамический фонарь.
