3.3 Вспомогательные здания и помещения промышленных предприятий

Нормальная деятельность производственного предприятия возможна лишь при наличии вспомогательных служб, размещенных в соответствую­щих зданиях и помещениях. Площадь этих помещений составляет производственных площадей. К вспомогательным относятся помещения бытового (санитарно-гигиенического), медицинского и культурно-массового обслуживания, общественного питания, аппарата управления, обществен­ных организаций, конструкторских бюро и учебных занятий. Вспомога­тельные помещения подразделяют на общезаводские и цеховые. Первые включают в себя помещения заводоуправления, клуб, конференц-зал, учеб­ные помещения, поликлинику, фабрику-кухню и др. Обычно они проекти­руются сблокированными в виде общественного центра предприятия на ос­нове принципов проектирования общественных зданий. Общественный центр предприятия обычно располагают на предзаводской площади.

В состав цеховых вспомогательных помещений входят бытовые помеще­ния, медицинские пункты, столовые-доготовочные, красные уголки. Це­ховые вспомогательные помещения проектируют встроенными в производ­ственное здание, пристроенными к нему или в отдельно стоящем здании, объединенном с производственным под-, на- или надземным отапливаемым переходом (рис.3.11).

Встроенные вспомогательные помещения («встройки») наиболее удобны в эксплуатации, так как пути от рабочих мест до обслуживающих помеще­ний просты, минимальны и экономичны благодаря минимальным затратам территории и ограждающих конструкций. В то же время устройство встроен­ных помещений существенно ухудшает условия функционирования основ­ного производственного помещения, нарушая режим его аэрации, естествен­ного освещения, эвакуации, препятствуя его реконструкции и расширению.

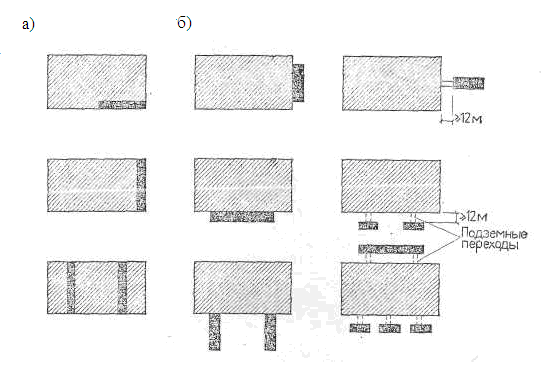

Рисунок 3.11 Схемы размещения вспомогательных зданий и помещений: а- встроенных; б- пристроенных; в- отдельно стоящих

Конструкции вспомогательных здании проектируют из несгораемых материалов (как правило, из сборного железобетона) II класса капитальности со степенью огнестойкости не ниже III. Сборные конструкции вспомогательных зданий аналогичны каркасно-панельным конструкциям массовых общественных зданий и состоят из полного продольного или поперечного железобетонного каркаса с одно-, двух- или четырехэтажными колоннами сечением 30х30 см, предварительно напряженных ригелей таврового сечения с полкой понизу, многопустотных (или ребристых) настилов перекрытий, легкобетонных па­нелей ненесущих или самонесущих наружных стен двухрядной разрезки(рис.3.11).

Покрытия бесчердачные из железобетонных панелей. Все соединения сборных конструкций сварные с замоноличиванием цементным раствором. Перегородки между влажными помещениями — из железобетонных панелей или стеклоблоков, между остальными помещениями — из гипсобетонных панелей или плит.

3.4 Инженерные системы оборудования зданий и сооружения

Инженерное оборудование зданий составляют санитарно-технические системы и приборы отопления, вентиляции (включая кондиционирование воздуха), холодного и горячего водоснабжения, канализации, а также системы электрооборудования, слаботочных сетей радио, телефона, телевидения. Многоэтажные здания дополнительно оборудуются системами вертикального транспорта и мусороудаления. В ряде общественных и промышленных зданий и связи с их назначением применяются также специальные системы и установки по подаче и использованию холода (в торговых зданиях, в крытых катках и др.)

Системы и приборы инженерного оборудования разрабатывают на основе требований обеспечения комфорта внутренней среды, индустриальности и экономичности. Работа любой из систем должна быть энергетически обеспечена. Наиболее распространенными источниками энергоснабжения в городах являются электроэнергия, газ и тепловая энергия.

Источниками энерго – и теплоснабжения в городах служат городские или районные теплоэлектроцентрали – ТЭЦ , источниками газоснабжения – природный газ из систем крупных газопроводов или искусственный газ, вырабатываемый на газовых заводах путем сжигания твердого топлива.

Для обеспечения чистоты воздушного бассейна ТЭЦ и газовые заводы располагают вне и города или в его периферийных районах, отделенных от жилых районов санитарно-защитной зоной. Тепло в виде воды и пары транспортируется от источника к потребителю по тепловым сетям (подземным трубопроводам). Также под землей располагаются сети газоснабжения, водопровода, канализации. Все они в совокупности с тепловым называются городскими инженерными сетями. При проектировании зданий предусматриваются вводы для приема систем энергоносителей. Наибольшая площадь (20-100м²) необходима для отопительных вводов (для отопления, вентиляции и горячего водоснабжения). Они размещаются в подвалах или первых этажах зданий.

Аварийное и автоматическое пожаротушение

Инженерные системы, обеспечивающие автоматическое пожаротушение при возникновении очагов возгорания в помещениях жилых и общественных зданий. Аварийные системы пожаротушения используют воду, химикаты, прекращающие процесс горения.

Дымоудаление

Инженерная система, проектируемая в виде вертикальных шахт с принудительным вентилированием в зданиях повышенной этажности и в ответственных зданиях с массовым пребыванием людей. Система срабатывает автоматически от общей системы пожарной сигнализации при возникновении очагов возгорания в помещениях и обеспечивает удаление дыма и газов из лестничных клеток, миртовых шахт.

Брандмауер

Внутренняя или внешняя стена здания (смежная с соседней постройкой при условии строительства без пожарного разрыва), проектируемая без оконных и дверных проемов из несгораемых материалов, способная выдержать огневой напор в течение нормативного срока, устанавливаемого нормами пожарной безопасности (НПБ)

Вентиляция

Инженерная система, обеспечивающая нормативный объем воздуха в жилых или рабочих помещениях. Различают естественную и принудительную вентиляционные системы, которые функционируют либо за счет разности давления в помещениях и внешней среде, либо под воздействием вентиляционных установок.

Вентиляционная система состоит из воздухозаборников, вентиляционной камеры, в которой происходит механическая очистка воздуха, его обеззараживания, фильтрация, нагрев или охлаждение, осушение или увлажнение, падающей сети в каждое помещение здания и вытяжной сети, забирающей отработанный воздух для вывода его во внешнюю среду.
