2.12 Лестницы

Лестницы предназначены для сообщения между помещениями, расположенными на разных уровнях, а также для осуществления аварийной эвакуации из зданий людей и имущества и облегчения работы пожарных команд.

Лестницы могут быть основными (главными), вспомогательными (служебными), пожарными (аварийными). Лестница состоит из наклонных маршей, горизонтальных лест­ничных площадок, ограждения. Помещения, где размещается лестница, называют лестничной клеткой. Лестничный марш состоит из ступеней; их поддерживают косоуры (или тетивы в деревянных лестницах).На каждом этаже устраивается этажная площадка, а между маршами в середи­не высоты этажа — промежуточная. Ширина площадки должна быть не менее ширины марша, но не менее 1200 мм. Между маршами предусматривают зазор не менее 100мм для пропуска пожарных рукавов. Ограждения лестниц высотой 800мм включают стойки, стальные peшетки, поручни. Поручень (из дерева или пластмассы) монтируют на верхнюю стальную обвязку.

Лестницы бывают: одномаршевые, двухмаршевые, трехмаршевые, винтовые, спиральные, распашные(рис.2.36).

Наиболее распространены двухмаршевые лестницы с естественным освещением. Лестничные клетки должны выполняться несгораемыми. Для конструкции основных элементов применяют сборный и монолитный железобетон, а также металл. Незадымляемость лестниц в домах более шести этажей обеспечивается организацией междуэтажных входов в них с лоджий, а также устройством специальной вентиляционной шахты с подпором воздуха, около лестничной клетки, автоматически включаемой во время пожара; в этом случае лестничные марши разделяются несго­раемой перегородкой через пять этажей. В секционных домах преду­сматривают не менее одной незадымляемой лестницы на секцию. В домах коридорного и галерейного типов с жилой площадью на этаже более 300 м2 устраивают не менее двух незадымляемых лест­ниц. В общественных зданиях в отдельных случаях взамен лестниц возможно устройство пандусов — специально выполненных маршей

•монолитные железобетонные лестницы чаще всего устраиваются в уникальных зданиях, где их применение оправдано по архитектурно- композиционным соображениям. Устройство таких лестниц требует специальной опалубки, больших затрат труда и времени.

Различные конструкции железобетонных лестниц сравниваются по показателям стоимости, трудоемкости и расхода основных материа­лов, и на основе этих показателей выявляется наиболее эффективный, вариант;

•деревянные лестницы устраивают в деревянных зданиях или в качестве внутриквартирных в каменных;

•пожарные и аварийные лестницы изготавливают из металла. Тетивы изготавливают из швеллеров, а ступени — из стальных прутков. Аварийные лестницы имеют площадки, пожарные могут их не иметь;

Пожарные лестницы устраивают при высоте здания более 10м. Размещают их на расстоянии 150-200м друг от друга.

Служебные лестницы предназначены для сообщения рабочими площадками, с кабинами мостовых кранов и для осмотра строительных конструкций. Лестницы оборудуются ограждением.

•входы в подвальные помещения проектируют независимо от основных лестничных клеток и снабжают одномаршевыми лестницами, размещенными в приямках, примыкающих к наружным стенам. Приямок ограждают стенкой и устраивают над ним навес или надстройку;

•выходы на чердаки или покрытия могут быть продолжением лестничных клеток или в виде люка со стремянкой к нему с площадки последнего этажа. Стремянку выполняют по типу пожарной лестницы;

•входы в здания могут иметь входную площадку или крыльцо с несколькими ступенями, опертыми на специальные стенки или косоуры.

Уклоны эвакуационных лестниц составляют 1:2, 1:1,75, а вспомогательных - 1:1,5. Размеры ступеней по горизонтали - проступь и вертикали - подступенок назначают в соответствии с величиной уклона (табл.2.9), но таким образом, чтобы их сумма равнялась 450 мм - длине шага взрослого человека при подъеме по наклонной плоскости

Таблица 2.9

Размеры ступеней эвакуационных лестниц

Элемент ступени	Размере ступеней, мм , при уклонах маршей
	1:2	1:1,75	1:1,5
Проступь	300	285	270
Подступок	150	165	180

Минимальные размеры ширины лестничных площадок и маршей эвакуационных лестниц назначают в соответствии с назначением здания: 1,2 и 1,05м - в жилых домах; 1,35 и 1,5м - в клубах и кинотеатрах; 1,2 и 1,35 – в остальных общественных зданиях.

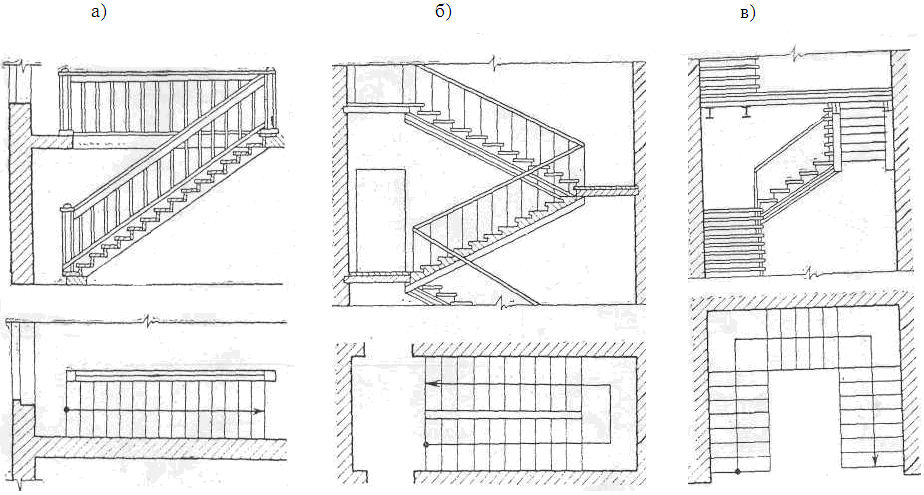

Рисунок 2.36 Схемы основных приемов планировочных решений лестниц: а – одномаршевая; б- двухмаршевая; в- трехмаршевая;

Рисунок 2.37 Лестницы в аксонометрии: а – двухмаршевая; б – винтовая

Для удобства пользования лестницей не­обходимо, чтобы удвоенная высота подсту­пенка h и ширина проступи b в сумме рав­нялись среднему шагу человека, принимаемо­му от 570 до 640 мм: b+2 h=570 640(чаще 600)мм. Для основных новых лестниц для увязки с ЕМС ширину проступи обычно принимают равной 300 мм, а высоту подступенка—150мм, что соответствует приведенной формуле (300+2·150= 600 мм). Размер ступени в этом случае оп­ределяет угол наклона (1:2). В большинстве случаев ширину проступи при­нимают на 20-30 мм больше ее расчетного размера в результате заглубления подступен­ка, что повышает удобство пользования лест­ницей. Количество ступеней водном марше основных лестниц должны быть не менее 3 и не более 18, так как при меньшем числе сту­пеней легко оступиться, при большем - за­труднен подъем по лестнице.

Ширина марша определяется прежде всего требованиями пожарной безопасности, а также габаритами переносимых по лестнице предметов.

В зависимости от назначения лестниц уклоны и ширина маршей устанавливаются по нормам (табл. 2.10.)

Таблица 2.10

Наименьшая допускаемая ширина и наибольший уклон маршей лестниц

Назначение лестниц	Наименьшая ширина маршей в ,м	Наибольший уклон маршей
Главные (основные) 1.Жилые здания: а) двухэтажные и внутриквартирные лестницы	0,9	1:1,5
б) с числом этажей от 3 до 5	1,05	1:1,75
в) » » » 6 и более	1,2	1:1,75
2.Общественные здания:
а) с числом людей в наиболее населенном этаже не более 200 и в зданиях школ с количеством ученических мест до 520	1,15	1: 2
б) с числом людей в наиболее населенным этаже более 200 школы с количеством ученических мест 520 и более	1,35	1:2
3. Многоэтажные производственные здания	1,2	1:1,75
4.Вспомагательные здания промышленных предприятий	1,2	1:1,75
Служебные	0,9	1:1,5
Подвальные	0,9	1:1,5
Чердачные	0,9	1:1,25
Пожарные: а) для зданий высотой до карниза или верха парапета не более 30м	0,6	900
б) для зданий высотой до карниза или верха парапета 30м и более	0,7	не более800
Аварийные	0,6	» » 600

Лестницы в жарких районах могут быть в полуоткрытых лестничных клетках, облегчающих сквозное проветривание, или в виде вынесенных за контуры здания открытых лестниц. Такие лестницы более экономичны по строительной стоимости. чем лестницы в закрытых лестничных клетках.

Рассмотрим пример разбивки двухмаршевой лестницы. Предварительно делается рас­чет, а затем графическое построение.

Предположим, что высота этажа Н = 3600 мм, ширина марша l=1250 мм, уклон лестницы 1:1,5. Для этого уклона принимается ступень 180• 270 мм. Ширина лестничной клетки В равна сум­марной ширине обоих маршей плюс промежуток между ними. Промежуток берется от 100 до 200 мм, для данного случая 100 мм.

В = 2 l + 10 = 2·1250 + 100 = 2600 мм. (2.3)

Высота одного марша будет Н:2 = 3600: 2 =1800 мм.

Число подступенков в одном марше n =1800: 180=10. Число проступей в одном марше будет на единицу меньше числа подступенков, так как верхняя проступь располагается на уровне площадки. Поэтому при вычерчивании лестницы в плане нужно подсчитывать количество ступеней не по проме­жуткам между линиями, а по самим линиям, обоз­начающим границу ступени.

Длина горизонтальной проекции марша (его заложение)

d = 270 (n - 1) = 270·9 = 2430мм. (2.4)

Принимая ширину промежуточной и этажной площадок С₁=С₂=1300мм, получим полную длину лестничной клетки:

(2.5)

Графическая разбивка лестницы выполняется в следующей последовательности (рис.2.38) высота этажа делится на число частей, равное числу подступенков в этаже; через полученные точки проводятся горизонтальные прямые линии. Затем горизонтальная проекция (заложение марша) делиться на число проступей без одной; через полученные точки проводятся вертикальные прямые. По полученной сетке вычерчивается профиль лестницы.

Общий вид лестницы в разрезе с расчетными параметрами и аксонометрическая схема из крупносборных элементов приведены на рис.2.39.

Рисунок.2.38 Графическое построение Рисунок 2.39 Общий вид лестницы

лестницы из сборных элементов:

1-лестничные площадки;

2- лестничные марши;

3- фрагмент ограждения
