2.11 Конструкции балконов, эркеров и лоджий

Балконы, эркеры, лоджии, входы и веран­ды существенно влияют на формирование ху­дожественного облика здания. Являясь эле­ментами зданий, они значительно обогащают пластику фасадов, делают фасады более вы­разительными, рельефными. Балконы, лоджии, эркеры создают теневую защиту помеще­ний в жаркие солнечные дни, связывают зда­ние с окружающей природой и значительно повышают степень благоустройства жилых домов, гостиниц, детских учреждений и сана­ториев. Рациональность применения балко­нов, эркеров и лоджий зависит от климатиче­ских условий района строительства, а также от конструктивных особенностей здания. Так, лоджии зданий, расположенные в средней по­лосе и северных районах, в отличие от бал­конов, защищают жильцов, пользующихся ими, от ветра и дождя, а в южных районах они являются необходимым элементом зда­ний, где лоджии и балконы защищают поме­щения от избыточной инсоляции.

Балконом называется открытая сверху площадка, с ограждениями, вынесенная из плоскости наружных стен здания. Состав ос­новных элементов балкона: несущая плита, конструкция пола, ограждение. Балконы имеют различную форму и размеры в плане. В жилых домах устраивают одиночные балконы прямоугольной, трапециевидной, треугольной, волнообразной, пилообразной, полукруглой и другой формы для отдельных комнат и общие балконы для смежных квартир, разделяемые поперечными щитками или барьерами на отдельные части, эксплуатируемые раздельно.

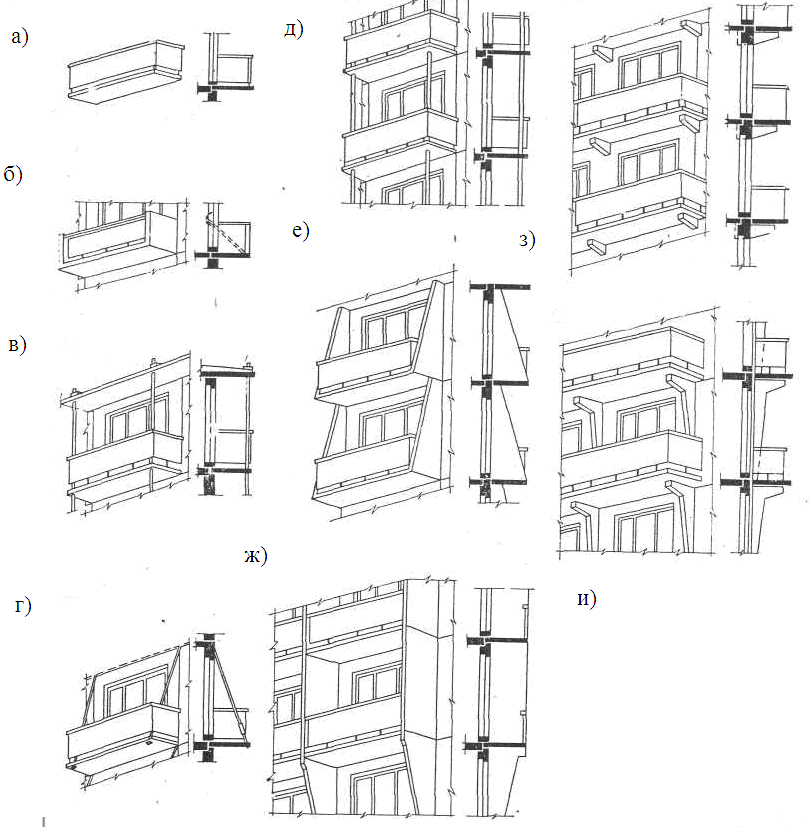

Рисунок 2.32 Примеры конструктивных решений балконов: а- с консольной балконной плитой; б – с подвеской к внутренней поперечной стене; в – с подвеской к карнизной плите; г – то же, к панели перекрытия; д - с опиранием плиты на стойки; е – из навесных объемных элементов; ж – с опиранием плиты на стенки; и – то же, на консольные балки.

В гостиницах, домах отдыха, санато­риях, больницах устраивают ленточные балконы, разделенные в необходимых случаях по­перечными щитками или барьерами на от­дельные участки. Вынос консоли балкона обычно равен 0,8 м; ширина балкона, опертого на стойки, принимается до 1,5

В зданиях с несущими наружными камен­ными стенами балконы, устраивают в видеконсольной железобетонной плиты, надежно защемленной вышележащей стеной (рис.2.32. а), в виде плиты, уложенной на железобетонные консоли (рис.2.32б) или кронштейны.

Лоджия, в противоположность эркеру, врезается в объем здания («западающая» лоджия), занимая ту часть площади и объ­ема, которая могла бы входить в состав отап­ливаемых помещений (рис.2.33,б,е). В па­нельных и каркасных зданиях получили при­менение лоджии-балконы (выносные лоджии), представляющие собой балконы, ограничен­ные с боков сплошными несущими или навес­ными стенками («щеки»), а сверху — плитой следующего балкона или покрытием (рис. 2.33,а,е,д.).

Лоджии имеют ширину не менее 1,2 м и далее с градацией через 300 мм. Плиты пе­рекрытий лоджий переменной толщины – 140-160 мм, что обеспечивает необходимый уклон для стока воды. Плиты имеют вырезы и отверстия, обеспечивающие их примыкания в различных архитектурно-планировочных си­туациях (рис.2.33).

Пол в лоджиях, так же как на балконах, выполняют из плиток, уложенных на цемент­ном растворе по слою гидроизоляции с уклоном наружу 1-2%(рис.2.34.)

Рисунок 2.33 Лоджии: а – встроенная; б – выносная; в – конструкция встроенной лоджии в панельном здании с поперечными несущими стенами; г – то же, с продольными; д – с использованием объемного блока; е – конструкция выносной лоджии на навесных поперечных стенах; ж – то же, несущих стенах; и – на консольных балках; к – на консолях колонн.

Эркер представляет собой вынесенную из плоскости фасада часть жилой комнаты, ог­ражденную с трех сторон стенами, имеющи­ми, как правило, оконные проемы или сплош­ное остекление. Эркер увеличивает жилую площадь и расширяет связь помещений с ок­ружающим пространством, увеличивая его обозреваемость. Эркеры устраивают либо на всю высоту здания с опиранием на собствен­ные фундаменты, либо на один или несколько этажей с разными видами опирания. Форма эркера в плане бывает треугольной, прямо­угольной, трапециевидной, полукруглой и др. В зданиях с несущими наружными стенами несущая конструкция эркера состоит из кон­сольных плит (как у балкона, рис. 2.35 а), поэтажных консолей и плит (рис.2.34б) или мощных консолей-кронштейнов.

Плиты перекрытия лоджий, во избежание образования мостика холода, отделяют от ос­новных междуэтажных перекрытий зазором, в который входит наружная стеновая панель, или зазор заполняют утепляющим материа­лом, к которому сверху подходит подоконная панель, а снизу подходят переплеты остекле­ния. Если для поперечных несущих стен и пе­рекрытий применяют керамзитобетон и дру­гие подобные материалы, обладающие тепло­изоляционными свойствами, несущие попереч­ные стены могут не иметь дополнительного утеплителя. Перекрытия тоже могут быть неутепленными, если их толщина соответствует требованиям теплотехники.

Верхнее перекрытие эркера решают как совмещенную крышу (рис. 2.35.). По ар­хитектурным соображениям эркер может быть завершен скатной крышей чердачного типа любого профиля. Тогда верхнее несущее перекрытие эркера выполняют как обычное чердачное перекрытие.

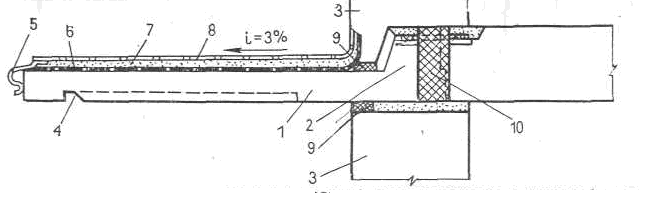

Рисунок 2.34 Гидроизоляция плиты балкона (или лоджии) и ее сопряжения с наружной стеной: 1- плита балкона; 2 – ее гребень; 3 – панель наружной стены; 4 – слезник; 5 – металлический слив; 6 – гидроизоляционный слой (рулонный или мастичный); 7 – цементный раствор; 8 – метлахские плитки; 9 – герметик по упругой прокладке; 10- утепляющий вкладыш

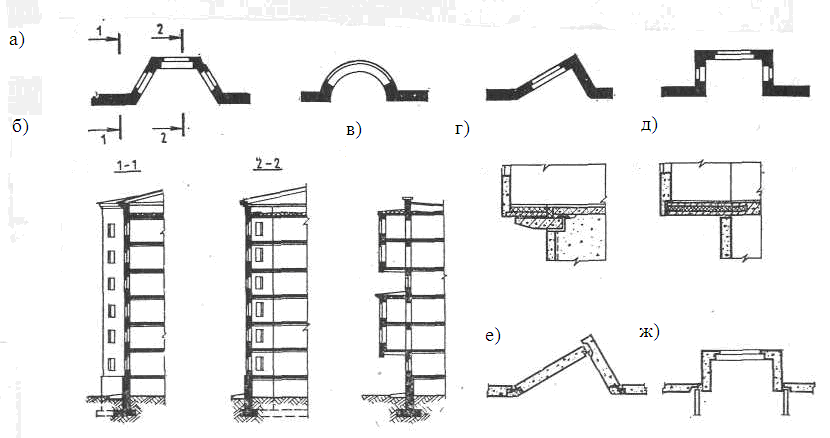

Рисунок 2.35 Эркеры. а – формы эркеров; б – схема несущего эркера; в – навесного; г – опирание эркера на железобетонные консольные балки; д – на консоль панели перекрытия с утепляющей прослойкой; е – эркер из стеновых панелей; ж – то же, из объемного элемента.
