2.10 Окна и двери

Стоимость окон и дверей составляет 10-12% общей стоимости здания, а расход древесины на них 40-50%. Площади окон составляет от 1/8 до 1/10 площади пола в жилых помещениях; в коридорах – в два раза меньше;

Окна. Заполнение оконных проемов состоит из оконных коробок и переплета со стеклами (спаренные или раздель­ные, глухие или створные) и подоконных досок. В индустриальном строительстве переплеты вместе с коробками собирают в блоки, а для панельных зданий устанавливают в панели стен. Размеры окон­ных блоков в жилых зданиях составляют 1143, 1343, 1953 и 2153 мм (по наружному размеру коробок) при высоте 1383 мм.

Окна гражданских зданий по теплотехническим требованиям применяют с двойным, одинарным и тройным остеклением.

Размеры окон и их форма определяются архитектурным замыс­лом. Если применяют стандартные окна, производится подбор их типов. Переплеты могут быть раздельными или спаренными.

Окна подразделяются на одностворчатые и многостворчатые. Переплеты окон выполняют в большинстве случаев из дерева.

Переплеты больших остекленных поверхностей, называемых витринами изготавливают с применением металла — стали или алюминия.

Наряду со створными переплетами применяют переплеты раздвижные подъемные и вращающиеся на горизонтальной или верти­кальной оси. В больших остекленных проемах устраивают каркас, который состоит из вертикальных и горизонтальных элементов, им­постов к средников.

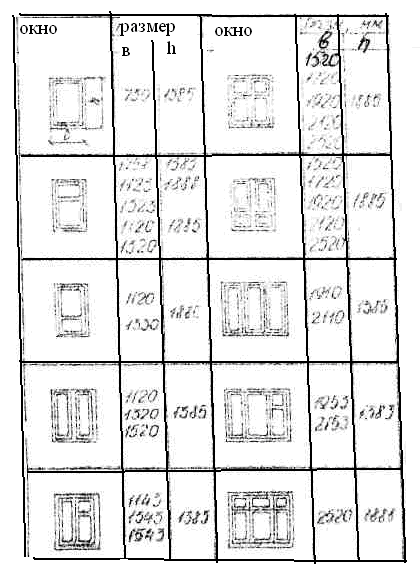

В зависимости от общей площадки окон подбирают их размер и количество. Размер простенка от окна до перегородки или стены не должен превышать 1,5м. Высота окон (вместе с коробкой) для жилых помещений принимается 138.5 или 188.5см; ширина – по ГОСТ 11214 – 65 (табл.2.6.). Размеры окон по ГОСТ 11214-65

Таблица 2.6

В деревянных оконных блоках оконные коробки изготов­ляют из толстых досок или деревянных брусьев (рис. 2.30). Щели между коробкой и стеной конопатят войлоком; притолоки проема штукатурят.

Металлические оконные блоки, выполняемые из проката алюминия методом прессования, применяют в оконных проемах и витринах гражданских зданий. Переплеты утепляют термовклады­шами; в притворах прокладывают профили из атмосферостойкой резины с целью предохранения от продувания. Возможно использо­вание остекления двух видов: обычным листовым стеклом (раздель­ные переплеты) и стеклопакетами (спаренные переплеты).

В общественных зданиях рационально заполнение оконных прое­мов из стеклоблоков, имеющих хорошие эксплуатационные качества.

Прогрессивной конструкцией яв­ляются окна со стекплопакетами (два-три стекла, склеенные по кон­туру) в одинарный переплет с прокладками из пластмассы по кон­туру и закрепляемые штапиками (деревянными рейками).

Раздельные переплеты размещают на расстоянии 0,12...0,15 м с воздушной прослойкой между ними, выполняющей функции тепло­изоляции. В спаренных переплетах, объединяемых винтами, преду­сматривают герметизирующую прокладку.

Витрины и витражи проектируют в виде светопрозрачных ограж­дений общественных зданий. Витрины — светопрозрачные ограж­дения первого этажа торговых зданий и встроенных помещений для экспозиции товаров. Витражи — участки светопрозрачного ограж­дения высотой в один или несколько этажей; применяются в зданиях выставочных павильонов, спортзалах, универмагах и др.

Конструкция витража состоит из несущего каркаса и переплетов с крупномерным стеклом (до 3,5х4,5 м) толщиной 8 мм. Витрины и витражи проектируют проходными с расстоянием между стеклами от 450 мм до 1,2 м и непроходными, размещаемыми в толще наруж­ных стен с расстоянием между наружным и внутренним остеклением до 350 мм. Для размещения наружного ряда остекления проходных витрин предусматривают консольные горизонтальные выносы из плоскости цоколя и наружной стены.

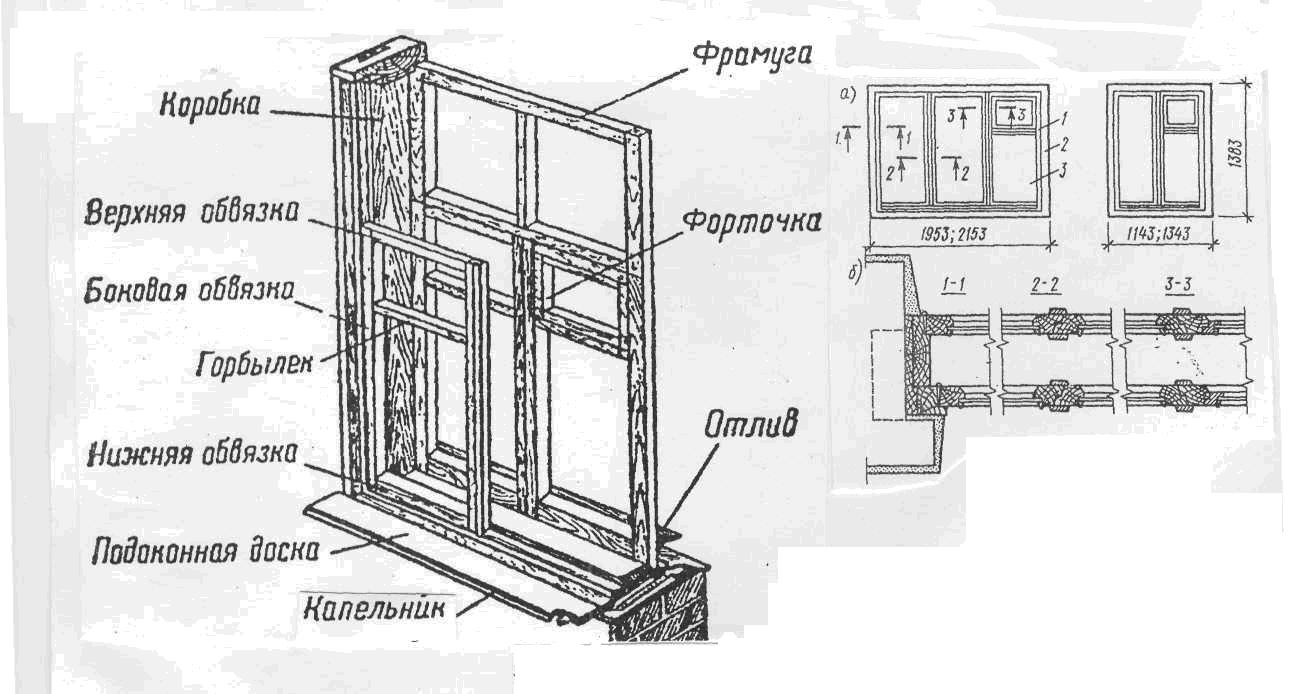

Рисунок 2.30 Элементы окон: а- общий вид оконного блока; б- фасад двух-, и трехстворчатого окна; в – разрез оконной коробки с двойным остекленением; 1- переплет; 2 – оконная коробка; 3 – стекло.

Двери. Дверные блоки жилых и общественных зданий одно- и двупольные, состоящие из полотен, навешенных на петли в дверных коробках, изготовляют на заводе. По назначению двери подразде­ляют на наружные входные и внутренние. Входные двери проекти­руют для жилых зданий преимущественно деревянными, остеклен­ными, одно- и двупольными (рис. 2.31). Типы дверных полотен распространены щитовые, обвязочные и решетчатой конструкции.

Двери устраивают распашными, раздвижными, складчатыми, вращающимися подъемными (двери-шторы). Полотна делают щитовыми, филенчатыми и плотничными. Дверное полотно навешивают на коробку, которая укреплена в дверном проеме. При устройстве входных дверей из нескольких створок между ними устанавливают вертикальные импосты.

В общественных зданиях применяют деревянные входные двери, а также стеклянные двери с металлической обвязкой по периметру или без обвязки с закаленным стеклом толщиной 8...12 мм в виде полотна двери. Двери внутренние деревянные для жилых и общест­венных зданий массового строительства проектируют с глухими полотнами с притвором в четверть; с остекленными полотнами, с притвором в четверть, с остекленными качающимися полотнами (рис. 2.31).

Размеры дверей: по высоте - 2 м, ширина дверных полотен однопольных и полуторных входных в квартиры и блоки помещения общественного назначения - 90 и 110 см, двупольных - 140 см; межкомнатных - 80 см, ванных - 70 см, уборных - 60 см.

При размещении оконных и дверных проемов учитывается удобство размещения мебели. Размеры дверей и их условные обозначения даны в табл.2.7 и 2.8.

Таблица 2.7 Таблица 2.8

Двери деревянных для жилых и Условные обозначения дверных

общественных зданий по ГОСТ 6629-64

Двери применяют щитовые и филенчатые. Щитовые двери ши­роко распространены в массовом строительстве, выполняются из, брусков складываются фанерным шпоном или пластиком. Филинчатые двери включают обвязку, средники и филенки (одно- и двухслойные). Дверные полотна устанавливаются в коробки дверей в четверть дверных проемов ограждающих стен.

Расположение дверей в здании, размеры их и характер укрыва­ния определяются условиями эвакуации людей из здании.

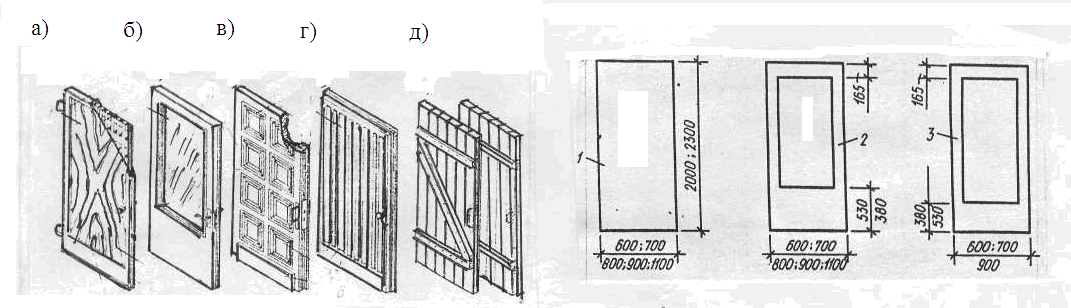

Рисунок 2.31. Полотна деревянных дверей: а- щитовое глухое; б- остекленное; в- филенчатое; г – филенчатое повышенной звукоизоляции; д- плотничные двери на планках и шпонках; 1 – глухие; 2 – остекленные; 3 – с качающимися полотнами.
