2.6 Перегородки

Перегородки - тонкие ненагруженные внутренние стены, устанавливаемые непосредственно на перекрытии и отделяющие помещения в пределах этажа. Их классифицируют по следующим признакам:

по месторасположению - межкомнатные, межквартирные, для кухонь и сантехнических узлов;

по функции - глухие, с проемами, неполные, т.е. не доходящие до потолка;

по конструкции - сплошные, каркасные, обшитые снаружи листовым материалом;

по способу установки - стационарные и трансформируемые.

Перегородки должны отвечать требованиям индустриальности, прочности, устойчивости, огнестойкости, звукоизоляции и др.

Межквартирные перегородки должны обладать хорошей звуко­изоляцией, а перегородки санитарно-технических узлов и кухонь — влагоустойчивостыо. Перегородки выполняют из дерева, кирпича, плит (гипсовых, гипсошлакобетонных), сухой штукатурки по дере­вянному каркасу. Применяют также перегородки из легких бетонов и железобетона. В массовом строительстве используют гипсовые или гипсобетонные плиты размером 800X400. мм, толщиной 80 или 100 мм.

В многоэтажных зданиях применяют главным образом перегородки из крупных панелей, в малоэтажных зданиях — из мелкоразмерных плит, кирпича и камней(рис.2.19). Применение крупнопанельных легкобетонных перегородок снижает трудоемкость работ на 50%, а стоимость на 40% по сравнению с перегородками из мелкоразмерных камней.

Перегородки из гипсобетонных панелей изготовляют прокат­ным, стендовым или кассетным способом из гипсового раствора с заполнителями из шлака, ракушечника, туфа, а также песка, опилок и других органических материалов. Заполнители обеспечивают звукоизолирующие качества панели.

Гипсобетон применяется с объемной массой ,1250-1400 кг/м³ марки 35. Длина панелей принимается до 6 м, высота — на этаж.

Арматурой панели служат деревянные рейки. Проемы в панелях обвязывают деревянными брусьями.

Перегородки устраивают однослойными (8 см) или двуслойными с воздушной прослойкой (20 см) для повышения звукоизоля­ции.

Крупнопанельные перегородки с повышенной звукоизоляцией изготовляют многослойными толщиной 130-155 мм с прокладкой минераловатных матов в строительной бумаге (толщиной 6 см).

Гипсобетонные перегородки можно применять в помещениях с относительной влажностью не более 60 %.

Можно повысить влагостойкость перегородки облицовкой или окраской ее поверхности.

Перегородки во влажных помещениях (санузлы, кухни) рацио­нально выполнять из кирпича (в четверть кирпича) с армированием в швах, из шлакобетонных пустотелых плит, шлакобетонных пане­лей.

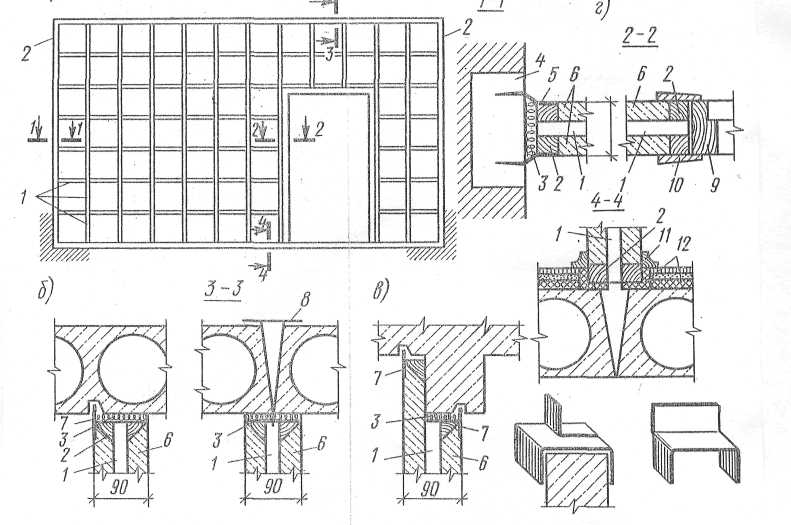

Рисунок 2.19 Крупнопанельные перегородки: а — общий вид; б — примыкание перегородки к гладкому потолку в месте стыка; в- то же, к балке; г- детали крепления;1-деревянные рейки, армирующие пергородки;2-обвязка перегородки; 3 – просмоленная пакля; 4 – деревянный вкладыш; 5 – закрепы крепления перегородки; 6 – гипсоопилочная перегородка; 7 – металлический штырь крепления; 8 – крепежная проволока; 9 – дверная коробка; 10- наличники; 11 – галтели; 12 – упругая звукоизоляционная прокладка.

Крепление перегородок к бетонному потолку осуществляется путем устройства анкеров из металла, к стене – с помощью закреп, взбиваемых в деревянные вкладыши; крепление санитарно-технического обслуживания – к специальным блокам – панелям.

Шлакобетонные панели перегородок для помеще­ний с повышенной влажностью изготовляют толщиной 6 и 15 см с проемами или без них. Арматурой служат стальные сетки. Марка шлакобетона 50. Шлакобетонные перегородки можно устраивать в один или два слоя.

Перегородки из плит или щитов гипсоволокнистые или гипсобетонные высотой на этаж (шириной 0,5; 0,6; 0,8 и 1,2 м, толщиной 45 мм) позволяют получать различные варианты плани­ровки помещений. Аналогичные перегородки могут изготовляться из ячеистых бетонов, фибролита, из пустотных плит толщиной 80—100 мм.

Перегородки из мелкоразмерных плит обычно гипсобетонные размерами (800—1200) х (400—600) х (80—100) мм. Сверху и с боков они имеют полукруглые канавки для заполнения гипсовым или гипсоизвестковым раствором. Отделка перегородок производится под окраску или оклейку обоями.

Перегородки из профильного стекла обычно вы­полняют из элементов коробчатого профиля, высота которых рав­на высоте перегородки. Элементы размещают между стальными об­вязками, стыки заделывают мастикой. Достоинство их — легкость сборки и хорошая светопропускная способность.

Перегородки из штучных камней собирают из полно­телого или эффективного кирпича. Перегородки в 0,5 кирпича высо­той 3,0 м и длиной 5,0 м выкладывают без арматуры. При больших размерах перегородки усиливают армированием через 5—6 рядов по высоте. Перегородки в 1/4 кирпича армируют не только горизон­тальными, но и вертикальными стержнями.

Связь кирпичных перегородок с перекрытиями и стенами осуще­ствляется выпусками арматуры, гвоздями или ершами.

Кирпичные перегородки могут быть выполнены в виде крупных виброкирпичных панелей(рис.2.20). Для перегородок могут приме­няться также шлакобетонные камни, перегородочные плиты из тех же материалов, а также пустотелые керамические камни. В южных районах для перегородок применяют пиленые блоки из естествен­ного камня (туфа и ракушечника).

Деревянные перегородки устраивают в малоэтажных зданиях в районах, где лес является местным материалом. В обще­ственных зданиях для ограждения вспомогательных помещений применяют столярные перегородки из сборных щитов — глухих или остекленных. Столярные щиты фанеруются шпоном или слоистым пластиком. Столярные перегородки могут выполняться каркасными.

Т р а н с ф о р м и р у ю щ и е с я п е р е г о р о д ки (складчатые - мягкие и жесткие, створчатые, складные, раздвижные, передвиж­ные и подъемные) применяют для временного разделения поме­щений. Трансформирующиеся перегородки могут иметь различную степень огнестойкости, капитальности и звукоизоляции (рис.2.20г).

Мягкие перегородки делают из синтетических материа­лов, жесткие - из многослойной фанеры, пластмассы, древес­ностружечных плит.

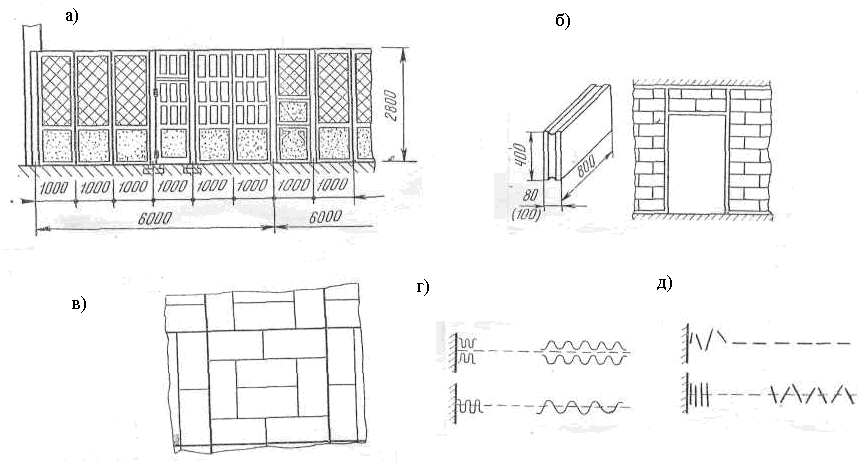

Рисунок 2.20 Перегородки а-металлические перегородки: б – перегородки из мелкоразмерных гипсобетонных (гипсовых) плит; в – кирпичные перегородки из кирпича на ребро (армированные); г – трансформирующийся складчатые перегородки; д – то же створчатые перегородки;
