1.12 Единая модульная система (емс) в строительстве
Объёмно-планировочные параметры: зданий и геометрические размеры конструктивных элементов должны назначаться на основе единой модульной системы в строительстве.(ЕМС).
Целью ЕМС является сокращение количестве типоразмеров конструкции и создание основы для стандартизации в строительства.
Основными параметрами, обеспечивающими типизацию и стандартизацию строительства, являются (рис.1.37):
а) шаг (в планировке) – расстояние между разбивочными осями стен или рядами отдельных опор; в зависимости от направления, шаг может быть продольными или поперечным;
б) пролет (в планировке) – расстояние между разбивочными осями несущих стен или колоны в направлении, совпадающем в плоскостью фермы или балки несущей конструкции перекрытия или покрытия. Следовательно, пролет определяется длиной фермы или главной балки перекрытия или покрытия;
в) высота этажа (в разрезе) – расстояние между уровнями чистых полов в многоэтажных зданиях, а на одноэтажных - расстояние от чистого пола до низа несущей конструкции перекрытия.
Для координации всех размеров зданий и сооружений применяется единая модульная система (ЕМС) измерений. За условную единицу измерения в ней принят модуль.
Величина основного модуль М равна 100мм (рис. 1.38). Для удобство по ЕМС можно пользоваться производными модулями, которые разделяются на дробные и укрупненные.
дробные, мм: 2) укрупненные, мм:
I/2 М - 50; 2 М – 200;
I/5М - 20; 3М – 300:
I/10М - 10 6М– 600:
I/20М - 5; 12М – 1200:
I/50М - 2; 15М – 1500:
I/100М - I. 30М – 3000:
60М – 6000 (два ограничения предела).
Пределы применения модулей приведены в табл.1.1
Таблица 1.1
Модули |
Пределы применения, мм |
||
название |
обозначение |
размер |
|
Модуль I М 100 по всем измерениям: 1200 Дробные I/2 М 50 600 I/5М 20 300 I/10М 10 150 I/20М 5 100 I/50М 2 50 I/100М I 20 Укрупненные 2М 200 в плане 3600 3М 300 в плане и по вертикали 3600 6М 600 в плане (по вертикали без 7200 ограничения) 12М 1200 в плане (по вертикали без 7200 ограничения) 15М 1500 в плане 12000 30М 3000 в плане 18000
60М
8000 (без ограниченного
предела)
|
|||
В настоящие время в строительства жилых и общественных зданий применяется укрупненная модульная сетка с размерами 6x3; 6x6; 6x12м.
«Модульный размер» - это расстояние между модульными разбивочными осями здания.

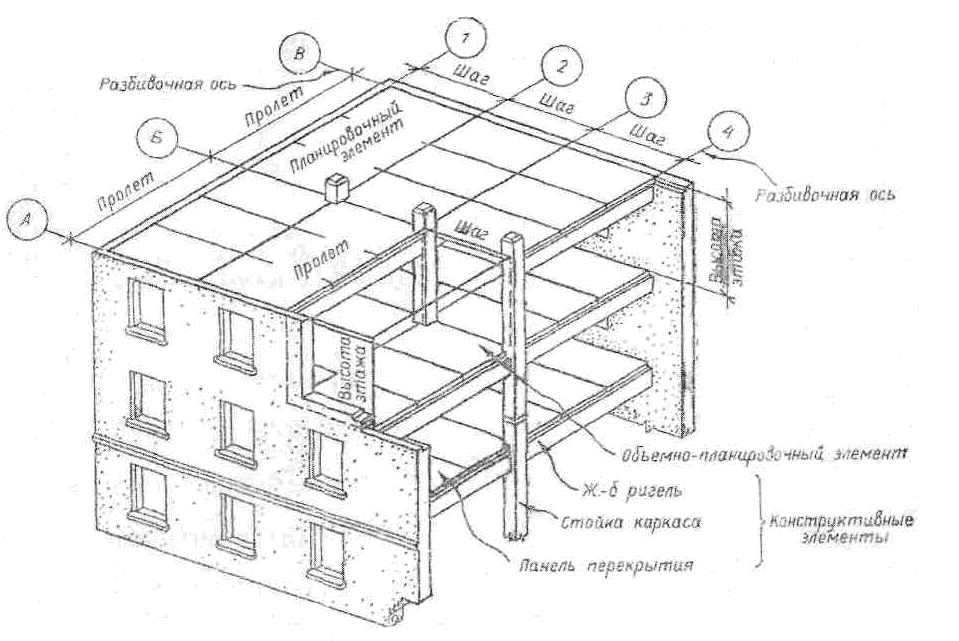

Рисунок 1.37 Взаимная увязка геометрических параметров зданий.
Рисунок 1.38 Производные модули, номинальные и конструктивные размеры: а – производные укрупненные модули; б – производные дробные модули; в – пространственная система модульных плоскостей; ПМ, П1 М, П2М – производные модули;
з – основные размеры строительного изделия; д – план раскладки панелей перекрытия и взаимная увязка размеров объемно – планировочных элементов здания и строительных изделий; 1 – основные панели с конструктивными размерами 1590х5860мм; 2 – дробный элемент
Унификация основных конструктивных схем ставит своей задачей свести все многообразные объемно – планировочных решением к ограниченному числу унифицированных схем с однотипным решением каркаса и его узлов. Например, для многоэтажных промышленных зданий предусмотрено унифицированные пролеты, кратные 6м; шаг колонн 6 или 12 м; высота от уровня пола до низа несущей конструкции покрытия принимается кратной укрупненному модулю 1,8м; для многоэтажных промышленных зданий приняты унифицированные сетки колонн 6х6 и 9х6, а высота этажей кратно укрупненному модулю 1,2м; для гражданских зданий укрупненный модуль для сетки осей равен 0,2м, а для высоты этажей – 0,3м.
Унифицированные высоты этажей, м.
Подвальные помещения……………….2,4
Жилые дома, жилая часть гостиниц, спальные корпуса санаториев, школы-интернаты, подвальные этажи………2,7-2,8
Здания учебных заведений……………3,3.
Типизация конструкций – направление в проектировании, позво-ляющее многократно осуществлять проектирование конструкций на основе специально разработанных проектов, составленных для различных их параметров: нагрузок, высот, пролетов и т.п.
При разработке типовых проектов по определенной продуманной системе представляется возможным провести широкую типизацию и стандартизацию элементов зданий, т.е. добиться того, чтобы различные типовые здания можно было возводить из унифицированных сборных строительных элементов и деталей заводского изготовления.
Таким образом, типизация и создаваемые на ее основе типовые проекты являются важным составным звеном индустриализации, а следовательно, - эффективном средством для скоростного и высококачественного осуществления массового жилищного и культурно – бытового строительства и и для снижения его стоимости.
Стандартизация – отбор ряда индустриальных конструкций и деталей заводского изготовления для утверждения их в качестве стандартов (например, оконные переплеты, двери, ступени лестниц и др.)
Стандарт – это образец определенной формы, размеров и качеств. Стандарт издается в виде ГОСТ (Государственный общий стандарт) и имеет определенный номер и год его утверждения.
СНиП - строительные нормы и правила. Свод нормативных документов, на основе которых осуществляется проектирование и строительство зданий, сооружений и конструкций.
Для типизации элементов сборных конструкций в условиях применения унифицированных конструктивных схем необходимо взаимная увязка размеров зданий и их элементов. Для такой увязки предусмотрено три категории размеров (рис.1.39.): номинальные – расстояния между разбивочными осями здания в плане; конструктивные – проектные размеры сборных элементов, отличающийся от номинальных, на величину швов и зазоров (30мм и более); натурные – фактические размеры сборных элементов, отличающихся от конструктивных на величину допуска (3 – 10мм) .

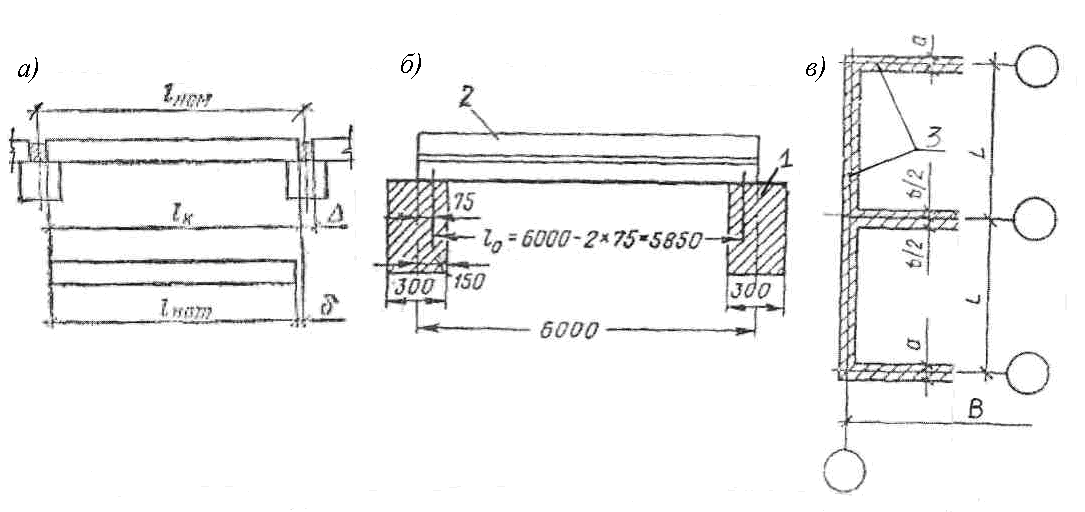

Рисунок
1.39. Взаимная увязка размеров конструкции:
а – многопролетная балка; б – однопролетная
балка; в – привязка стен к разбивочным
осям; 1 - ригель; 2 - панель; 3 - модульные
разбивочным осям.
– номинальный размер;
- конструктивный размер,
- натуральный размер;
- зазор;
– допуск.
Для предупреждения появления трещин в несущих и ограждающих конструкциях предусматривают деформационные швы, разрезающие здания на отсеки (рис.1. 40).
Рисунок 1.40. схема размещения конструкции деформационных швов:
а – фасад здания; б – каркас здания, 1 – температурный шов; 2 – осадочный шов; 3 – стена; 4 – фундамент; 5 – вкладной пролет осадочного шва.
В зависимости от назначения применяют следующие деформационные швы: температурные, осадочные, антисейсмические и усадочные.
Температурные швы делят здания на отсеки от уровня земли до кровли, не затрагивая фундамента.
Во избежание появление опасных деформации осадочные швы разрезает здание по всей их высоте, включая фундаменты.
Антисейсмические швы предусматривают в зданиях, строящихся в районах, подверженных землетрясениям. По линиям антисейсмических швов располагают двойные стены или двойные ряды стоек (колонны).
Усадочные швы выполняют в стенах, возводимых из монолитного бетона. В процессе твердения монолитных стен ширина швов увеличивается; по окончании усадки стен швы наглухо заделывают.
Современное жилище должно помимо всего другого, предоставить человеку оптимальные условия метеорологического комфорта, или, как говорят, «оптимальный микроклимат», т.е. обеспечить наиболее благо-приятную температуру и влажности воздуха, достаточный объем и необходимую чистоту его, достаточное количество солнечного света и.т.п.
Для того чтобы жилая комната была достаточно освещена дневным светом, площадь окна должна доставлять 1/7 – 1/8 от площади пола комнаты.
Независимо от площади оконных светопроемов существенное значение имеет ориентация их по сторонам света. На севере и в районах средней полосы предпочтение отдается ориентации на южную половину горизонта, тогда как в южных районах существенный преимущества приобретает ориентация на восточную, северную и частично южную четверти горизонта.
