Иллюстрации к лекции 12
энергетический спектр распыления атомов серебра
для различных энергий ионов ртути
. Схема источника типа «Кауфман»:
1 - термокатод; 2 - анод; 3 - магнит; 4 - ионно-оптические сетки;
5 - ускоряющая сетка; 6 - ионный пучок; А - область плазмы разряда

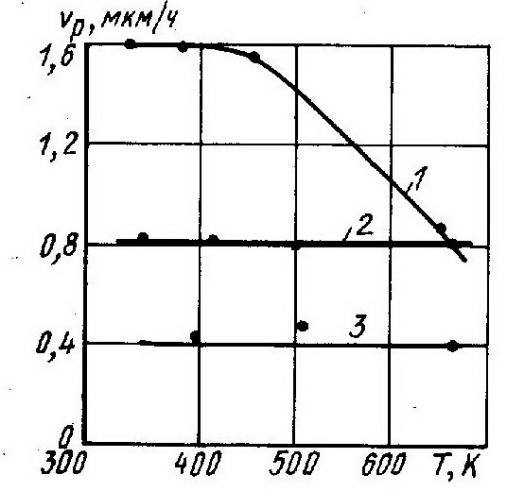

Температурная зависимость скорости распыления образцов
из стекла К8 (1), кварцевого стекла (2) и сапфира (3) ионами аргона

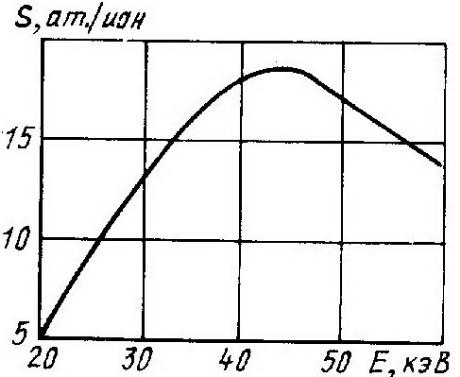

Энергетическая зависимость коэффициента распыления плавленого кварца

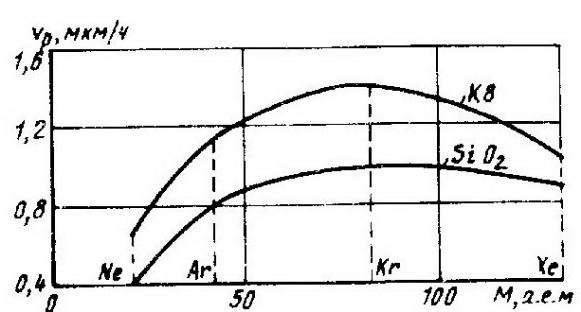

Зависимость скорости распыления стекла К8 и кварца от массы бомбардирующей частицы
Распыление микронеровностей при ионной бомбардировке:
1,2 – профили микронеровностей до и после ионной обработки;
--- промежуточные стадии
Двумерные изображения структур кристаллического кварца (а), кварцевого (б) и многокомпонентного (в) стекол.
Спектры РНП в световоде с оболочкой из силиконовой резины и сердцевиной SiO2 через 1 ч после γ-облучения от источника Со60 дозой: 1 – 102Гр; 2 – 103 Гр; 3 – 104 Гр; 4 - 2×105 Гр; 5 – 106 Гр.
Иллюстрации к лекции 13 Механические свойства;
Политетрафторэтилен (тефлон, фторопласт-4) (-C2F4-)n — полимер тетрафторэтилена. Эта пластмасса, по виду напоминающая парафин или полиэтилен, обладает уникальными физико-химическими свойствами.
При трении о сталь от этого полимера летят “перья”, хотя он и обладает самым низким коэффициентом трения. Имея самую высокую химическую стойкость и не разрушаясь под влиянием даже такой смеси, как азотная и соляная кислоты, он настолько плохо переносит радиацию, что погибает от доз, при которых ещё “здравствуют” бактерии.
Радиационная модификация фторопласта-4 имеет даже более низкий коэффициент трения, чем исходный материал, но по износостойкости превосходит его в 10-20 тысяч раз, что само по себе является революцией в трибологии! Новый материал обладает упругой реакцией на механическое воздействие, что приводит к многократному снижению ползучести. И самое удивительное - полимер стал стойко выдерживать радиационную нагрузку.
В последние годы большое внимание уделяется изучению возможности применения в авиационной промышленности в качестве конструкционных материалов титановых сплавов с измельченной микроструктурой. Повышенное внимание к этим материалам обусловлено тем, что их механические свойства существенно отличаются от крупнозернистых аналогов. В ряде исследований было показано, что двухфазные титановые сплавы с нанокристаллической (НК) и субмикрокристаллической (СМК) структурами обладают повышенными характеристиками прочности, сопротивления усталости, износостойкости, а также низкотемпературной сверхпластичностью (очень привлекательным свойством с точки зрения разработки новых ресурсосберегающих технологий).
Микротвердость поверхности сплава ВТ6 при различных нагрузках на индентор: 1 – МК; 2 – СМК; 3 – МК + 1 режим ИМ; 4 – МК + 2 режим ИМ; 5 – СМК + 1 режим ИМ; 6 – СМК + 2 режим ИМ
Пример влияния имплантации на температуру фазового перехода – эпитаксиальная кристаллизация аморфизованного ионной бомбардировкой слоя.
не изменить свойства полупроводниковой структуры. созданной предыдущими обработками.
