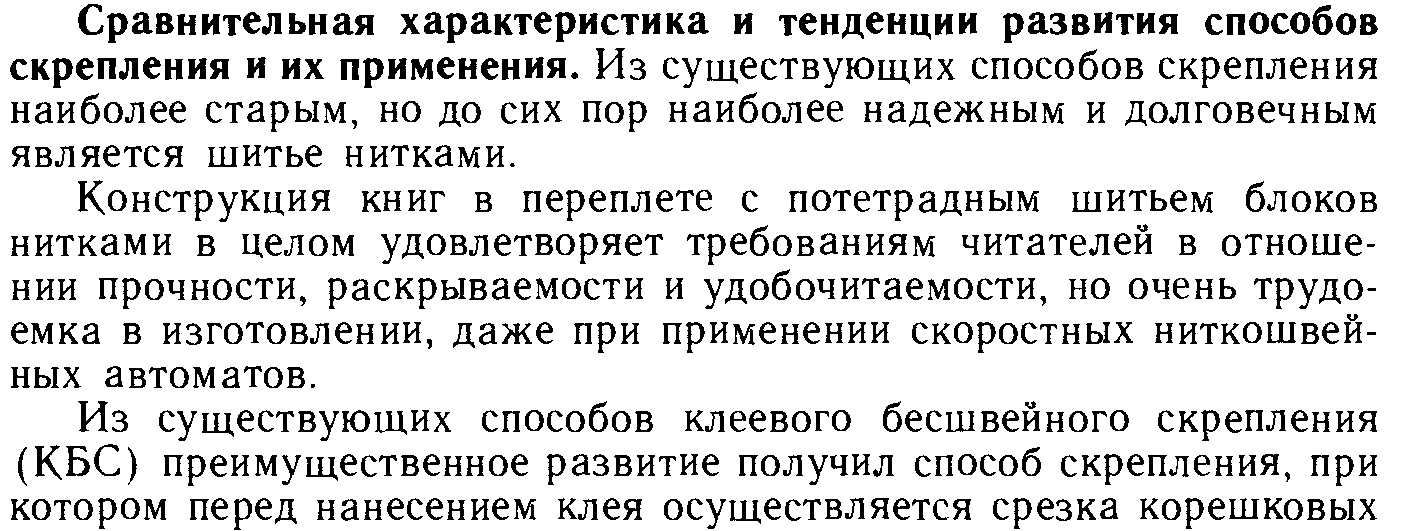

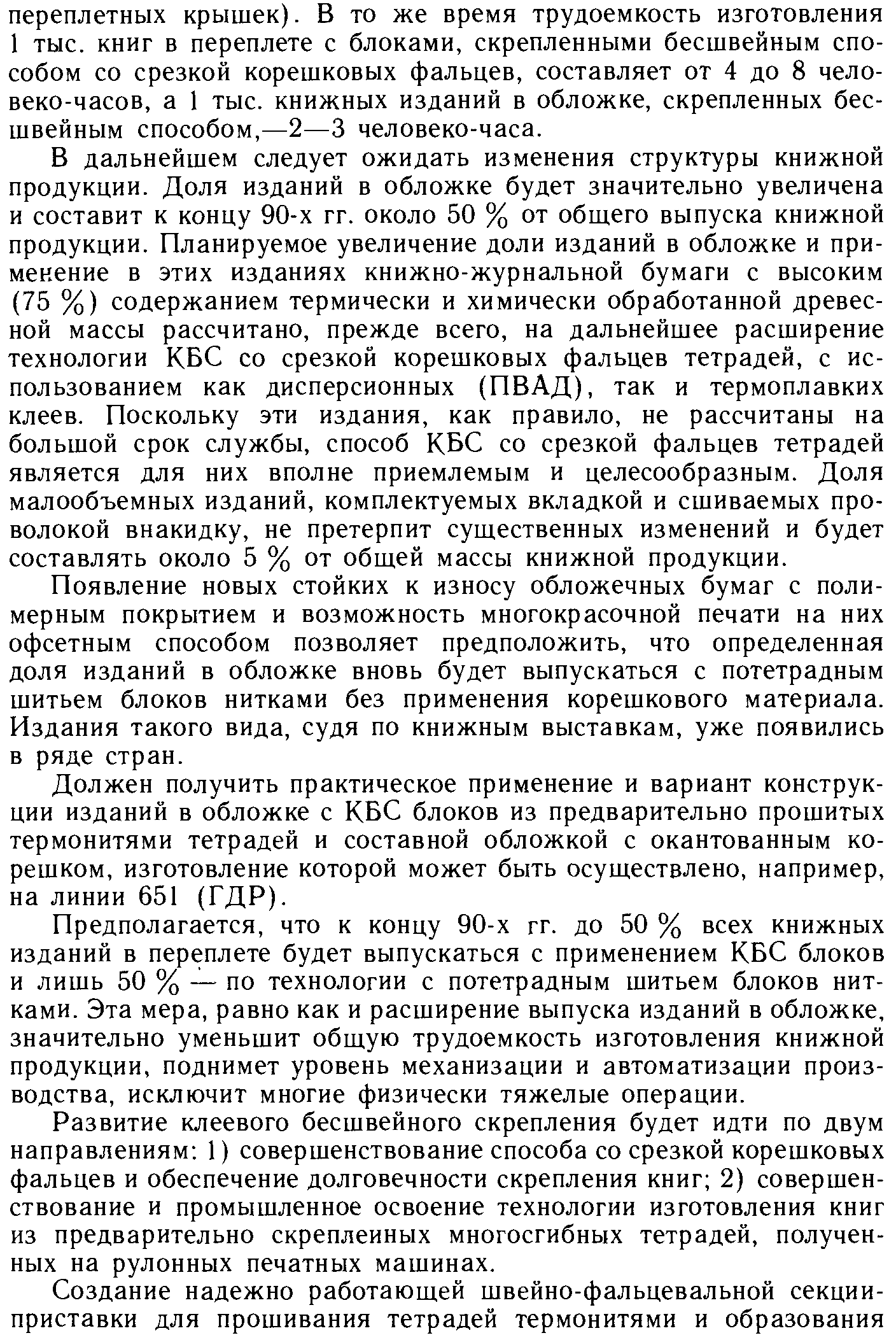

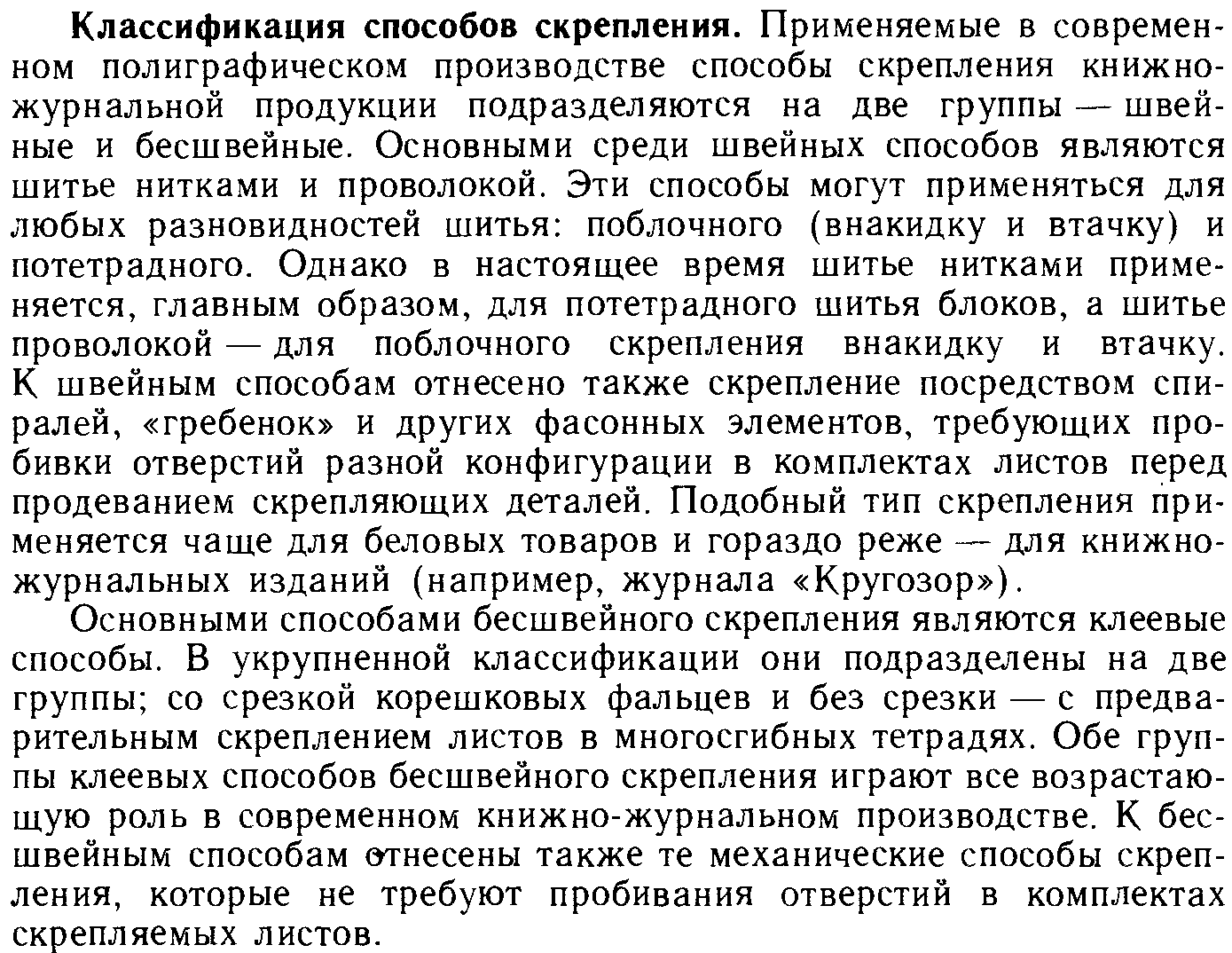

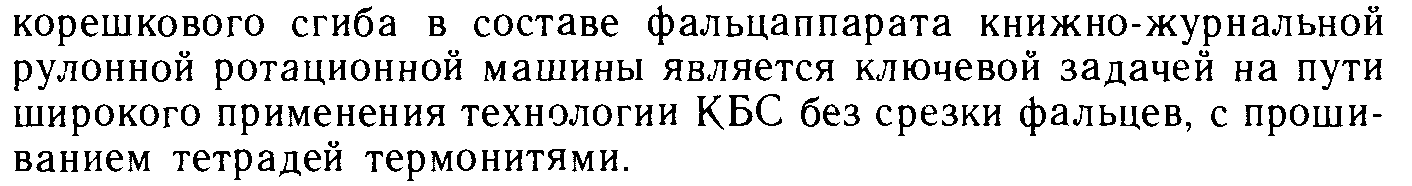

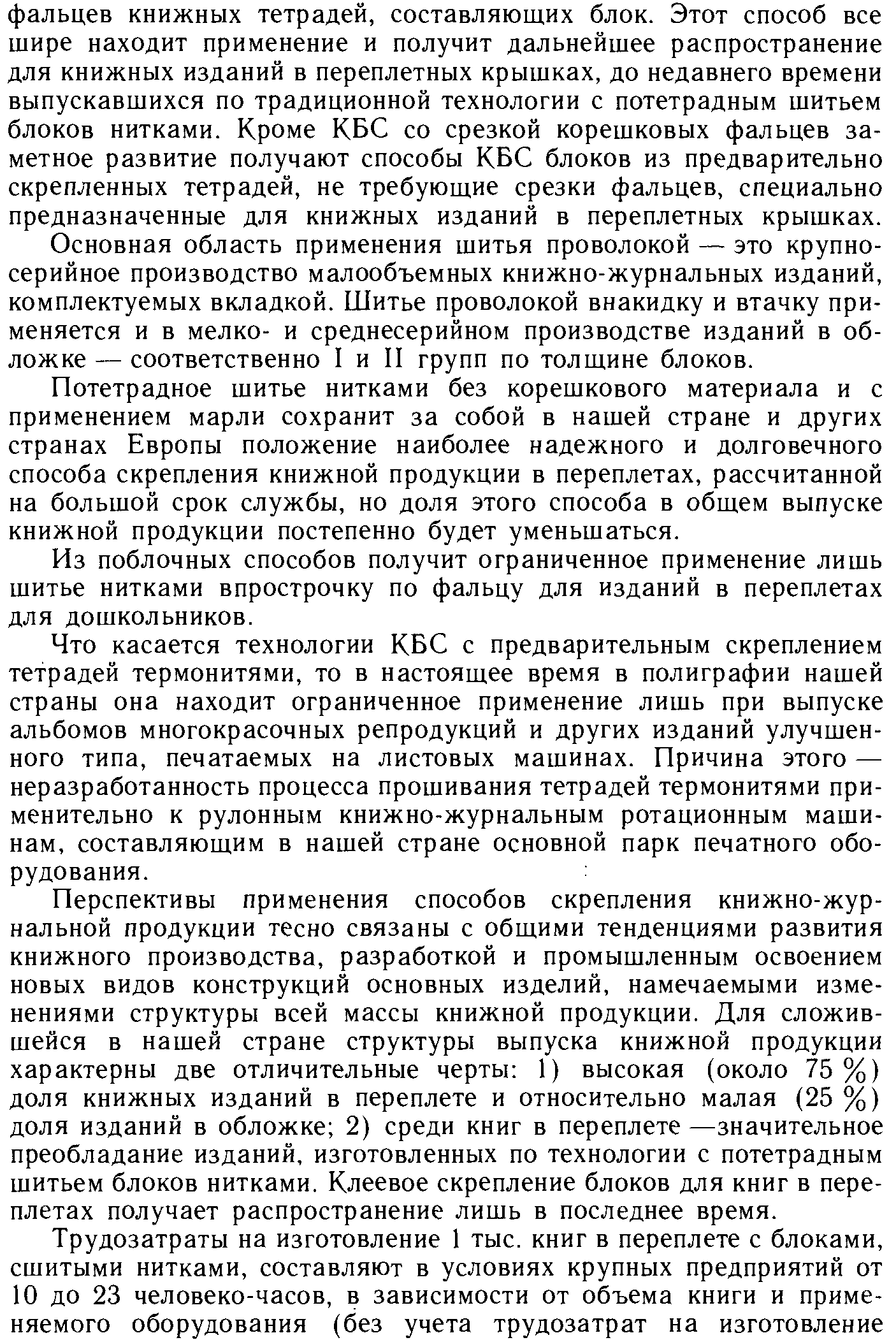

26. Классификация и сравнительная характеристика способов скрепления.

27. Способы шитья проволокой. Факторы, влияющие на прочность скрепления блоков проволокой.

Поблочные способы. - книжный блок скрепляется за один рабочий цикл. Поблочное скрепление проволокой может быть осуществлено

1. внакидку,

2. втачку

3. вразъем.

При шитье внакидку скобы располагаются на линии сгиба тетрадей, вложенных одна в другую

При шитье втачку скобы размещаются параллельно корешковым сгибам тетрадей, на некотором расстоянии от них,

при шитье вразъем скобы находятся также на сгибе, однако их ножки загибаются не внутрь блока, а наружу.

Основные достоинства поблочного скрепления проволоч­ными скобами заключаются в независимости трудоемкости опера­ции шитья от объема скрепляемых изданий, в небольшом расходе металла (в среднем две скобы на каждый блок) и в малых затратах рабочего времени на выполнение операции.

Благодаря этому поблоч­ное шитье проволокой в течение долгого времени являлось одним из основных способов скрепления той части книжно-журнальной продукции, которая предназначалась для малого и среднего срока службы.. Диаметр проволоки для шитья вна­кидку подбирается в зависимости от толщины блока и поверхно­стной плотности бумаги.

Проволока для скрепления блоков должна обладать достаточ­ной жесткостью, чтобы обеспечивать быстрое и правильное прока­лывание сшиваемых элементов конструкции. В то же время она должна иметь определенную пластичность, которая позволяла бы выполнять формирование ножек скоб и их загибку без разрушения и потери прочности.

Разновидностью шитья втачку является шитье встречными ско­бами, т. е. шитье блока проволокой с двух сторон без загибки ножек скоб. При таком варианте скрепления скобы удерживаются в толще блока только силами трения, что не обеспечивает высокопрочного скрепления продукции. Оно применяется только для изданий типа отрывных календарей, которые для предупреждения преждевременного рассыпания, про­клеиваются по корешку и заключаются в П-образную металли­ческую обойму.

Шитье внакидку состоит в том, что скомплектованный вкладкой блок с наброшенной сверху обложкой раскрывается посе­редине и накидывается на седло проволокошвейной машины об­ложкой вверх. Прошивается блок по корешковому сгибу, а ножки скоб загибаются внутрь блока. Диаметр проволоки для шитья вна­кидку подбирается в зависимости от толщины блока и поверхно­стной плотности бумаги.

Проволока для скрепления блоков должна обладать достаточ­ной жесткостью,

чтобы обеспечивать быстрое и правильное прока­лывание сшиваемых элементов конструкции В то же время она должна иметь определенную пластичность, которая позволяла бы выполнять формирование ножек скоб и их загибку без разрушения и потери прочности

Шитье вразъем при комплектовке блоков вкладкой, техноло­гически сходное с шитьем внакидку, из-за неудобства фиксации раскрытого блока в нужном положении в момент прошивки при­меняется относительно редко — только для скрепления малообъем­ных изданий в переплетных крышках, выпускаемых малыми тира­жами для дошкольников

Шитье втачку применяется для скрепления изданий, скомплек­тованных подборкой. Этот вид скрепления достаточно прост и экономичен но ухудшается раскрываемость изданий и требу­ется увеличение корешкового поля на 1/2 кв. с одновременным уменьшением формата набора полос на 1/4 кв. По этим причинам шитье втачку не применяется для скрепления блоков изданий в пе­реплете и используется только для выпуска изданий среднего объема в обложке, а также для некоторых крупноформатных аль­бомов (до 160 с.), не требующих обработки корешковой части блока.

Шитье втачку малотиражных изданий проводится на тех же про­волокошвейных машинах — тачалках, что и шитье внакидку. Тех­нологический принцип при этом остается тот же, но размещение блока перед скреплением изменяется: стопа подобранных тетрадей укладывается к упору плоского стола, находящегося в горизон­тальном положении.

Потетрадное шитье проволокой выполняется только шитьем вразъем на корешковом материале. При потетрадном шитье прово­локой каждая тетрадь блока прошивается проволочными скобами через фальц и прикрепляется к общему корешковому материалу путем загибки ножек скоб поверх этого материала. Потетрадное шитье проволокой позволяет формировать блоки практически лю­бого объема при достаточно хороших показателях раскрываемости и удобочитаемости, что является одним из важных его преимуществ. Книжные блоки, сшитые проволокой вразъем на марле, получа­ются неравномерно плотными — с низкой плотностью шитья. Их корешковая часть быстро теряет свою форму, а с течением времени такие блоки начинают быстро разрушаться, причем из них выпадают не только двойные листки, но и целые тетради. шитье блоков проволокой вразъем на марле в настоящее время применяется очень редко

Величина усилия скрепления F, Н описывается формулой

где С₀ — коэффициент, зави­сящий от вида бумаги, усилия предварительного прижима, площади и геометрии давящих поверхностей (принимается рав­ным 1);

С - коэффициент, зависящий от свойств сшиваемой бумаги (в пре­делах 104—133);

d_n — диаметр проволоки, мм, Т_б — толщина сшиваемого блока, мм.

Факторы, влияющие на прочность скрепления блоков проволокой. Прочность скрепления блоков проволокой, измеряемая силой от­рыва F, Н от блока листа или обложки, зависит в основном от:

1. прочности бумаги на разрыв в направлении действия силы,

2. от числа скоб

3. коэффициента спрессованности блока в момент шитья

Прочность бумаги на разрыв и число скоб. Чем больше проч­ность бумаги на разрыв и суммарная длина спинок или ножек про­волочных скоб (на практике — только число скоб N_c), удерживаю­щих бумагу при отрыве от блока, тем выше прочность швейного скрепления. Зависимость F(N_C) — линейная, причем прямая исходит из начала координат функции.

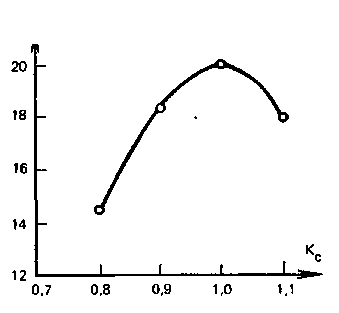

Коэффициент спрессованности блока при шитье с повышением коэффициента спрессованности блока N_с в мо­мент шитья прочность швейного скрепления сначала возрастает, достигает максимального значения при N_с, близких к единице, после чего понижается.
