3.3 Проект по изменению информационной сети лаборатории физико - механических испытаний.
Цель проекта:

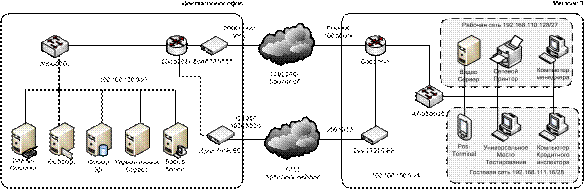

Данный проект предусматривает модернизацию существующей информационной сети, с одновременным решением вопроса безопасности подразделения (Рисунок 8). (Приложение 8).
В рамках проекта решаются следующие задачи:
- работа сотрудников-менеджеров в бизнес-приложении, осуществление ими рабочей деятельности;
- работа сторонних сотрудников (кредитные инспекторы), их оборудования (POS-терминалы, специализированное ПО);
- повышение безопасности сети путем выделения рабочей и гостевой зон локальной сети;
Наложенные ограничения и условия
- Необходимость подключения к сети оборудования сторонних сотрудников, универсального места тестирования и связанные с этим риски;
- Скорость основного канала связи до центрального офиса – 100Мбит/с, резервного – 256Кбит/с;
- Из гостевой сети доступны интернет-сервера активации продаваемого ПО, доступ в Интернет через прокси-сервер, доступ до серверов организаций сторонних сотрудников;
Общие принципы организации
Основная задача, которая решается проектом информационной системы — обеспечить с одной стороны изоляцию рабочей среды от деструктивной активности зараженных или неправильно настроенных рабочих мест, а с другой предоставить максимальный уровень сервиса всем подключенным клиентам системы.
Реализованный вариант информационной системы представляет собой логически (на уровне коммутатора) поделенную на две части сеть:
3. рабочая сеть;
4. гостевая сеть;
Рабочая сеть - обеспечивает основную бизнес-деятельность менеджеров. В рабочую сеть подключается только оборудование Компании.
Гостевая сеть - обеспечивает основную бизнес-деятельность сторонних сотрудников (кредитные инспектора), работу POS-терминалов, универсального места тестирования. Наложенные ограничения - доступ к Интернет через прокси-сервер, доступ к серверам активации продаваемого ПО;
Таблица 12. План разделения лаборатории физико - механических
испытаний на подсети.
Тип сети |
Адрес сети
|
Маршрутизатор
|
Рабочая сеть
|
192.168.110.128/255.255.255.224
|
192.168.110.129
|
Гостевая сеть
|
192.168.111.16/255.255.255.240
|
192.168.111.17
|
Оборудование локальной сети
Для подключения клиентов рабочей и гостевой сетей использован управляемый коммутатор AT-8326GB (24+2 порта), trunk-порт (26) подключен к маршрутизатору Cisco 1841. На кассовых рабочих местах и рабочих местах менеджеров устанавливаются тонкие клиенты Норма. На рабочее место администратора устанавливается рабочая станция. Работа фискальных регистраторов на кассовых рабочих местах производится через IP-Serial конвертеры, порты которых терминируются на терминальном сервере.
VLAN 1 – рабочая сеть, адресация: 192.168.110.128/27
VLAN 2 – гостевая сеть, адресация: 192.168.111.16/28
Основные настройки коммутатора AT-8326GB:
Имя sw-prmr-01;
IP-адрес 192.168.110.130;
Настройка топологии — VLAN, назначение портов в VLAN;
Настройка авторизации пользователей — регистрация на сервере RADIUS, определение портов для поддержки авторизации (за исключением устройств, не поддерживающих авторизацию по сертификату);
Настройка дополнительных параметров — SNMP-community (public), пароля администратора.
Основные настройки маршрутизатора Cisco 1841:
6. Настройка ACL для рабочей сети;
7. Применение ACL рабочей сети к sub-интерфейсу с направлением in.
8. Настройка ACL для гостевой сети;
9. Применение ACL гостевой сети к sub-интерфейсу с направлением in.
10. Настройка QoS с выделением классов бизнес-трафика.
Доступ в сеть Интернет
Доступ в сеть Интернет для сотрудников организован через прокси-сервер. Учет трафика ведется в головном офисе.
Расширенное описание используемых сервисов
Сервер DHCP: используется ISC dhcpd, установленный на видеосервер. Выдача IP-адресов выполняется в рабочей и гостевой подсетях. При выдаче IP-адресов для клиентов рабочей сети адрес DNS-сервера и DNS-префикс выдается 192.168.120.5 и partner. local соответственно. При выдаче IP-адресов для клиентов гостевой сети адрес DNS-сервера 192.168.120.5. В каждой подсети на уровне DHCP-сервера устанавливается резервирование и привязки IP-адресов согласно адресному плану.
