Звіт з лабораторної роботи №3

Виконав:

Студент групи 3ОК1

Шевчук О.М

Лабораторна робота № 3

ТЕМА: Монтаж мікропроцесора на Материнський плату

Мета роботи: вивчення різних типів процесорів для IВМ РС-сумісних ПК, набуття навичок установки і видалення процесорів з ПК.

Устаткування:

1. Системний блок.

2. Інструменти та приладдя.

Хід роботи

Установка

1. Роз’єм на материнській платі для установки процесора закритий пластиковою захисною кришкою для запобігання пошкодження контактів. Цю кришку слід зняти безпосередньо перед установкою процесора (знімати кришку заздалегідь не рекомендується, щоб випадково не пошкодити контакти).

2. Зніміть захисну кришку, як показано на малюнку.

3. Ви побачите штирі роз’єму для установки процесора.

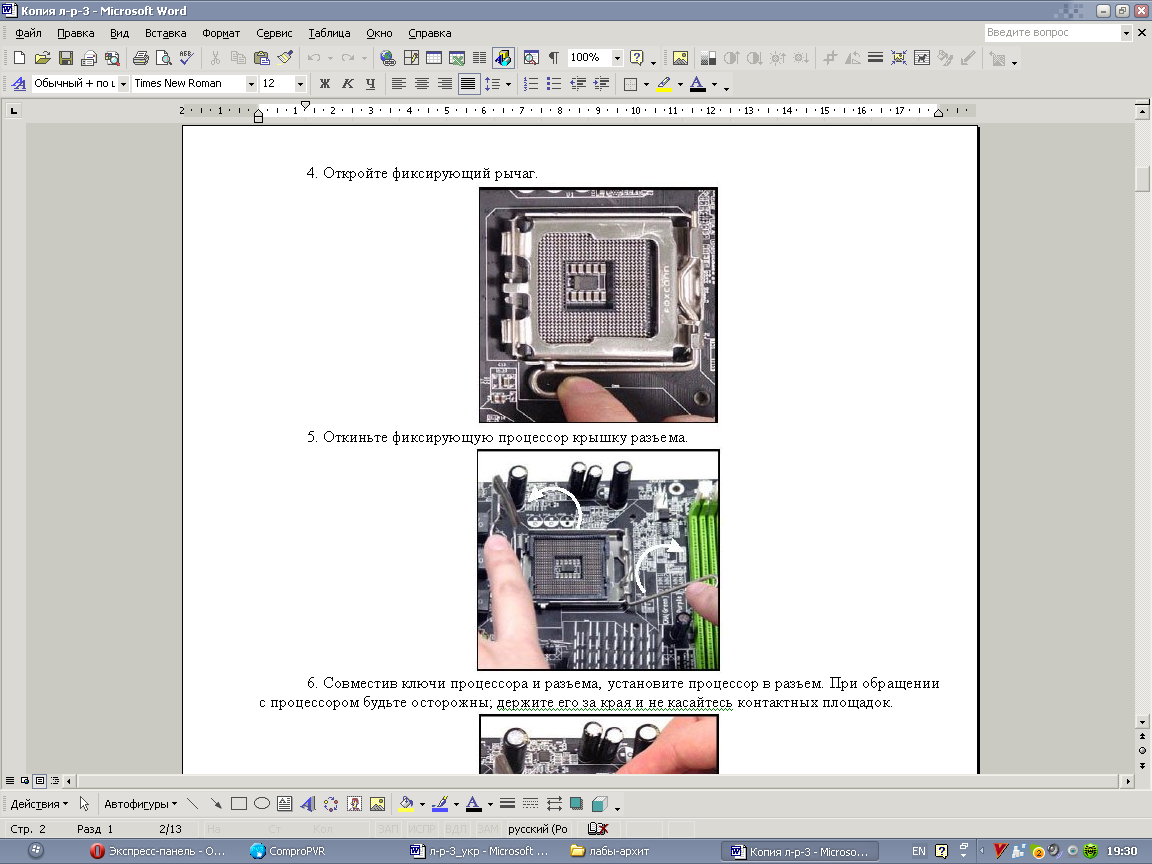

4. Відкрийте фіксуючий важіль.

5. Відкиньте фіксуючу процесор кришку роз’єму.

6. Поєднавши ключі процесора і роз’єму, встановіть процесор в роз’єм. При поводженні з процесором будьте обережні; тримайте його за край і не торкайтеся контактних майданчиків.

7. Перевірте візуально, чи правильно процесор встановлений у роз’єм. Якщо це не так, витягніть процесор з роз’єму (просто піднявши процесор вгору) і встановіть його заново.

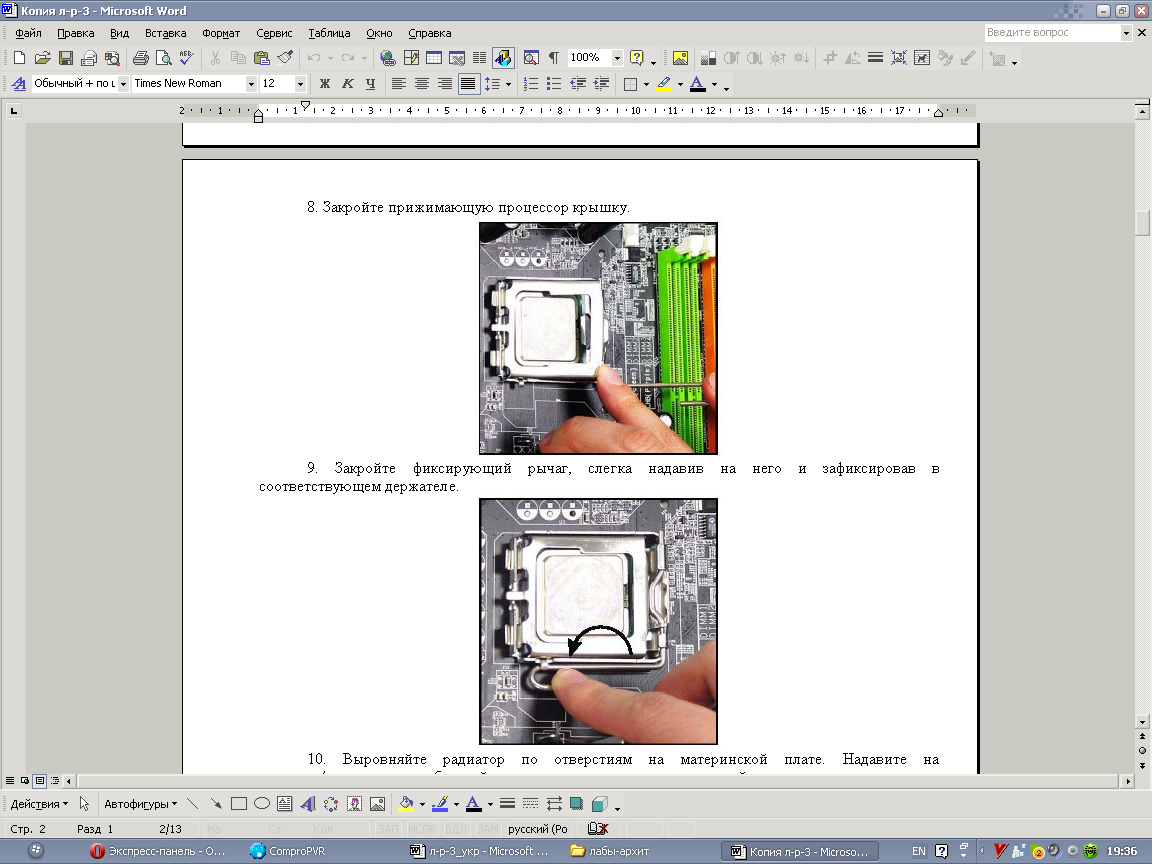

8. Закрийте притискуючу процесор кришку.

9. Закрийте фіксуючий важіль, злегка натиснувши на нього і зафіксувавши у відповідній утримувачі.

10. Вирівняйте радіатор по отворах на материнській платі. Натисніть на радіатор/вентилятор, щоб стійки увійшли в отвори на материнській платі.

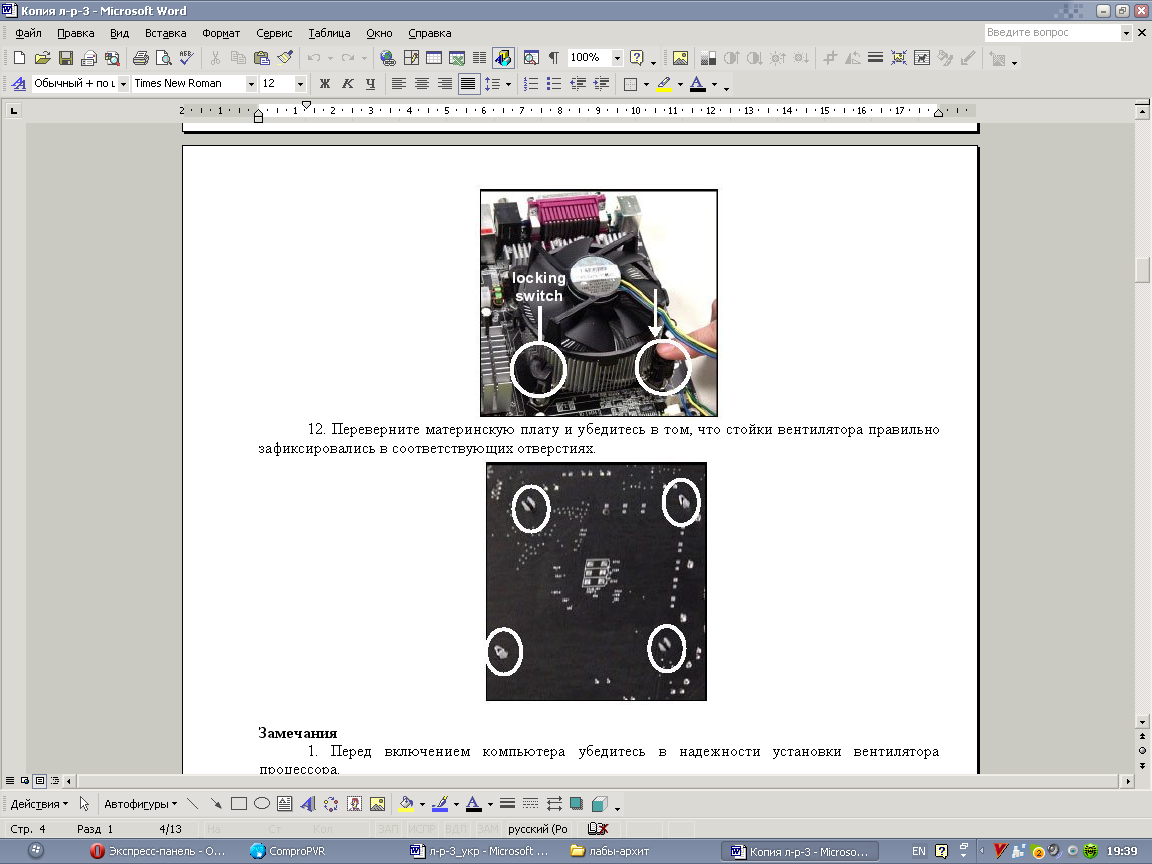

11. Натисніть на стійки, щоб зафіксувати вентилятор. Потім поверніть фіксатори стійок в напрямку, зворотному вказаною стрілкою на фіксаторах.

12. Переверніть материнську плату і переконайтеся в тому, що стійки вентилятора правильно зафіксувалися у відповідних отворах.

Зауваження

1. Перед включенням комп’ютера переконаєтеся в надійності установки вентилятора процесора.

2. Не торкайтеся до контактних площадок процесора, щоб не пошкодити їх.

3. Процесорний роз’єм на материнській платі, якщо в нього не встановлений процесор, повинен бути закритий пластиковою захисною кришкою.

4. Зверніть увагу на те, що гарантується не більше 20 установок / витягань процесора з відповідного роз’єму.

Завдання:

Заповнити таблицю 1 згідно із зазначеним варіантом, використовуючи додаток 1 до методичних вказівок. Останній приклад вибрати самостійно (на розсуд).

Таблиця 1.

№	Тип процесора	Рік випуску	Розрядність шини (дані/адреса)	Кеш-пам’ять (Кбайт)	Тактова частота системної шини, МГц	Тактова частота процесора, МГц	Технологічний процес, мкм
11	80386SX	1988	16/32	8	16-33	16-33	0,18
22	Pentium	1993	64/32	8+8	60-66	60-66	0,18
33	AMD Athlon	1999	64/36	64+64	266	0.5-1.67	0.09
44	Pentium III	1999	64/36	16+16	100	450-1200	0.09
55	Pentium 4	2002	64/36	12+8	533	2,2-3,06	0.065
