2.21. Вариант №21.
ИСХОДНЫЕ ДАННЫЕ
Определить русловые характеристики поперечного сечения реки и построить гидрометрический профиль при горизонте рабочего уровня 555,20м.
№№ промерных точек |
Расстояние от постоянного начала, м |
Глубина воды h, м |
Отметка дна Z, м |
Расстояние между промерными точками L, м |
Средняя глубина между промерными точками hср, м |
Площадь сечения между промерными точками, м2 |
Урез л.б. |
18,0 |
0,0 |
|
|
|
|
1 |
22,07 |
0,30 |
|
|
|
|
2 |
32,19 |
0,75 |
|
|
|
|
3 |
36,75 |
1,2 |
|
|
|
|
4 |
42,13 |
0,85 |
|
|
|
|
5 |
49,0 |
2,4 |
|
|
|
|
6 |
51,5 |
3,0 |
|
|
|
|
7 |
57,72 |
2,8 |
|
|
|
|
8 |
59,1 |
1,9 |
|
|
|
|
9 |
66,13 |
1,3 |
|
|
|
|
10 |
71,95 |
0,9 |
|
|
|
|
11 |
79,22 |
0,5 |
|
|
|
|
12 |
80,3 |
0,3 |
|
|
|
|
Урез п.б. |
84,0 |
0,0 |
|
|
|
|
Задание выдал |
|
|
|
|
|
преподаватель |
дата |
|
подпись |
|
расшифровка подписи |
Задание принял к |
|
|
|
|
|
исполнению студент(ка) |
дата |
|
подпись |
|
расшифровка подписи |
3. Задача №2.
Вычисление и построение кривых обеспеченности расходов.
1. Вычислить параметры Qср, Cv, Cs.
2. Рассчитать среднеквадратическую ошибку коэффициента вариации и коэффициента асимметрии.
3. Вычисления теоретической кривой обеспеченности средних годовых расходов произвести по таблице отклонения ординат биномиальной кривой обеспеченности С.И. Рыбкина – П.А. Алексеева (Приложение 1).
По рассчитанным данным расхода (Q) и обеспеченности (Р) построить теоретическую кривую обеспеченности средних годовых расходов в простых координатах.
Проверить построение теоретической кривой обеспеченности расходов.
Построить эмпирическую кривую обеспеченности по данным исходной таблицы среднегодовых расходов.
Расчет коэффициента
вариации и коэффициента асимметрии
производится по формулам: Сv=
Сs=
Расчет
среднеквадратических ошибок определения
Cv и Cs производится по
формулам:
dcs=
100%
Данные для построения теоретической кривой обеспеченности заносятся в таблицу 3.1.
Вычисление теоретической кривой обеспеченности средних годовых расходов воды при Qср=… м3/c, Cv=… и Cs=2Cv
Таблица 3.1.
p% |
1 |
3 |
5 |
10 |
20 |
25 |
30 |
40 |
50 |
60 |
70 |
75 |
80 |
85 |
90 |
95 |
97 |
99 |
Ф или j |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
МS= |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
КS=MS+1 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Q=KSQcp м3/сек |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Cv
Теоретическая кривая на чертеже проводится сплошной линией. Эмпирическая кривая строится на том же чертеже в виде отдельных точек или кружков (см. рис. 3.1).

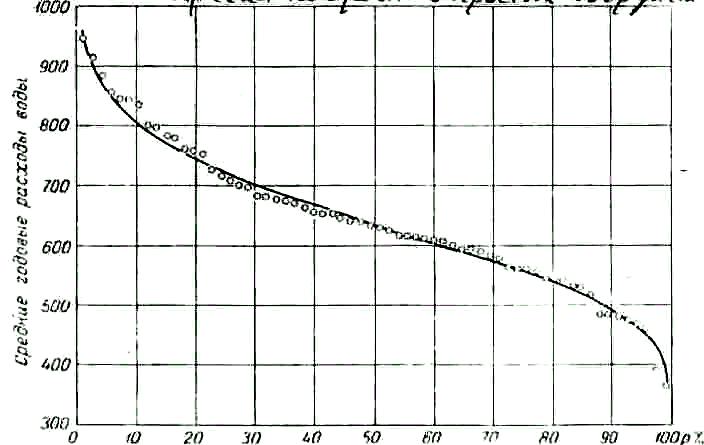

Рис. 3.1. Кривая обеспеченности средних годовых расходов воды.
