Електромонтажна навчальна практика Монтаж електронних пристроїв робота №3

Тема роботи:	Елементи монтажу електронних пристроїв.
Мета роботи:	Вивчити матеріали і інструмент для монтажу електронних пристроїв, отримати навички монтажних і демонтажних операцій.
Обладнання, матеріали, прилади:	Паяльник, припій, каніфольний флюс, провідники, набір монтажного інструменту.
Час роботи:	6 годин.

Теоретичні відомості

1. Матеріали і інструмент для монтажу електронних пристроїв.

Деталі електронного пристрою закріплюються на основі, яка називається платою. Матеріалом плати може бути гетинакс, текстоліт, склотекстоліт та інші діелектричні матеріали. Найбільш широко використовують друкований монтаж. Плата для друкованого монтажу являє собою основу із діелектрика з нанесеними на неї струмопровідними доріжками. Конденсатори, резистори, напівпровідникові прилади та інші елементи схем закріплюються на платі і з’єднуються з струмопровідними доріжками у відповідних точках. З’єднання виводів деталей схеми з доріжками та іншими провідниками виконується за допомогою паяння. Деталі з невеликою масою закріпляють на платі безпосередньо на виводах, припаюючи останні у відповідні точки друкованої плати.

Припої - це метали або сплави, застосовувані для одержання монолітного паяного з'єднання шляхом заповнення зазору між поєднуваними деталями. Вони повинні мати більш низьку температуру плавлення, ніж матеріал, що піддається пайці, здатність утворювати з паяним матеріалом міцний зв'язок, змочувати в рідкому стані паяний матеріал і вільно розтікатися по ньому при заповненні зазору між поверхнями, що сполучаються.

Вибір припою виконують залежно від металів або сплавів, котрі з'єднуються, від способу пайки, температурних обмежень, розміру деталей необхідної механічної міцності, корозійної стійкості та іншого.

Припої бувають м'якими (легкоплавкі олов'яно-свинцеві сплави (ПОС) з вмістом олова від 10 (ПОС-10) до 90% (ПОС-90), решта свинець) і твердими (високотемпературні - латунні ЛОК, мідно-фосфористі ПМФ, ПМФОЦр, П14, мідно-цинкові, срібні).

М'які припої. Випускають легкоплавкі припої у вигляді литих чушок, прутків, дроту, стрічок фольги, порошків, трубок діаметром від 1 до 5 мм, заповнених каніфоллю, а також у вигляді паст, складених з порошку припою та рідкого флюсу. Літери ПОС в марці припою означають припій олов'яно-свинцевий, цифри - вміст олова у відсотках (ПОС 61, ПОС 40). Для отримання спеціальних властивостей до складу олов'яно-свинцевих припоїв вводять сурму (ПОСсу), кадмій (ПОСко), вісмут (ПОСвіт) і інші метали; остання цифри при маркуванні таких припоїв позначає % вміст доданого металу в матеріалі.

Тверді припої. Мідно-цинкові припої використовуються для пайки сталі, нікелю, чавуну. Можуть використовуватися і для пайки металів мідної групи. Найширший спектр застосування мають срібні припої. Вони забезпечують високу якість з'єднань практично всіх чорних і кольорових металів (виняток - алюміній, цинк). Мідно-фосфористі припої відносяться до групи твердих припоїв з температурою плавлення 700 - 800 ° С. Мідно-фосфористі припої є замінниками припоїв на основі дефіцитного срібла і низькотемпературних припоїв при пайці міді, латуні та бронзи. При пайці міді ці припої не вимагають флюсу, проте через крихкість з'єднань, виконаних з застосуванням мідно-фосфористих припоїв, їх не можна використовувати в конструкціях, що працюють при ударних навантаженнях. Більшість припоїв випускають у вигляді прутків, дроту, порошків або смуг. Мідно-цинкові припої через підвищену крихкість поставляють у вигляді зерен різної грануляції.

Флюс – речовина (частіше суміш) органічного чи неорганічного походження призначена для видалення окислів з поверхонь під пайку, зменшення поверхневого натягу, покращення розтікання рідкого припою і/або захисту від дії навколишнього середовища. В залежності від технології флюс може використовуватись у вигляді рідини, пасти або порошку. Є також паяльні пасти, які складаються із дрібних частинок (порошку) припою і флюсу. Досить часто використовується припій у вигляді трубочки невеликого діаметру заповненої у середині флюсом. Монтаж (паяння) електронних пристроїв виконують легкоплавкими припоями на основі олова і свинцю з використанням безкислотних флюсів. В якості флюсу найчастіше використовують каніфоль або її розчин у етиловому спирті. ( Л-1 с.18…21, Л2 с. 258…259)

Для виконання монтажних і демонтажних операцій використовують електричні паяльники напругою 6,12,24,36,42,220В потужністю 4…60 Вт, плоскогубці, кусачки, монтажні ножі, пінцети, викрутки, гайкові ключі та інші монтажні інструменти (Л-2 с.261…262)

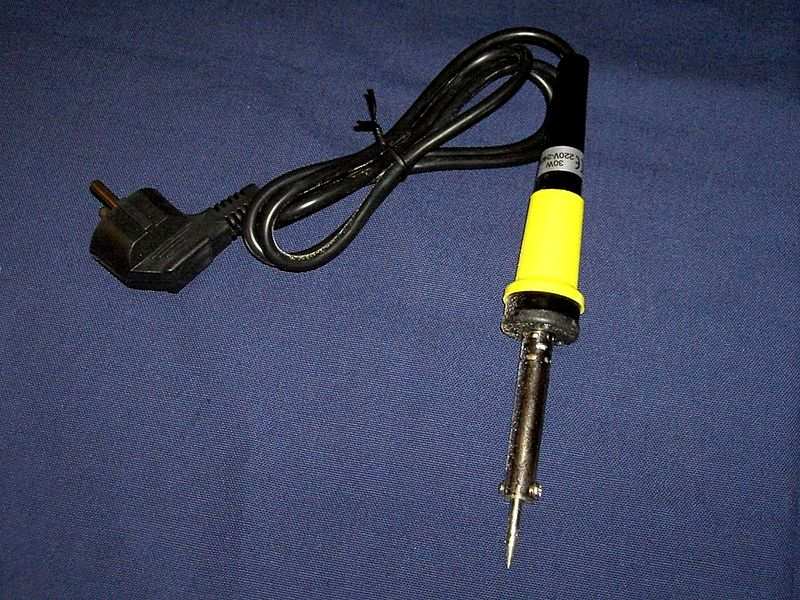

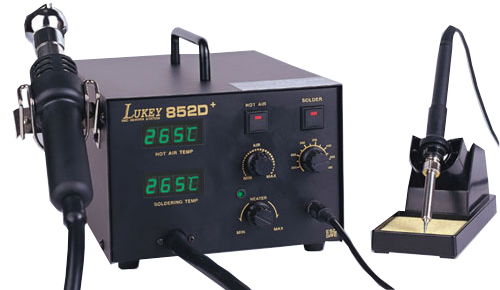

Електричний паяльник і паяльна станція
