1.1.9 Автоматический контроль сопротивления изоляции в судовой сети

Прибор контроля изоляции ПКИ. Прибор ПКИ (рис. 1.39) предназначен для работы в цепях переменного тока напряжением до 400 В частотой 50 и 400 Гц с изолированной нейтралью при наличии и отсутствии напряжения контролируемой сети. ПКИ состоит из измерительной цепи с переключателем установок “В” эмиттерного повторителя (транзистор VТ1) несимметричного триггера (транзисторы VТ2VТ3) выходного тиристора Т и питающего трансформатора Тр с выпрямителями VD1-VD5. Измерительная часть прибора состоит из источника стабилизированного напряжения 150В снимаемого со стабилитронов Ст1-Ст4 добавочных резисторов R5 R6, R12 и резисторов установок R7-R11, которые вместе с сопротивлением изоляции контролируемой сети включены последовательно. С изменением сопротивления изоляции в измерительной цепи в которую включены конденсаторы С3 С4 для шунтирования переменной составляющей тока утечки изменяется ток утечки а следовательно и падение напряжения на резисторе уставки (R7-R11).

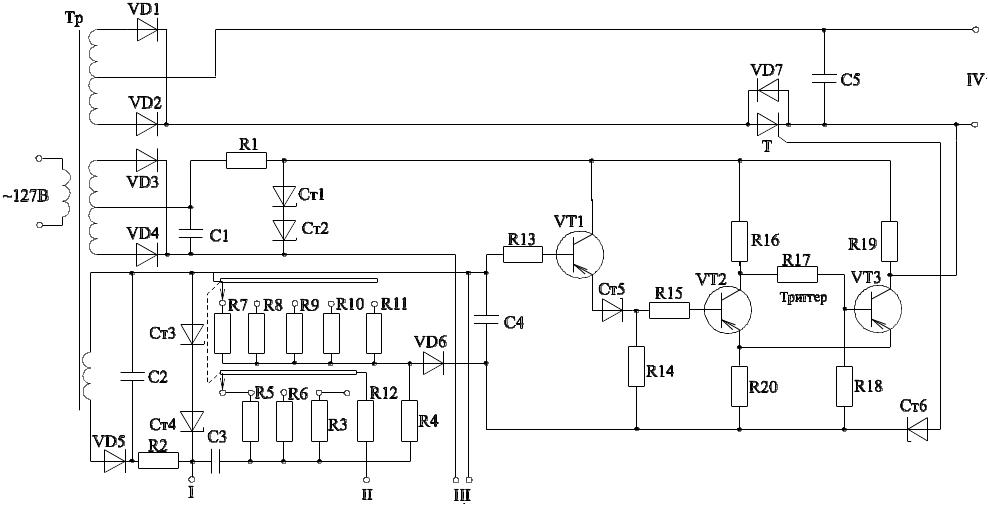

Рисунок 1.39 - Прибор ПКИ: I - к шине заземления II - к контролируемой сети III - к схеме размножения IV - к нагрузке

Это напряжение приложено ко входу эмиттерного повторителя (VТ1) который обладает большим сопротивлением и не шунтирует сопротивление уставки что особенно важно при уставке 500 кОм так как в этом случае по измерительной цепи протекает малый ток утечки. При снижении сопротивления излоляции ниже величины сопротивления уставки через Ст5 на вход несимметричного триггера поступает сигнал при этом VТ2 открывается а VТ3 - запирается. После закрытия VТ3 по цепи управления Т через R19 и Ст6 потечет ток тиристор Т откроется и через него потечет ток к нагрузке (выход IV). Емкость С5 предназначена для четкого закрытия Т а диод VD7 для создания цепи разряда С5 после закрытия Т.

Прибор ПКИ предусматривает подключение дополнительной приставки для размножения точек контроля изоляции до 10. Она состоит из резисторов уставок (R1, R2) и диодов. На вход транзистора VТ1 через разделительный диод VD подается падение напряжения на резисторе R1 от тока протекающего через сопротивление изоляции и резисторы уставки. Поскольку эти резисторы подключены к VТ1 через разделительные диоды устройство будет срабатывать от той цепи в которой падение напряжения на R1 больше чем у других цепей. Таким образом устройство будет сигнализировать об уменьшении изоляции любого подключенного участка электроустановки на которую настроена соответствующая цепь приставки.

Прибор ПКИ срабатывает на одной из пяти уставок по сопротивлению изоляции контролируемой судовой сети со следующей точностью: 500100кОм 20060кОм 10030кОм 5015кОм 2573 кОм.

1.1.10 Устройство звуковой и световой сигнализации

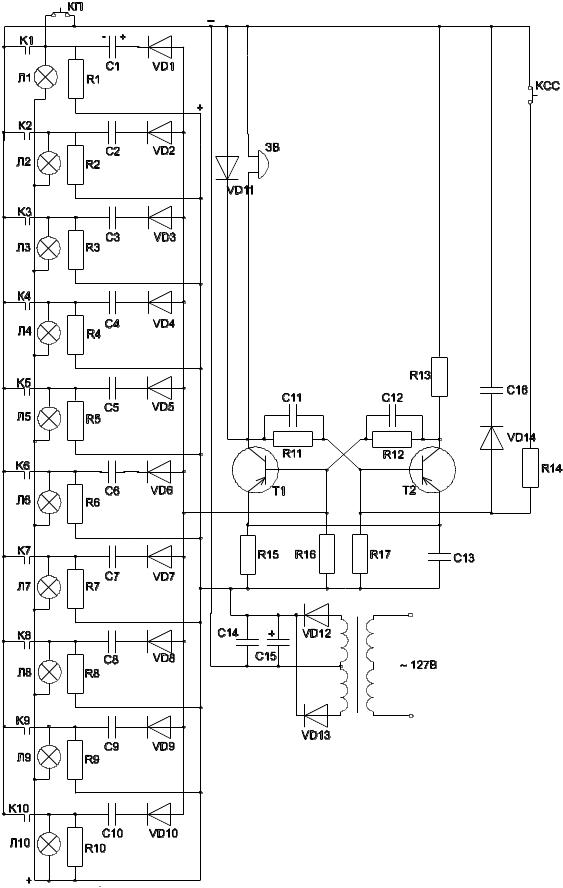

Рисунок 1.40 - Устройство типа УЗС

Устройство типа УЗС (рис. 1.40) предназначено для получения звуковой и световой сигнализации с центральным съемом сигнала. Оно состоит из десяти каналов сигнализации. Сигнальные лампы Л1 - Л10 находятся на пульте управления и имеют соответствующие надписи или изображения контролируемых объектов. Узел питания состоящий из трансформатора Тр выпрямителя VD12 VD13 и емкостного фильтра С14 С15 обеспечивает постоянное рабочее напряжение питания схемы.

Симметричный триггер на транзисторах Т1 Т2 с общим эмиттером является исполнительным органом. Нагрузкой транзистора Т1 является электрический звонок нагрузочное сопротивление R13 транзистора Т2 выбрано равным сопротивлению звонка. Триггер снабжен кнопкой съема сигнала КСС. Конденсатор С16 и диод VD14 определяют исходное положение триггера при включении питания. Узел запуска и световой сигнализации состоит из десяти параллельных цепей (блок-контактов контролируемой аппаратуры К1-К10 диодов VD1 - VD10 конденсаторов С1 - С10 разрядных сопротивлений R1-R10 сигнальных ламп Л1-Л10). Он снабжен также кнопкой КП проверки правильности работы устройства.

Если сигналы от запускающего узла не поступают триггер находится в исходном состоянии т.е. Т1 заперт Т2 отперт и звонок Зв обесточен. Такое состояние возникает благодаря тому что при подаче питания на трансформатор Тр в цепи VD12 R17 С16 создается кратковременный импульс тока заряда С16 который создает на R17 падение напряжения приложенное к базе Т2. Поэтому в исходном состоянии схемы Т2 оказывается отпертым а Т1 - запертым и триггер подготовлен к приему сигнала от запускающего узла. Транзистор Т1 в запертом состоянии удерживается напряжением на сопротивлении R15.

Допустим что замкнулся К1 при этом загорается Л1 и начинает заряжаться С1. Импульс тока заряда С1 протекает через эмиттер-базу Т1. При этом Т1 открывается а Т2 закрываться за счет тока по цепи обратной связи R12 С12 триггер опрокидывается. Звонок Зв получает питание подается звуковой сигнал (с одновременным зажиганием Л1) об изменении состояния контролируемой цепи. Звуковой сигнал может быть снят кнопкой КСС которая подключает базовую цепь Т2 к источнику питания через сопротивление R14. Триггер возвращается в исходное положение. Транзистор Т1 оказывается закрытым Зв обесточен УЗС подготавливается к приему следующего сигнала по каналам.

Емкости С11 С12 и шунтирующие их R11 R12 служат для ускорения процесса перехода триггера из одного устойчивого положения в другое. Чтобы предохранить Т1 от перенапряжений из-за наличия э.д.с. самоиндукции Зв в момент опрокидывания триггера Зв зашунтирован диодом VD11.

При размыкании любого из К1-К10 цепь питания лампы (Л1-Л10) и цепь запуска триггера обрывается происходит разряд С1-С10 через обратное сопротивление диодов (VD1-VD10) резистор R16, сигнальную лампу (Л1-Л10) и шунтирующий ее резитор (R1-R10). Нажатием кнопки КП осуществляется проверка годности ламп Л1-Л10.
