1.1.8 Защита от обрыва фазы при питании с берега
Устройство ЗОФН предназначено для защиты судовых электроэнергетических систем трехфазного переменного тока от работы потребителей на двух фазах и сигнализации о понижении напряжения при питании с берега (рис. 1.38).
Блок защиты при обрыве фазы состоит из двух частей – измерительной и исполнительной. Измерительную часть схемы составляют выпрямительный мост В3, измерительное реле Р3, конденсатор С1 и резистор R1. Исполнительную часть схемы составляют: трехфазный выпрямительный мост В2, исполнительное реле Р2, R2 и C2 – элементы выдержки времени.
Защита от снижения напряжения. Если напряжение нормальное то стабилитроны Ст пробиты и реле Р1 находится под напряжением. Если напряжение снизилось на 15 - 20 % то реле Р1 обесточивается контакт Р1 размыкается и поступает сигнал в систему сигнализации.
|

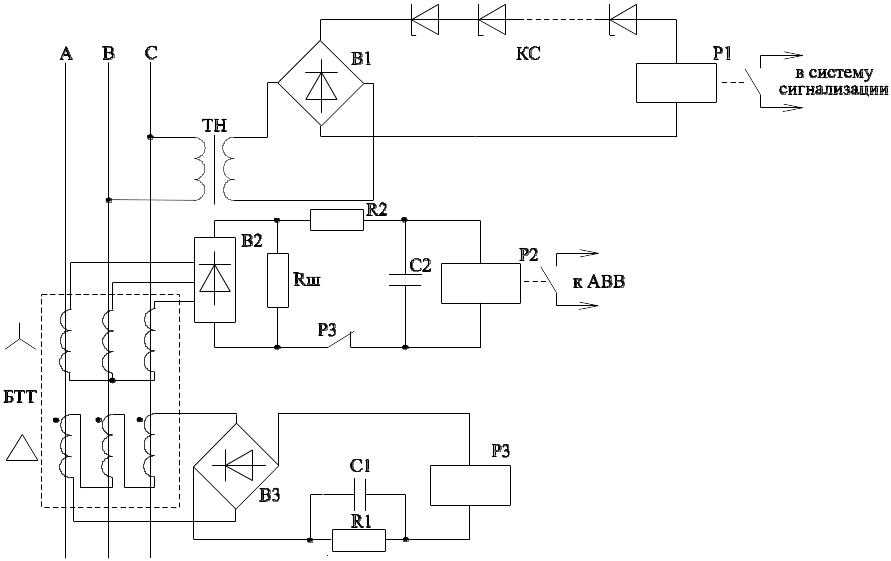

Рисунок 1.38 - Устройство ЗОФН
|
Защита от обрыва
фазы.
Устройство
защиты работает следующим образом. При
отсутствии токов в фазах контролируемой
цепи оно находится в нерабочем состоянии.
После появления токов в фазах, в случае
ненасыщенной магнитной системы
трансформаторов (при токах нагрузки до
3 а) во вторичных обмотках наводится э.
д. с. синусоидальной формы основной
частоты, геометрическая сумма которых
при последовательном соединении
обмоток будет равна нулю. Когда ток
нагрузки достигнет 3-4 а, магнитная
система насытится. При этом форма кривой
э. д. с. во вторичных обмотках резко
исказится, э. д. с. станет несинусоидальной.
Как известно из основ электротехники,
э. д. с. любой формы может быть представлена
в виде суммы синусоидальных э. д. с.
различной амплитуды и частоты. Эти э.
д. с. называют гармоническими составляющими,
или гармониками. Гармоническую
составляющую основной частоты называют
основной, или первой, составляющей.
Третья гармоническая составляющая характерна тем, что, изменяясь в три раза быстрее основной частоты, она оказывается в фазе с третьими гармониками других фаз трехфазной сети. Поэтому в последовательно соединенных обмотках третья гармоника э. д. с. суммируется, в результате чего реле Р3 срабатывает, отключая катушку реле Р2 от выпрямителя В2 и замыкая конденсатор С2 на резистор R2. Срабатывание реле Р3 происходит ускоренно, поскольку через конденсатор на его катушку подается повышенное напряжение, после заряда конденсатора избыток напряжения падает на резисторе R3.
Схема блока защиты построена таким образом, что при набросе любой нагрузки первым всегда срабатывает реле Р3 (в нормальном режиме). Это достигается ускоренным включением реле Р1 и выдержкой времени при срабатывании реле Р2, получаемой при помощи цепочки R2 – С2, где С2, заряжаясь, шунтирует катушку Р2.
При обрыве любой из фаз питающей сети трехфазная нагрузка превращается в однофазную. Токи в исправных фазах становятся равными по величине и сдвинутыми друг относительно друга на 180°. В этом случае во вторичных обмотках трансформаторов тока, соединенных последовательно (в идеальном случае), наводятся равные и противоположно направленные э. д. с, геометрическая сумма которых будет равна нулю. Реле Р3, потеряв питание, включит своим нормально закрытым контактом обмотку исполнительного реле Р2, на вторичные обмотки, соединенные в звезду. Реле Р2, сработав, подаст импульс па отключение автомата станции питания с берега или включит сигнализацию об обрыве фазы.
