Задание 3. Принципы отсчетного устройства теодолита т30
Отсчетные устройства (ОУ) обеспечивают надлежащую точность при считывании по лимбам, удобство пользования ими. Принцип действия указанных отсчетных устройств основан на способности глаза с высокой точностью воспринимать совпадение штрихов одной шкалы со штрихами другой, а также оценивать десятые доли промежутка между штрихами.
В теодолитах Т30 для снятия отсчётов по горизонтальному и вертикальному кругам используются отсчётные устройства в виде штрихового микроскопа. Окуляр отсчётного устройства расположен рядом с окуляром зрительной трубы.
Штриховой микроскоп - это отсчетное устройство, в котором интервал между младшим штрихом и индексом оценивается на глаз до десятых долей делений лимба (рис. 6). Изображения шкал и индекс рассматривают через окуляр микроскопа, который располагается рядом с окуляром зрительной трубы.
В теодолите Т30 в поле зрения штрихового микроскопа строятся одновременно изображения шкал горизонтального и вертикального кругов с общим индексом. Отсчеты берут по одной стороне кругов с точностью до 1’.
На рисунке 6 показано поле зрение штрихового микроскопа, в верхней части которого, обозначенного буквой «B», видны штрихи вертикального круга, в нижней части, обозначенного буквой «Г», - штрихи горизонтального круга. Цена одного деления на обоих кругах составляет 10'.
теодолит ось уровень микроскоп
Рисунок 6 - Поле зрения отсчетного микроскопа теодолита Т30: отсчет по вертикальному кругу - 358048', по горизонтальному кругу - 70004’.
Отсчитывание по лимбу с помощью штрихового микроскопа теодолита т30:
В окуляре микроскопа (расположенном рядом с окуляром трубы) найти отсчётный индекс (штрих с горизонтальной подсечкой) и взять по шкале лимба отсчёт, соответствующий положению отсчётного индекса.
Пример отсчета в табл. 1.

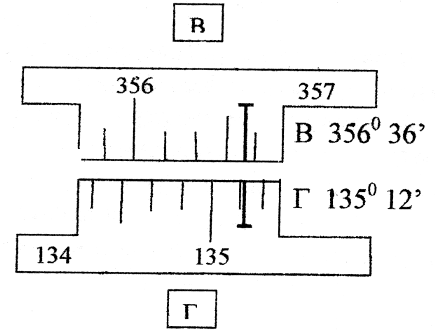

Рисунок 7 – Отсчёт: по горизонтальному кругу 135o12'; по вертикальному кругу 356o36'
Перед снятием отсчётов необходимо, наблюдая в окуляр отсчётного устройства, вращением зеркала подсветки добиться наилучшей освещённости поля зрения микроскопа, затем, вращая диоптрийное кольцо отсчётного микроскопа, установить чёткое изображение штрихов горизонтального и вертикального кругов.
Таблица 1 - Журнал отсчетов по горизонтальному и вертикальному кругам
№ ст |
№ точки визирования |
КЛ КП |
Отсчет по горизонтальному кругу |
Отчет по вертикальному кругу |
1 |
1 |
КЛ |
350 49 00 |
3 49 00 |
1 |
1 |
КП |
170 41 00 |
-3 39 00 |
1 |
2 |
КЛ |
351 36 00 |
3 50 00 |
1 |
2 |
КП |
171 29 00 |
-3 44 00 |
1 |
3 |
КЛ |
163 49 00 |
0 20 00 |
1 |
3 |
КП |
348 13 00 |
-0 20 00 |
