2.1. Панель инструментов Редактора Формул

Верхняя строка кнопок на данной панели инструментов предназначена для вставки более чем 150 математических символов, многие из которых вы не найдете в шрифтах Windows. Нижняя строка формул предназначена для вставки шаблонов, таких, как интегралы, знаки суммы, матрицы и так далее. Многие из шаблонов содержат поля для ввода индексов, чисел и пр. Для создания сложных иерархических формул вы можете вводить в поля шаблонов новые шаблоны. Ниже приводится описание кнопок на панели инструментов Редактора Формул.

	Символы сравнения.
	Символы выравнивания.
	Перечеркивание и подчеркивание символов.
	Символы некоторых математических операторов.
	Различные виды стрелок.
	Символы логических операторов.
	Операторы для работы с множествами.
	Прочие математические символы.
	Маленькие греческие буквы.
	Большие греческие буквы.
	Парные скобки.
	Дроби и корни.
	Верхние и нижние индексы.
	Символы суммы.
	Символы интегралов.
	Подчеркивание сверху и снизу.
	Стрелки с метками.
	Символы произведения и работы с множествами.
	Шаблоны матриц.

Задайте поля страницы равными 2 см. Установите шрифт Times New Roman, 14 пт.

Для создания новой формулы сделайте новый абзац.

Редактор формул можно вызвать двумя способами:

– на панели инструментов Форматирование выберите кнопку и щелкните на ней левой кнопкой мышки. Этот прием используют чаще всего;

– если эта кнопка не установлена, то выберите команду Вставка  Объект. В диалоговом окне в списке объектов с помощью вертикальной полосы прокрутки выберите Microsoft Equation 3.0.

2.2. Задание шрифтов

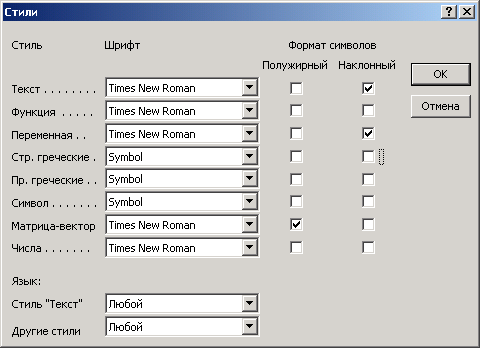

Открыв панель инструментов Редактора Формул, выберем команду меню Стиль  Определить. На экране появится диалог Стили.

Диалог Стили поможет, если это необходимо, изменить шрифт для многих элементов формулы: функций, переменных, маленьких и больших греческих букв, матриц и векторов, математических символов и чисел. Справа в диалоге Стили находятся две колонки Полужирный и Курсив с флажками Формат символов. С помощью этих флажков вы можете установить, как будут выделяться вышеперечисленные элементы формул.

Убедитесь, что Ваше окно Стили совпадает со стандартным.

2.3. Изменение размеров элементов формул

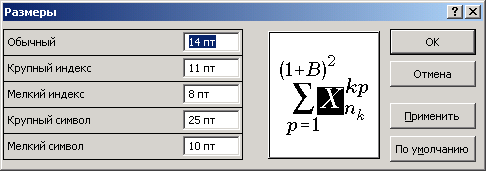

Редактор Формул располагает возможностью изменять размеры всех элементов формулы: математических символов и символов переменных, индексов и т. д. Находясь в Редакторе Формул, выберите в меню команду Размер – Определить. На экране появится диалог Размеры.

В диалоге Размеры находятся пять полей для ввода размеров элементов. Для удобства в центре диалога находится окно с примером формулы; при перемещении по полям ввода размеров в данном окне отражается селектирование элемента формулы, который соответствует выбранному полю ввода.

По умолчанию размеры указаны в пунктах, на что указывает аббревиатура «пт» рядом с каждым размером.

Чтобы указанные вами размеры элементов отразились в редактируемой формуле, закройте диалог с помощью кнопки ОК или нажмите кнопку Применить, в последнем случае диалог не будет закрыт.

Закрывается диалог Размеры с помощью кнопки ОК или Отмена.
