3.Электропроводность полупроводников. Генерация, рекомбинация носителей зарядов.

Свободными носителями заряда в полупроводниках как правило, являются электроны, возникающие в результате ионизации атомов самого полупроводника (собственная проводимость) или атома примеси (примесная проводимость). В некоторых полупроводниках носителями заряда могут быть ионы. На рисунке показана атомная модель кремния и энергетическая диаграмма собственного полупроводника, в котором происходит процесс генерации носителей заряда.

При абсолютном нуле зона проводимости пустая, как у диэлектриков, а уровни валентной зоны полностью заполнены. Под действием избыточной энергии DWo , появляющейся за счет температуры, облучения, сильных электрических полей и т.д., некоторая часть электронов валентной зоны переходит в зону проводимости. Энергия DWo в случае беспримесного полупроводника, равна ширине запрещенной зоны и называется энергией активации. В валентной зоне остается свободное энергетическое состояние, называемое дыркой, имеющей единичный положительный заряд.

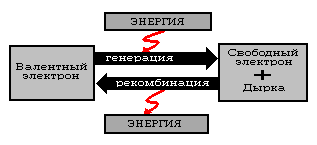

При отсутствии электрического поля дырка, как и электрон, будет совершать хаотические колебания, при этом происходят и обратные переходы электронов из зоны проводимости на свободные уровни валентной зоны (рекомбинация). Эти процессы условно показаны на рисунке.

Электропроводность, возникающая под действием электрического поля за счет движения электронов и в противоположном направлении такого же количества дырок, называется собственной. В удельную проводимость полупроводника дают вклад носители двух типов - электроны и дырки

где n и mn - концентрация и подвижность электронов, p и mp - концентрация и подвижность дырок.

4.Электронно-дырочный переход при подаче внешнего напряжения. Вольт-амперная характеристика идеализированного электронно-дырочного перехода. Параметры.

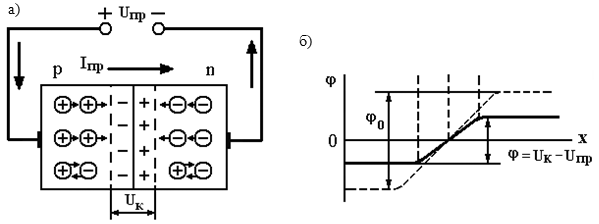

При подаче на p-n-переход внешнего напряжения процессы зависят от его полярности. Внешнее напряжение, подключенное плюсом к р-области (рис. 2.2, а), а минусом к n-области, называют прямым напряжением (Uпр). Напряжение Uпр почти полностью падает на p-n-переходе, так как его сопротивление во много раз превышает сопротивление р- и n-областей.

Полярность внешнего напряжения (Unр) противоположна полярности контактной разности потенциалов (Uк), поэтому электрическое поле, созданное на p-n-переходе внешним напряжением направлено навстречу внутреннему электрическому полю. В результате этого потенциальный барьер понижается и становится численно равным разности между напряжениями, действующими на p-n-переходе (рис. 2.2, б): j = Uк – Unр.

Движение основных носителей заряда через p-n-переход создает электрический ток во внешней цепи. Уход электронов из n-области к p-n-переходу и далее в р-область и исчезновение их в результате рекомбинации восполняется электронами, которые поступают из внешней цепи от минуса источника питания. Соответственно, убыль дырок в р-области, ушедших к p-n-переходу и исчезнувших при рекомбинации, пополняется за счет ухода электронов из ковалентных связей во внешнюю цепь к плюсу источника питания.

Вольт-амперная характеристика (ВАХ) p-n-перехода представляет собой зависимость тока от величины и полярности приложенного напряжения и описывается выражением:

где I0 – тепловой обратный ток p-n-перехода; Uд – напряжение на p-n-переходе; jт = k T/ q – тепловой по­тенциал, равный контактной разности потенциалов (jк) на границе p-n-перехода при отсутствии внешнего напряжения (при T = 300 К, jт = 0,025 В); k – постоянная Больцмана; T – абсолютная температура; q –заряд электрона.
